Реле торможения/ безопасное реле торможения

Реле торможения вместе с Силовыми модулями книжного формата используются для управления торможением двигателя.
В случае использования Безопасного реле торможения процесс торможения управляется в соответствии с EN 954‑1, класс безопасности 3 и IEC 61508 SIL2 (готовится к выходу).

Дизайн

Реле торможения включает следующие интерфейсы:

• 1 контактный переключатель (Отсутствие контакта) для управления соленоидом торможения двигателя
• 1 разъем для кабельного узла (CTRL) на Силовой модуль книжного формата
Безопасное реле торможения включает следующие интерфейсы:
• 1 двухканальный транзисторный выход для управления соленоидом торможения двигателя
• 1 разъем для кабельного узла (CTRL) на Силовой модуль книжного формата
• 1 разъем для питания 24 В DC

Соединение между питанием 24 В DC и Безопасным реле торможения должно быть как можно более коротким.
Реле торможения или Безопасное реле торможения устанавливается ниже Силового модуля на пластине с экранированным штекером.
Реле торможения или Безопасное реле торможения включает кабельный узел  (CTRL) для подключения к Силовому модулю

Интеграция

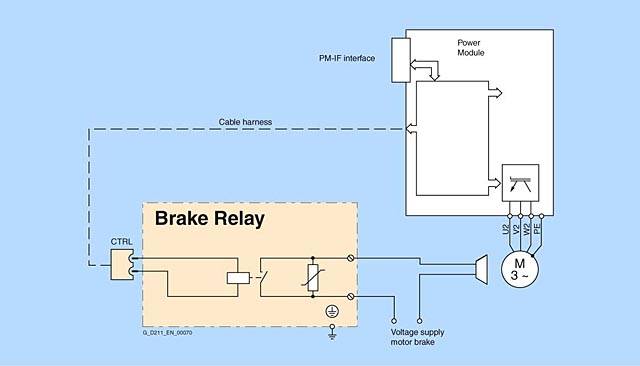

Схема подключениея тормозного реле

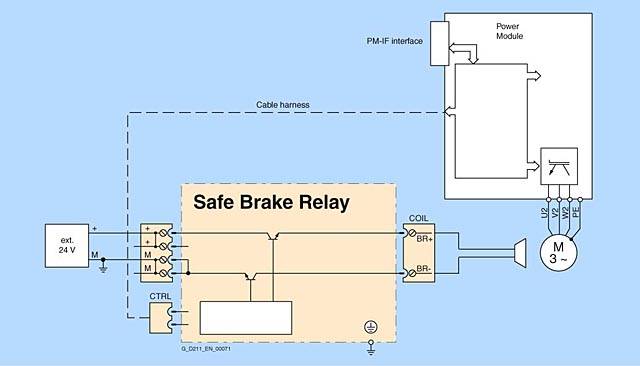

Схема подключения безопасного реле торможения

Внешний ограничитель перенапряжения не требуется.

Технические данные

Заказные данные
