Реле времени 7PV15 в корпусе шириной 17.5 мм

Разделы

Реле времени 7PV15 в корпусе шириной 17.5 мм
Стандарты

Реле времени соответствуют:

  • EN 60721-3-3 "Экологические условия"
  • EN 61812-1/DIN VDE 0435 Часть 2021 "Электрические реле, реле времени"
  • EN 61000-6-2 и EN 61000-6-4 "Электромагнитная совместимость"
  • EN 60947-5-1 (VDE 0660 Часть 200) "Низковольтная аппаратура управления"
  • DIN 43880 "Модульные установочные устройства; размеры корпусов и соответствие монтажных размеров"
Исполнение корпуса

Все реле времени пригодны для установки на стандартной монтажной рейке TH 35 согласно EN 60715. Корпус соответствует  DIN 43880, 1 MW.

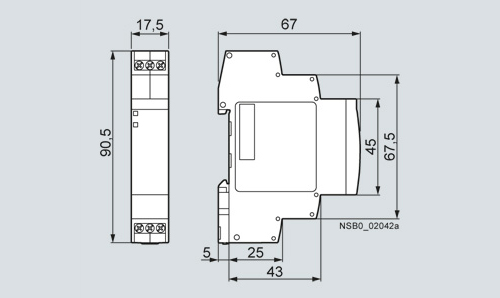

Размеры

Примечание:

Подключение нагрузок параллельно пусковому входу  при использовании напряжения управления переменного тока не допускается (см. схемы).






Особенности

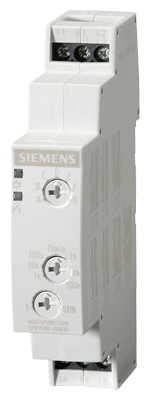

Реле времени 7PV15 в корпусе шириной 17.5 мм
  • Широкий диапазон напряжения 12 ... 240 В AC/DC
  • Высокая коммутационная способность, например, AC15 при 230 В, 3 A
  • Комбинация уровней питающего напряжения, например 24 В AC/DC и 200 ... 240 В AC
  • Изменение настроек выдержки времени в процессе работы
  • Выбор функций в отключенном состоянии
  • Высокий уровень функциональных возможностей и высокая точность повторения настроек таймера
  • Встроенное помехоподавление
  • Карты функций, нанесенные на боковой стороне, для упрощения регулировки устройства




Область применения

Реле времени 7PV15 в корпусе шириной 17.5 мм

Реле времени применяются в цепях управления, пуска и защиты для всех переключений, использующих задержки времени, например, в функциональных и промышленных зданиях, аэропортах, и т.д.




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
7PV1508-1AW3041HРЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ, 1 П КОНТАКТ, 8 ФУНКЦИЙ, 15 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ AC/DC 24.. . 240 V, СО СВЕТОДИОДОМ, ВИНТОВЫЕ КЛЕММЫ 65.67
7PV1508-1BW3041HРЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 2 П КОНТАКТА, 16ФУНКЦИЙ, 7 TIME SETTING ДИАПАЗОНS 0,05S...100H, AC/DC 12... 240 V, C LED, ВИНТОВЫЕ КЛЕММЫ 72.22
7PV1511-1AP3041HЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 CO, 1 ДИАПАЗОН УСТАВОК ВРЕМЕНИ 0.05S. ..1S, AC 24, 230V И DC 24V, C LED, ВИНТОВЫЕ КЛЕММЫ 34.50
7PV1512-1AP3041HРЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 П КОНТАКT, 1 ДИАП. ВРЕМЕНИ 0.5S ДО 10S, AC 24, 200 ДО 240V И DC 24V, СО СВЕТОДИОДОМ, ВИНТОВЫЕ КЛЕММЫ 34.50
7PV1512-1AQ3041HРЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1C, ДИАПАЗОН 0.5 S.. .10 S, AC 24/110 V И DC 24 V, СО СВЕТОДИОДОМ 34.50
7PV1513-1AP3041HРЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1C, ДИАПАЗОН 5 S... 100 S, AC 24,200...240 V И DC 24 V, СО СВЕТОДИОДОМ 34.50
7PV1513-1AQ3041HРЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1C, ДИАПАЗОН 5 S... 100 S, AC 24,100...127 V И DC 24 V, СО СВЕТОДИОДОМ 34.50
7PV1518-1AJ3041HЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 CO, 7 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05S...100H, AC/DC 110V, 0.7.. .1.15XUP, ВИНТОВЫЕ КЛЕММЫ 46.92
7PV1518-1AN3041HЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 CO, 7 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ 0.05S...100H, AC/DC 220V, 0.7.. .1.15XUP, ВИНТОВЫЕ КЛЕММЫ 46.92
7PV1518-1AW3041HРЕЛЕ ВРЕМЕНИ, MOUNT. ЗАДЕРЖКА ВКЛЮЧЕНИЯ 2 W, 15 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ, 0.05 S... 100 H, AC/DC 24..240 V, ШИРОКИЙ ДИАПАЗОН НАПРЯЖЕНИЯ УПРАВЛЕНИЯ 44.62
7PV1538-1AW3041HРЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ОТКЛЮЧЕНИЯ,1C, ДИАПАЗОН 5 S... 100 S AC 24,200...240 V И DC 24 V, СО СВЕТОДИОДОМ 59.46
7PV1540-1AW3041HРЕЛЕ ВРЕМЕНИ, ЭЛЕКТРОННОЕ, ЗАДЕРЖКА ОТКЛЮЧЕНИЯ, W/O AUX. VOLTAGE, 1 CO КОНТАКТ 9 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ 0.05S...600S, 24-240V AC/DC, СО СВЕТОДИОДОМ, ВИНТОВЫЕ КЛЕММЫ 75.10
7PV1558-1AW3041HРЕЛЕ ВРЕМЕНИ, CLOCK-PULSE RELAY 15 УСТАВОК ВРЕМЕННЫХ ДИАПАЗОНОВ AC 24 V DC 200... 240 V, СО СВЕТОДИОДОМ 76.02
7PV1578-1BW3041HРЕЛЕ ВРЕМЕНИ, ФУНКЦИЯ ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ВРЕМЕННОЙ ДИАПАЗОН 60 S AC 24 V DC 200...240 V 0.7...1.25 US 51.18
