Соответствие стандартам Реле времени соответствуют следующим стандартам: - EN 60721-3-3 „Условия окружающей среды“
- EN 61812-1/DIN VDE 0435 Teil 2021 „Электрические реле, реле времени“
- EN 61000-6-2 und EN 61000-6-4 „Электромагнитная совместимость“
- EN 60947-5-1; (VDE 0660 Teil 200) „Низковольтные коммутационные аппараты“
- EN 61140 „Безопасное гальваническое разделение“

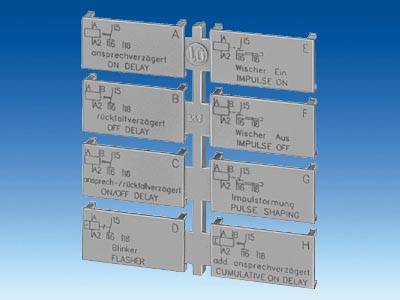

Реле времени 3RP20, конструктивная ширина 45 мм  Принадлежности Комплект табличекдля маркировки многофункциональных реле  |
Область примененияРеле времени могут применяться для всех задач коммутации с задержкой по времени в схемах управления, пуска, защиты и регулирования. Они гарантируют высокую функциональность и большую точность репродуцирования установленного времени прохождения процессов. |
Функции - Изменение диапазона времени и функции возможно только в обесточенном состоянии.
- Входы пуска В1 или В3 управляются только при наличии напряжения.
- Одинаковые потенциалы на А1 и В1 или А3 и В3. При исполнении для двух напряжений включается только один из диапазонов напряжений.

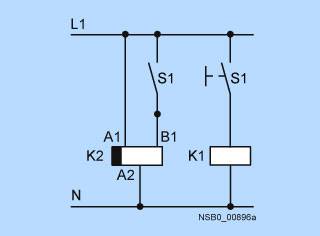

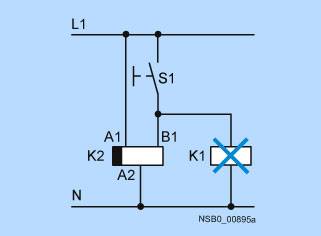

- Управление нагрузкой, параллельной пусковому входу, при управляющем напряжении переменного тока недопустимо (см. схемы).
- Ограничение перенапряжения встроено в реле времени. Благодаря этому предотвращается возникновение скачков питающего напряжения при включении-отключении реле. На стороне контактов меры по демпфированию не предусмотрены.

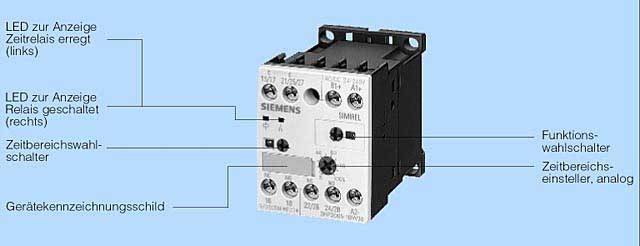

Многофункциональные реле времени Функции устанавливаются при помощи поворотного переключателя. Реле времени 3RP20 05 настраивается на различные функции при помощи хорошо и однозначно читаемой сменной таблички. Соответствующие таблички поставляются в качестве дополнительных принадлежностей. К контактам А и В. должен прилагаться одинаковый потенциал. 3RP20 05 с одним переключающим контактом По функциям соответствует 3RP15 05-.A. 3RP20 05 с двумя переключающими контактами По функциям соответствует 3RP15 05-.B. Параллельная нагрузка на пусковом входе   |
Технические данные  Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Технические данные [PDF] |

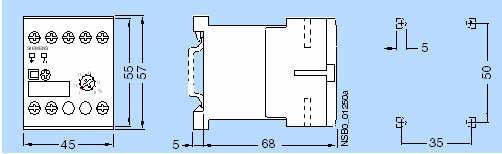

Чертеж  |
Схема подключения [PDF] |
Схема подключения Дополнительную информацию Вы можете получить, нажав кнопку с этим символом. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RP2005-1AP30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 8 ФУНКЦИЙ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 200 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ ЗАЖИМЫ | 0.119 | 3 - 5 недель (P) | 1 | | 3RP2005-1AQ30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 8 ФУНКЦИЙ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 100 ДО 127V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ ЗАЖИМЫ | 0.118 | 3 - 5 недель (P) | 1 | | 3RP2005-1BW30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 16 ФУНКЦИЙ 2 ПЕР. КОНТАКТЫ AC/DC 24 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ ЗАЖИМЫ | 0.128 | 3 - 5 недель (P) | 1 | | 3RP2005-2AP30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 8 ФУНКЦИЙ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 200 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM CAGE CLAMP | 0.121 | 3 - 5 недель (P) | 1 | | 3RP2005-2AQ30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 8 ФУНКЦИЙ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 100 ДО 127V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM CAGE CLAMP | 0.12 | по запросу (D) | 1 | | 3RP2005-2BW30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 16 ФУНКЦИЙ 2 ПЕР. КОНТАКТЫ AC/DC 24 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM CAGE CLAMP | 0.131 | по запросу (D) | 1 | | 3RP2025-1AP30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ ЗАДЕРЖКА НА ВКЛЮЧЕНИЕ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 200 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ ЗАЖИМЫ | 0.106 | 3 - 5 недель (P) | 1 | | 3RP2025-1AQ30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ ЗАДЕРЖКА НА ВКЛЮЧЕНИЕ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 100 ДО 127V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ ЗАЖИМЫ | 0.106 | 3 - 5 недель (P) | 1 | | 3RP2025-2AP30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ ЗАДЕРЖКА НА ВКЛЮЧЕНИЕ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 200 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM CAGE CLAMP | 0.108 | 3 - 5 недель (P) | 1 | | 3RP2025-2AQ30 | ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ ЗАДЕРЖКА НА ВКЛЮЧЕНИЕ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 100 ДО 127V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM CAGE CLAMP | 0.11 | 3 - 5 недель (P) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RP1901-0A | НАБОР МАРКИРОВКИ ДЛЯ . МНОГОФУНКЦИОНАЛЬНОГО УСТРОЙСТВА, 1 ПЕРЕКИДНОЙ КОНТ.КОНТАКТ, | 0.003 | 3 - 5 недель (P) | 5 | | 3RP1901-0B | НАБОР МАРКИРОВКИ ДЛЯ . МНОГОФУНКЦИОНАЛЬНОГО УСТРОЙСТВА, 2 ПЕРЕКИДНЫХ КОНТ.КОНТАКТ, | 0.006 | 3 - 5 недель (P) | 5 | | 3RT1900-1SB20 | ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА 20X7 MM БИРЮЗОВЫЙ ЦВЕТ УПАКОВКА С 17 РАМК. 20 ТАБЛИЧЕК НА РАМКУ = 340 ТАБЛИЧЕК (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 22 | 6 - 8 недель (C) | 340 |
|
|
