Резисторы торможения формата шасси В тормозном резисторе рассеивается лишняя энергия промежуточного контура.
Тормозной резистор подключается к модулю торможения. Тормозной резистор устанавливется снаружи электрошкафа или электропомещения. Рассеиваемая энергия может выводиться из области установки модуля питания / двигателя путем размещения тормозного резистора снаружи электрошкафа или вне электропомещения, благодаря этому сокращаются затраты на кондиционирование воздуха.
для устройств книжного формата имеются 2 тормозных резистора с разной номинальной и максимальной мощностью.
Контроль тормозного резистора происходит по скважности импульсов. Также имеется встроенный термопереключатель (размыкающий контакт). Он может сигнализировать контроллеру о превышении предельной температуры.
Технические данные
Резисторы торможения формата шасси | Напряжение звена постоянного тока от 510 В до 720 В DC | Тормозные сопротивления для тормозных модулей преобразователей встраеваемого исполнения | ||
|---|---|---|---|
|
| 6SL3000‑1BE31‑3AA0 | 6SL3000‑1BE32‑5AA0 | |
| Сопротивление | Ом | 4.4 | 2.2 |
| Номинальная мощность PDB | кВт | 25 | 50 |
| Пиковая мощность Pmax | кВт | 125 | 250 |
| Длительность торможения с пиковой мощностью | сек. | 15 | 15 |
| Цикл торможения | сек. | 90 | 90 |
| Макс. ток | A | 189 | 378 |
| Кабельный ввод |
| через кабельный сальник M50 | через кабельный сальник M50 |
| Силовое подключение |
| через клемму со шпилькой M10 | через клемму со шпилькой M10 |
| Макс. допустимое сечение кабеля | мм2 | 50 | 70 |
| Степень защиты |
| IP20 | IP20 |
| Ширина | мм | 740 | 810 |
| Высота | мм | 605 | 1325 |
| Глубина | мм | 485 | 485 |
| Масса (примерно) | кг | 50 | 120 |
| Напряжение звена постоянного тока от 890В до 1035 В DC | Тормозные резисторы для тормозных модулей преобразователей встраеваемого исполнения | ||
|---|---|---|---|
|
| 6SL3000‑1BH31‑3AA0 | 6SL3000‑1BH32‑5AA0 | |
| Сопротивление | Ом | 9.8 | 4.9 |
| Номинальная мощность PDB | кВт | 25 | 50 |
| Пиковая мощность Pmax | кВт | 125 | 250 |
| Длительность торможения с пиковой мощностью | сек. | 15 | 15 |
| Цикл торможения | сек. | 90 | 90 |
| Макс. ток | A | 125 | 255 |
| Кабельный ввод |
| через кабельный сальник M50 | через кабельный сальник M50 |
| Силовое подключение |
| через клемму со шпилькой M10 | через клемму со шпилькой M10 |
| Макс. допустимое сечение кабеля | мм2 | 50 | 70 |
| Степень защиты |
| IP20 | IP20 |
| Ширина | мм | 740 | 810 |
| Высота | мм | 605 | 1325 |
| Глубина | мм | 485 | 485 |
| Масса (примерно) | кг | 50 | 120 |
Характеристика
Резисторы торможения формата шасси

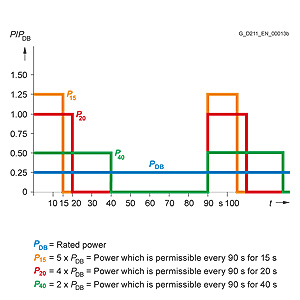

Нагрузочная диаграмма для тормозного модуля и тормозного сопротивления встраеваемого исполнения
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3000-1BE31-3AA0 | 751 | SINAMICS ТОРМОЗНОЙ РЕЗИСТОР ВХОД: 600 В ПОСТ. ТОКА ВЫХОД: 125 КВТ/15S 4,4 ОМ | 1308.76 |
| 6SL3000-1BE32-5AA0 | 751 | SINAMICS ТОРМОЗНОЙ РЕЗИСТОР ВХОД: 600 В ПОСТ. ТОКА ВЫХОД: 250 КВТ/15S 2,2 ОМ | 2617.54 |
| 6SL3000-1BF32-5AA0 | 601 | SINAMICS ТОРМОЗНОЙ РЕЗИСТОР ВХОД: DC 860В ВЫХОД: 250 КВТ/15S 3,4 ОМ | 2618.00 |
