Handheld Terminal SINUMERIK HT 6 объединяет функции панели оператора и станочного пульта в одном устройстве. Таким образом, он предлагает возможность, управлять всеми функциями станка, наблюдать и через Teachen и программирование создавать программы пользователя. |
ДизайнАварийный выключатель и кнопка подтверждения имеют по 2 канала (4 жилы). Благодаря этому возможен контроль поперечного замыкания. HT 6 подключается к SINUMERIK 810D/840Di/840D через распределитель. В комбинации с распределителем 6FX2006-1BH01 HT 6 получает допуск UL для США. |
ФункцииСтандартно HT 6 предлагает интерфейс управления для использования в области манипулирования. Архивация программ и данных осуществляется с помощью интегрированного в HT 6 интерфейса V.24. Как опция имеется функция »Дистанционная диагностика Host для SINUMERIK HT 6« (см. »ПО HMI для СЧПУ«). |

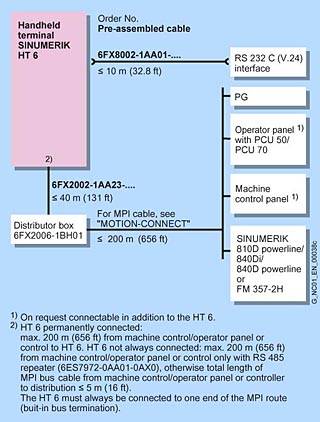

Интеграция  Обзор подключений SINUMERIK HT 6 Просьба учитывать максимально допустимые длины кабеля (к примеру, Ј 10 м). Использование кабелей большей длины может привести к нарушению функций. 1) По желанию можно дополнительно подключить к HT 6. 2) HT 6 всегда вставлен: макс. 200 м от MSTT/панели оператора или СЧПУ до HT 6. HT 6 вставлен не всегда: макс. 200 м от MSTT/панели оператора или СЧПУ только с повторителем RS 485 (6ES7 972-0AA01-0XA0), в иных случаях общая длина кабеля шины MPI от MSTT/панели оператора или СЧПУ до распределителя Ј 5 м. HT 6 всегда должен быть подключен на одном конце участка MPI (встроенный конец шины).
|
Технические данные (бумага) | Заказной номер | 6FC5 403-0AA10-0AA0 | | Наименование | Ручной терминал SINUMERIK HT 6 | | Входное напряжение | 24 В DC | | Энергопотребление, макс. | 12 Вт | | Класс защиты по EN 60529 (IEC 60529) | IP54 | | Класс влагостойкости в соответствии с EN 60721-3-3 | Кл. 3K5 образование конденсата и льда не допускается. Мин. температура воздуха 0 °C (32 °F). | | Относительная влажность воздуха | | | | 5 ... 95% при 25 °C (77 °F) | | | 5 ... 95% при 25 °C (77 °F) | | | 5 ... 80% при 25 °C (77 °F) | | Температура окружающей среды | | | | -20 … +60 °C (-4 ... +140 °F) | | | -20 … +60 °C (-4 ... +140 °F) | | | 0 … 45 °C (32 ... 113 °F) | | Вес, около | 1.5 кг (3.31 фунта) | | Размеры | | | | 290 мм (11.42 дюймов) | - высота (вкл. неучтенную вращающуюся заготовку)
| 70 мм (2.76 дюйма) |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FC5253-0BX10-0XG1 | SINUMERIK 810D / 840DI / 840D ДОПОЛНИТЕЛЬНЫЕ ЯЗЫКИ С ВЕРСИИ 6.X ДЛЯ HMI ADVANCED, HMI EMBEDDED MANUALTURN, SHOPTURN, SHOPMILL; ИЗМЕРИТЕЛЬНЫЕ ЦИКЛЫ, OP 030, HT 6; ЛИЦЕНЗИЯ НА КОПИРОВАНИЕ ПОСТАВКА ЛИЦЕНЗИОННОЙ ЭТИКЕТКИ (COL) | 0.01 | 4 - 6 недель (B) | 1 | | 6FC5403-0AA10-0AA1 | МАЛОГАБАРИТНЫЙ ПУЛЬТ SINUMERIK HT 6, С СИСТЕМНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ, ДЛЯ SINUMERIK 810D/840D/840DI И SIMATIC FM 357-2H | 1.9 | по запросу (D) | 1 | | 6FC5453-0AX10-0AG2 | SINUMERIK HT 6 СИСТЕМНОЕ ПО СЕРВИС ОБНОВЛЕНИЯ ПО | 0.01 | 4 - 6 недель (B) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6FX2002-1AA23-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (HT6 - РАСПРЕДЕЛ.) 4-ЖИЛЬН. ДЛИНА (M) = | 0.15 | 4 - 6 недель (B) | 1 | | 6FX2002-1AA83-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (HT6 - РАСПРЕДЕЛ.) 3 ПРОВОД., МОСТ PIN 4 И PIN 3 ДЛИНА (M) = | 0.15 | 4 - 6 недель (B) | 1 | | 6FX2002-1YB02-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (HT6 - РАСПРЕДЕЛ.) 4-ЖИЛЬН. С УГЛОВЫМ ШТЕКЕРОМ ДЛИНА (M) = | 0.17 | 4 - 6 недель (B) | 1 | | 6FX2006-1BC01 | SINUMERIK FM-NC/810D/840D/840C ПРИНАДЛЕЖНОСТИ; РАСПРЕДЕЛИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ РПУ И РПП (2 КАНАЛ. АВАРИЙНЫЙ СТОП) | 0.5 | по запросу (D) | 1 | | 6FX2006-1BH01 | SINUMERIK FM-NC/810D/840D/840C ПРИНАДЛЕЖНОСТИ; РАСПРЕДЕЛИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ РПУ И РПП (2 КАНАЛ. АВАРИЙНЫЙ СТОП С 4-ПРОВОД. ПОДКЛЮЧ.) | 0.35 | 6 - 8 недель (C) | 1 | | 6FX80.2-1AA01-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (V.24-ИНТЕРФЕЙС) 4X2X0.18 C ГИБКИЙ UL/ CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, | 0.035 | 4 - 6 недель (B) | 1 |
|
|
