Ручные системы считывания

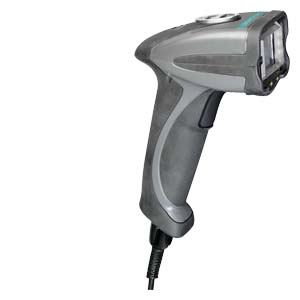

SIMATIC HawkEye 40/40T

• Мощные ручные считывающие устройства, пригодные для высоких разрешений. .
• Чтение двумерных (2D) кодов матриц данных и одномерных штрих-кодов.
• Функции обработки сложных изображений и технология освещения для чтения кодов на различных поверхностях.
• SIMATIC HawkEye 40 пригоден для меток с высокой контрастностью. SIMATIC HawkEye 40T спроектирован для кодов с низкой контрастностью, выполненных, например, выдавливанием точек, лазерными или струйными принтерами.
• HawkEye 40T сертифицирован также как "Department of Defense Unique Identifier (UID) String Validator [Система проверки достоверности строк уникального идентификатора Министерства обороны]".

SIMATIC HawkEye 45/45T

• Ручные считывающие устройства, сочетающие в себе наилучшую технологию обработки изображений с графическим дисплеем и прочной клавиатурой.
• Считывает большие линейные и сжатые коды матриц данных, а также одномерные штрих-коды без какой бы то ни было задержки времени.
• Непрерывная адаптация разрешения, освещения и поля изображения к любому вообразимому коду и к сканируемой поверхности, размеру символов и внешнему освещению.
• Высокая скорость считывания при декодировании символов матриц данных.
• SIMATIC HawkEye 45 пригоден для маркировки с высокой контрастностью. SIMATIC HawkEye 45T спроектирован для кодов с низкой контрастностью, выполненных, например, выдавливанием точек, лазерными или струйными принтерами.
• • HawkEye 45T сертифицирован также как "Department of Defense Unique Identifier (UID) String Validator [Система проверки достоверности строк уникального идентификатора Министерства обороны]".

SIMATIC HawkEye 50T/51T

• Мощные считывающие устройства высокого разрешения для обнаружения низкоконтрастных двумерных (2D) кодов матриц данных при непосредственной маркировке деталей (DPM).
• Считывают коды, нанесенные на различные поверхности, напр., лазерами, иглами или давлением.
• Контактные или почти контактные сканеры.
• Система освещения типа LytePype обеспечивает повышенную способность к считыванию и скорость чтения для кодов матриц данных.

SIMATIC HawkEye 52T/53T

• Мощные считывающие устройства высокого разрешения для обнаружения низкоконтрастных двумерных (2D) кодов матриц данных при непосредственной маркировке деталей (DPM) и крупных одномерных (1D) штрих-кодов.
• Считывает символы, нанесенные иглами, лазерами и струнными принтерами на различных поверхностях, а также одномерные штрих-коды со встроенным лазерным сканером.
• Контактные или почти контактные сканеры.
• Система освещения типа Lyte-Pype обеспечивает повышенную способность к считыванию и скорость чтения для кодов матриц данных.
• Пользователь может переключаться между сканером DPM и чтением штрих-кодов двойным щелчком на триггерном переключателе или нажатием кнопки на задней стороне устройства.

Основные различия

Тип	SIMATIC HawkEye 40/40T	SIMATIC HawkEye 45/45T	SIMATIC HawkEye 50T/51T	SIMATIC HawkEye 52T/53T
Рабочий диапазон
Минимум	101 мм (4“)	101 мм (4“)	HawkEye 50T: 0 мм (0”) HawkEye 51T: 3 мм (0.125”)	0 мм (0”)
Максимум	228 мм (9“)	228 м (9“)	HawkEye 50T: 25 мм (1”) HawkEye 51T: 51 мм (2”)	2 мм (0.08“)
Поле изображения
близкое	25 мм x 15 мм(0.98“x 0.6“) на расстоянии 50 мм (1,9“)	25 mm x 15 mm(0.98“x 0.6“) на расстоянии 50 мм (1,9“)	HawkEye 50T: 13 x 13 мм (0,5” x 0,5”) при контактеHawkEye 51T: 19 x 19 мм (0,75” x 0,75”) на расстоянии 3 мм (0,125”)	HawkEye 52T: 24 мм x 24 мм(0,95“ x 0,95“)HawkEye 53T: 19 мм x 19 мм(0,75“ x 0,75“)
удаленное	150 мм x 90 мм (5,9“ x 3,5“)на расстоянии 375 мм (14,8“)	150 мм x 90 мм (5,9“ x 3,5“)на расстоянии 375 мм (14,8“)	HawkEye 50T: 19 x 19 мм (0,75” x 0,75”) на расстоянии 25 мм (1”) HawkEye 51T: 36 x 36 мм (1,4” x 1,4”) на расстоянии 51 мм (2”)	HawkEye 52T: 43 мм x 43 мм(1,7“ x 1,7“)HawkEye 53T: 28 мм x 28mm(1,1“ x 1,1“)
Возможность декодирования	Одномерные коды: Code 39, Code 93, Code 128, UPC/EAN/JAN, 2of5, RSS/CC-A, BC412, Codabar, PostnetДвумерные коды: Data Matrix, PDF417, QR/MicroQR	Одномерные коды: Code 39, Code 93, Code 128, UPC/EAN/JAN, 2of5, RSS/CC-A, BC412, Codabar, PostnetДвумерные коды: Data Matrix, PDF417, QR/MicroQR	Двумерные коды	Одномерные коды: Code 39, Code 93, Code 128, UPC/EAN/JAN/SUP, I 2of5Двумерные коды: Data Matrix
Создание кодов	Лазер, давление	Лазер, давление	Лазер, давление или иглы	Лазер, давление или иглы
Интерфейсы	USB, RS232, PS2, Bluetooth Class 1 (90 m, 300 ft)	USB, RS232, PS2, Bluetooth Class 1 (90 m, 300 ft)	USB, RS232	RS232





Особенности

Ручные системы считывания

• Наибольшая в промышленности производительность при считывании матриц данных на трудночитаемой непосредственной маркировке деталей.
• Прочные конструкции для использования в заводских цехах.
• Несколько поддерживаемых протоколов обмена данными, включая RS232, USB, PS2 и Wireless.
• Считывают линейные штрих-коды, матрицы данных и другую символику.
• Преимущество при замене ручных считывателей линейных штрих-кодов.



Область применения

Ручные системы считывания

• Автомобильная промышленность
  • точечная маркировка на различных компонентах силовой передачи автомобиля (головки цилиндров, блоки цилиндров, распределительные коробки и т.д.)
  • лазерная маркировка на различных компонентах силовой передачи автомобиля (распределительные валы, коленчатые валы, поршни, шатуны, компоненты трансмиссии и т.д.)
  • лазерная маркировка на электронных компонентах автомобиля, печатных платах или корпусах
• Авиакосмическая промышленность
  • точечная маркировка на различных легированных деталях авиационных двигателей
• Медицинские устройства
  • лазерная маркировка на электронных стимуляторах сердца и других имплантируемых устройствах
  • лазерная маркировка на компонентах и корпусах различных медицинских устройств
• Электроника
  • лазерная маркировка на печатных платах и схемах на гибкой подложке
• Полупроводниковые приборы
  • лазерная маркировка на упакованных полупроводниковых устройствах, радиаторах и распределителях тепла
