 | Заказные данные |

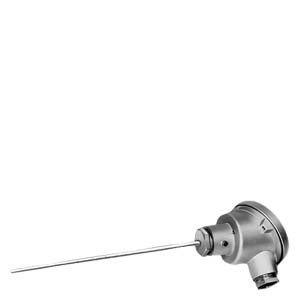

с головкой, формы B Термопара в оболочке с соединительной головкой, форма В подходит для диапазона температур от 0 до 800 или 1100 °C (от 32 до 1472 или 2012 °F) и может поставляться также со встроенным измерительным преобразователем температуры.
Технические данные
| | Заказные данные |
с головкой, формы B Термопара с оболочкой с соединительной головкой, форма B
| Сенсор | Fe/Cu Ni, Fe-CuNi или Ni Cr/Ni | |
| Оболочка | Место измерения изолировано от основания оболочки | |
| X 6 CrNiTi 18 10, материал No. 1.4541 | Inconel |
| До 800 °C (800.00 °C) | До 1100 °C (2012 °F) |
| Соединительная головка | Форма B по DIN 43729 | |
| Легкометаллический сплав | |
| Разрешены от -30 до +100 °C (от -22 до +100.00 °C) | |
| Для кабеля до ∅ 15 мм (0.59 дюймов) | |
| Без прижимных пружин | |
Сенсор
- Сопротивление изоляции между проводом и оболочкой: ≥ 1000 MΩ/м при 20 °C (≥ 305 MΩ/ft при 68 °F)
- Наименьший радиус изгиба: 5 x наружный диаметр оболочки
- Герметичность места измерения: проверена с 40 бар (580 psi)
| Сенсор | Оболочка | Кол-во сенсо-ров | Диаметр термо-провода | Сопротивление (для двойного провода) | |
|---|---|---|---|---|---|
|
| Наружный диаметр | Толщина стенки |
|
|
|
|
| мм (дюймов) | мм (дюймов) |
| мм (дюймов) | Ω/м (Ω/ft) |
| Fe/Cu Ni (тип J) и Fe-CuNi (тип L) | 3,0 (0,12) | 0,42 (0.017) | 1 | 0,54 (0.02) | 2,7 (8.9) |
| 0,42 (0.017) | 2 | 0,48 (0.02) | 3,5 (11.5) | ||
| 6,0 (0.24) | 0,55 (0.022) | 1 | 1,07 (0.04) | 0,66 (2.2) | |
| 0,89 (0.035) | 2 | 0,81 (0.03) | 1,14 (3.7) | ||
| Ni Cr/Ni (тип K) | 3,0 (0.12) | 0,42 (0.017) | 1 | 0,54 (0.02) | 4,3 (14.1) |
| 0,42 (0.017) | 2 | 0,48 (0.02) | 5,5 (18.0) | ||
| 6,0 (0.24) | 0,55 (0.022) | 1 | 1,07 (0.04) | 1,12 (3.7) | |
| 0,89 (0.035) | 2 | 0,81 (0.03) | 1,94 (6.4) | ||
Чертеж
| | Заказные данные |
с головкой, формы B

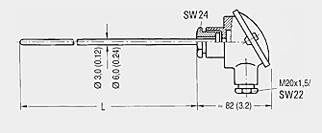

Термопара в оболочке с соединительной головкой, форма B, из легкометаллического сплава, размеры в мм (дюймах)
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MC2021-2CA | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 3 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 1 СЕНСОР FE-CUNI; ТИП L | 48.34 |
| 7MC2021-2CB | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 3 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 2 СЕНСОРА FE-CUNI; ТИП L | 58.51 |
| 7MC2021-2CE | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 3 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 1 СЕНСОР FE-CUNI; ТИП J | 48.34 |
| 7MC2021-2CF | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 3 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 2 СЕНСОРА FE-CUNI; ТИП J | 58.51 |
| 7MC2021-2LC | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 3 MM; МАТЕРИАЛ INCONEL 1 СЕНСОР NICR/NI | 48.34 |
| 7MC2021-2LD | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 3 MM; МАТЕРИАЛ INCONEL 2 СЕНСОРА NICR/NI | 58.51 |
| 7MC2021-4CA | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 6 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 1 СЕНСОР FE-CUNI; ТИП L | 63.60 |
| 7MC2021-4CB | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 6 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 2 СЕНСОРА FE-CUNI; ТИП L | 87.77 |
| 7MC2021-4CE | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 6 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 1 СЕНСОР FE-CUNI; ТИП J | 63.60 |
| 7MC2021-4CF | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 6 MM; МАТЕРИАЛ НЕРЖ. СТАЛЬ 1.4541 2 СЕНСОРА FE-CUNI; ТИП J | 87.77 |
| 7MC2021-4LC | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 6 MM; МАТЕРИАЛ INCONEL 1 СЕНСОР NICR/NI | 64.87 |
| 7MC2021-4LD | 810 | ТЕРМОПАРА С СОЕДИНИТЕЛЬНОЙ ГОЛОВКОЙ ФОРМА B ГИЛЬЗА ДИАМЕТРОМ 6 MM; МАТЕРИАЛ INCONEL 2 СЕНСОРА NICR/NI | 89.04 |
