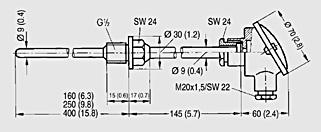

Конструкция

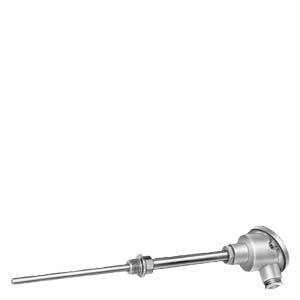

По DIN 43765: Ввинчивающийся термометр

Защитная трубка

• Форма

Как 2G, DIN 43772; цилиндрическая, ∅ 9 мм, (0.35 дюймов), толщина стенки 1 мм (0.04 дюймов)

• Дополнительная нагрузка

До 20 бар (290.1 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)

Ввинчивающаяся цапфа

G½; подходит уплотнительное кольцо 21 x 26, как форма C или D, DIN 7603

Измерительная вставка

Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дуймов)из нерж. стали; соединительный цоколь с прижимными пружинами

Время перехода (по VDI/VDE 3 522)

• В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)

t 0.5 = 25 сек, t0.9 = 75 сек

• В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)

t 0.5 = 2 мин, t0.9 = 6.3 мин

Взрывозащита

II 1/2G EEx ia IIC T4/T6
