| Заказной номер 1) | 6EP1 334-1AL12 |
| Вход | однофазный переменный ток |
| Номинальное напряжение Ue Nenn | ~120/230 В Выбор уровня напряжения переключателем |
| Допустимые отклонения | от 85 до 132 В/от 170 до 264 В AC |
| Электрическая прочность изоляции | 2.3 x Vin rated, 1.3 мс |
| Допустимый перерыв в питании при Ia Nenn | > 20 мс при Vin = 93/187 В |
| Частота переменного тока | 50/60 Гц, от 47 до 63 Гц |
| Входной ток Ie Nenn | 4/2.5 A |
| Пусковой ток (+25 °C) | < 65 A, < 3 мс |
| I2t | < 3.3 A2с |
| Встроенный предохранитель | T 6.3 A/250 В (недоступен) |
| Рекомендуемый LS-выключатель (IEC 898) в цепи питания | от 10 A, характеристика C |
| Выход | регулируемый, изолированный от входных цепей |
| Номинальное напряжение Ua Nenn | 24 В DC |
| Допустимые отклонения | ± 1 % |
| в статике при холостом ходе | Около. 0.1 % |
| в статике под нагрузкой | Около. 0.5 % |
| Пульсации (тактовая частота: приблизительно 50 кГц) | < 150 mVpp (тип. 50 mVpp) |
| Выбросы (полоса: 20 МГц) | < 240 mVpp (тип. 200 mVpp) |
| Диапазон | 22 - 29 В |
| Индикация | зелёный LED для 24 В O.K. |
| Включение/ отключение питания | без перерегулирования по отношению к Ua (Программный запуск) |
| Время включения/установления напряжения | < 2 сек. (станд.40 мс) |
| Входной ток Ia Nenn | 10 A |
| Диапазон изменения тока | |
| до +45 °C | от 0 до 10 A |
| до +60 °C | от 0 до 10 A |
| Динамические параметры | |
| Нарастание тока при КЗ | тип. 35 A за 700 мс |
| КЗ во время работы | тип. 35 A за 700 мс |
| Параллельное включение для увеличения выходной мощности | Да, 2 блока |
| Эффективность | |
| К.П.Д. при Ua Nenn, Ia Nenn | Около. 89 % |
| Рассеиваемая мощность при Ua Nenn, Ia Nenn | Около. 30 Вт |
| Регулирование | |
| Выходного напряжения при изменении входного напряжения, в динамике(Ue Nenn ±15 %) | ± 0.3 % Vout |
| Выходного напряжения при изменении нагрузки, в динамике(Ia: 50/100/50 %) | ± 0.6 % Vout |
| Время регулирования при изменении нагрузки | |
| с 50 до 100 % | < 5 мс (станд. 0.1 мс) |
| со 100 до 50 % | < 5 мс (станд. 0.2 мс) |
| Защита и контроль | |
| Защита от перенапряжения в цепи нагрузки | Дополнительный контур регулирования, отключение при 33 В, самостоятельный перезапуск |
| Ограничение тока | 11 - 13 A |
| Защита от короткого замыкания | Электронная, с автоматическим перезапуском |
| Ток срабатывания защиты | < 10 A |
| Индикатор КЗ / перегрузкм | - |
| Надежность | |
| Гальваническое разделение входных и выходных цепей | Есть, SELV-выходное напряжение Ua по EN 60 950 и EN 50 178 |
| Класс защиты | Класс I |
| Ток утечки | < 3.5 мA (тип. 0.27 мA) |
| Одобрение TUV | Есть |
| Маркировка CE | Есть |
| Одобрение UL/cUL (CSA) | Есть, UL/CSA-Listed (UL 508, CSA 22.2), файл E143289 |
| Одобрение FM | - |
| Морские сертификаты | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 |
| EMC | |
| Генерация шумов | EN 50 081-2, EN 55 022 Класс B |
| Ограничение волновых воздействий | - |
| Стойкость к воздействию шумов | EN 61 000-6-2, EN 61 000-2, -3, -4, -5, -6, -11 |
| Условия транспортировки, хранения и эксплуатации | |
| Диапазон рабочих температур | от 0 до +60 °C при естественном охлаждении |
| Диапазон температур хранения и транспортировки | от -25 до +85 °C |
| Влажность | Климатический класс 3K3 по EN 60 721 |
| Механические параметры | |
| Подключение внешних цепей | |
| Входное напряжение L, N, PE | клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников |
| Выход L+ | 3 клеммы с винтовыми зажимами от 0.5 до 2.5 мм2 |
| Выход M | 3 клеммы с винтовыми зажимами от 0.5 до 2.5 мм2 |

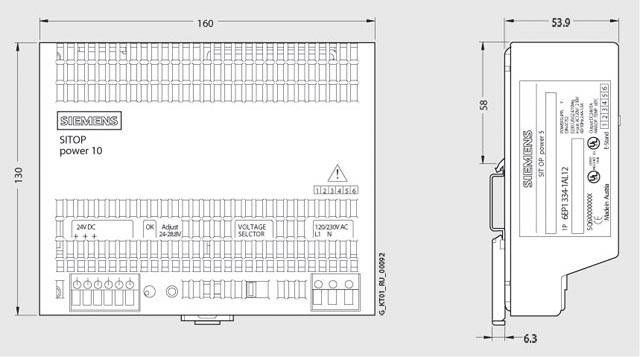

| Габариты (B x H x T) в мм | 160 x 130 x 60 |
| Масса | 0.72 кг |
| Монтаж | На стандартную профильную шину DIN EN 50 022-35 x 15/7.5 |
| Аксессуары | Монтажная скоба |
