Заказной номер

6EP1 334-1AL12

Вход

однофазный переменный ток

Номинальное напряжение Ue Nenn

~120/230 В Выбор уровня напряжения переключателем

Допустимые отклонения

от 85 до 132 В/от 170 до 264 В AC

Электрическая прочность изоляции

2.3 x Vin rated, 1.3 мс

Допустимый перерыв в питании при Ia Nenn

> 20 мс при Vin = 93/187 В

Частота переменного тока

50/60 Гц, от 47 до 63 Гц

Входной ток Ie Nenn

4/2.5 A

Пусковой ток (+25 °C)

< 65 A, < 3 мс

I2t

< 3.3 A2с

Встроенный предохранитель

T 6.3 A/250 В (недоступен)

Рекомендуемый LS-выключатель (IEC 898) в цепи питания

от 10 A, характеристика C

Выход

регулируемый, изолированный от входных цепей

Номинальное напряжение Ua Nenn

24 В DC

Допустимые отклонения

± 1 %

 в статике при холостом ходе

Около. 0.1 %

 в статике под нагрузкой

Около. 0.5 %

Пульсации (тактовая частота: приблизительно 50 кГц)

< 150 mVpp (тип. 50 mVpp)

Выбросы (полоса: 20 МГц)

< 240 mVpp (тип. 200 mVpp)

Диапазон

22 - 29 В

Индикация

зелёный LED для 24 В O.K.

Включение/ отключение питания

без перерегулирования по отношению к Ua (Программный запуск)

Время включения/установления напряжения

< 2 сек. (станд.40 мс)

Входной ток Ia Nenn

10 A

Диапазон изменения тока

 до +45 °C

от 0 до 10 A

 до +60 °C

от 0 до 10 A

Динамические параметры

 Нарастание тока при КЗ

тип. 35 A за 700 мс

 КЗ во время работы

тип. 35 A за 700 мс

Параллельное включение для увеличения выходной мощности

Да, 2 блока

Эффективность

К.П.Д. при Ua Nenn, Ia Nenn

Около. 89 %

Рассеиваемая мощность при Ua Nenn, Ia Nenn

Около. 30 Вт

Регулирование

Выходного напряжения при изменении входного напряжения, в динамике(Ue Nenn ±15 %)

± 0.3 % Vout

Выходного напряжения при изменении нагрузки, в динамике(Ia: 50/100/50 %)

± 0.6 % Vout

Время регулирования при изменении нагрузки

 с 50 до 100 %

< 5 мс (станд. 0.1 мс)

 со 100 до 50 %

< 5 мс (станд. 0.2 мс)

Защита и контроль

Защита от перенапряжения в цепи нагрузки

Дополнительный контур регулирования, отключение при 33 В, самостоятельный перезапуск

Ограничение тока

11 - 13 A

Защита от короткого замыкания

Электронная, с автоматическим перезапуском

Ток срабатывания защиты

< 10 A

Индикатор КЗ / перегрузкм

-

Надежность

Гальваническое разделение входных и выходных цепей

Есть, SELV-выходное напряжение Ua по EN 60 950 и EN 50 178

Класс защиты

Класс I

Ток утечки

< 3.5 мA (тип. 0.27 мA)

Одобрение TUV

Есть

Маркировка CE

Есть

Одобрение UL/cUL (CSA)

Есть, UL/CSA-Listed (UL 508, CSA 22.2), файл E143289

Одобрение FM

-

Морские сертификаты

-

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMC

Генерация шумов

EN 50 081-2, EN 55 022 Класс B

Ограничение волновых воздействий

-

Стойкость к воздействию шумов

EN 61 000-6-2, EN 61 000-2, -3, -4, -5, -6, -11

Условия транспортировки, хранения и эксплуатации

Диапазон рабочих температур

от 0 до +60 °C при естественном охлаждении

Диапазон температур хранения и транспортировки

от -25 до +85 °C

Влажность

Климатический класс 3K3 по EN 60 721

Механические параметры

Подключение внешних цепей

Входное напряжение L, N, PE

клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников

 Выход L+

3 клеммы с винтовыми зажимами от 0.5 до 2.5 мм2

 Выход M

3 клеммы с винтовыми зажимами от 0.5 до 2.5 мм2

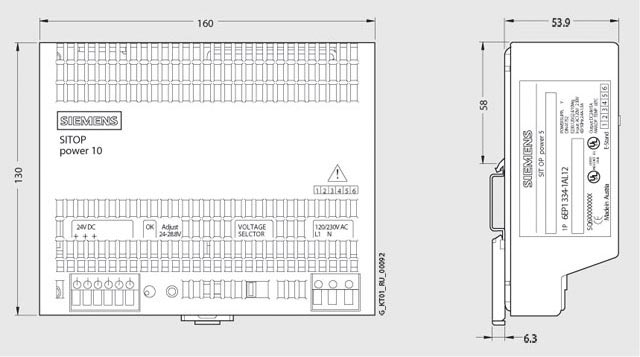

Габариты (B x H x T) в мм

160 x 130 x 60

Масса

0.72 кг

Монтаж

На стандартную профильную шину DIN EN 50 022-35 x 15/7.5

Аксессуары

Монтажная скоба
