 | Заказные данные |
с уменьшенным времени реакции, с головкой Фланцевый термометр сопротивления с соединительной головкой и меньшим временем перехода (similar to picture)
Фланцевый термометр сопротивления с соединительной головкой и меньшим временем перехода может монтироваться в резервуары и трубопроводы; он подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F). Чувствительный элемент поставляет также и со встроенным измерительным преобразователем температуры.
Технические данные
| | Заказные данные |
с уменьшенным времени реакции, с головкой | Фланцевый термометр сопротивления с соединительной головкой и меньшим временем перехода | |
|---|---|
| Защитная трубка |
|
| 3, DIN 43772; цилиндрическая, ∅ 12 мм, (0.1 дюймов), толщина стенки 2,5 мм, сужение к острию; острие на 47 мм длины цилиндрическое, ∅ 9 мм, толщина стенки 1,5 мм |
| X 6 CrNiMoTi 17 122, материал Ном. 1.4571 |
| До 40 бар (580 psi) (доп. нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) |
| Фланец | Номинальный диаметр DN 25, номинальное давление PN 40(ASME по заказу) |
| Измерительная вставка | Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дюймов) из нерж. стали; соединительный цоколь с прижимными пружинами |
| Время перехода (по VDI/VDE 3 522) (по VDI/VDE 3 522) |
|
| t 0.5 = 22 сек, t0.9 = 66 сек |
| t 0.5 = 2.1 мин, t0.9 = 6.5 мин |
| Взрывозащита | II 1/2G EEx ia IIC T4/T6 |
Чертеж
| | Заказные данные |
с уменьшенным времени реакции, с головкой

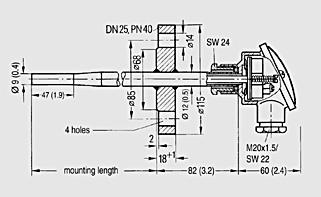

Фланцевый термометр сопротивления с меньшим временем перехода с соединительной головкой, размеры в мм (дюймах)
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MC1041-1AA0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ ВСТРАИВАЕМАЯ ДЛИНА 225MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 192.92 |
| 7MC1041-1AB0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ ВСТРАИВАЕМАЯ ДЛИНА 225MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 216.24 |
| 7MC1041-1EA0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 225MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 204.58 |
| 7MC1041-1EB0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 225MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 228.96 |
| 7MC1041-2AA0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ ВСТРАИВАЕМАЯ ДЛИНА 285MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 196.10 |
| 7MC1041-2AB0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ ВСТРАИВАЕМАЯ ДЛИНА 285MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 221.54 |
| 7MC1041-2EA0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 285MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 208.82 |
| 7MC1041-2EB0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 285MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 233.20 |
| 7MC1041-3AA0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ ВСТРАИВАЕМАЯ ДЛИНА 345MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 201.40 |
| 7MC1041-3AB0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ ВСТРАИВАЕМАЯ ДЛИНА 345MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 223.66 |
| 7MC1041-3EA0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 345MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 1 РТ-СОПРОТИВЛЕНИЕ В КЕРАМИЧЕСКОМ КОРПУСЕ | 212.00 |
| 7MC1041-3EB0. | 810 | ТЕРМОМЕТР СОПРОТИВЛЕНИЯ С КРЕПЕЖНЫМ ФЛАНЦЕМ С МАЛЫМ ВРЕМЕНЕМ ИЗМЕРЕНИЯ С ВЗРЫВОЗАЩИТОЙ ВСТРАИВАЕМАЯ ДЛИНА 345MM, ДО 600 ГРАДУСОВ МАТЕРИАЛ ЗАЩИТНОЙ ТРУБКИ 1.4571 2 РТ-СОПРОТИВЛЕНИЯ В КЕРАМИЧЕСКОМ КОРПУСЕ | 236.38 |
