S7 OPC Redundancy для PROFIBUS OPC (Openness, Productivity & Collaboration - открытость, продуктивность и сотрудничество) является открытым стандартным интерфейсом обмена данными между системами различных производителей, широко используемым в системах автоматизации. OPC UA (Unified Architecture - унифицированная архитектура) является дальнейшим развитием этого стандарта, обеспечивающим поддержку дополнительных функций. Например, функций защиты данных и резервирования.
S7 OPC Redundancy является программным продуктом, совместимым со стандартом OPC UA, позволяющим создавать резервированные конфигурации OPC UA серверов для доступа к данным систем автоматизации SIMATIC S7. Резервированные OPC UA серверы обеспечивают гарантированный доступ к данным систем автоматизации для выполнения операций оперативного управления и мониторинга. Такое решение не требует ни использования кабелей синхронизации для построения резервированных OPC UA серверов, ни дополнительных затрат на программирование на компьютерах. OPC UA серверы синхронизируются через высокопроизводительные точки доступа Industrial Ethernet со скоростью обмена данными 10, 100 и 1000 Мбит/с. S7 OPC Redundancy является интегрированным решением для всех программных и аппаратных компонентов SIMATIC NET мира автоматизации.
Особенности
S7 OPC Redundancy для PROFIBUS - Повышение надежности функционирования предприятия за счет гарантированного доступа систем оперативного управления и мониторинга к данным процесса через резервированные OPC UA серверы.
- Защита инвестиций, обеспечиваемая использованием существующих приложений (OPC клиенты) и наличием гибких опциональных приложений, не зависящих от типа используемых контроллеров SIMATIC S7.
- Повышение эффективности использования IT ресурсов путем равномерного распределения OPC клиентов между резервированными OPC серверами.
- Простой и недорогой ввод в эксплуатацию с использованием однородных процедур и функций конфигурирования пакетов NCM PC и STEP 7.
Область применения
S7 OPC Redundancy для PROFIBUS Программное обеспечение резервированных OPC UA серверов позволяет создавать резервированные SIMATIC NET OPC UA серверы. Отказ одного OPC UA сервера (например, из-за исчезновения питания или системного отказа) сопровождается немедленным переходом на резервный OPC UA сервер с сохранением существующих соединений с OPC UA клиентами. Это повышает надежность доступа к данным систем автоматизации со стороны систем оперативного управления и мониторинга.
Дизайн

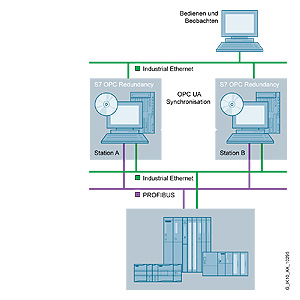

S7 OPC Redundancy для PROFIBUS Использование резервированных OPC серверов
Система с резервированным OPC UA сервером включает в свой состав:
Компьютер сервера с
- Операционной системой Windows для сервера.
- Программное обеспечение SOFTNET-PB S7 или HARDNET-PB S7, базирующееся на OPC UA сервере.
- Программное обеспечение S7 OPC Redundancy.
Операции резервирования поддерживаются на уровне двух обычных OPC UA серверов.
Компьютер клиента (HMI)
- Программное обеспечение OPC клиента, обеспечивающее поддержку OPC UA (включая поддержку резервированных соединений в соответствии с требованиями стандарта OPC UA).
Коммуникационные параметры настраиваются с помощью STEP 7 или SIMATIC NET NCM PC. Инструментальные средства NCM PC включены в комплект поставки коммуникационного программного обеспечения для промышленных компьютеров
Функции
S7 OPC Redundancy для PROFIBUS S7 OPC Redundancy позволяет создавать резервированные OPC UA серверы, обеспечивая доступ к предприятию со стороны систем оперативного управления и мониторинга.
S7 OPC Redundancy гарантирует выполнение синхронизации данных между двумя SIMATIC NET S7 OPC серверами. Все операции выполняются "прозрачно" для OPC клиентов. В случае неисправности все задачи по обслуживанию OPC клиентов принимает на себя резервный OPC сервер.
Обмен данными между OPC клиентами и OPC серверами выполняется с использованием стандартных функций связи OPC UA. Для обмена данными с программируемыми контроллерами SIMATIC S7 используются S7 функции связи. Такой обмен данными поддерживается программными продуктами SIMATIC NET SOFTNET или HARDNET-S7 для Industrial Ethernet, которые формируют базовую платформу для функционирования SIMATIC NET IE S7 OPC Redundancy.
Пакет S7 OPC Redundancy обеспечивает поддержку:
- Надежного обмена данными Выход из строя одного из OPC UA серверов приводит к немедленному переходу на резервный OPC UA сервер с сохранением существующих соединений с OPC UA клиентами. Базисом для выполнения этих функций служит OPC UA синхронизация данных.
- Распределение нагрузки Обеспечивается распределением OPC клиентов между несколькими OPC серверами.
Конфигурирование
Для конфигурирования используется инструментарий пакета STEP 7 или SIMATIC NCM PC, от V5.5 SP1 и выше. NCM PC включается в комплект поставки соответствующих пакетов программ.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1706-5CW12-0AA0 | 5S1 | SIMATIC NET PB S7 OPC REDUNDANCY V12 F. CP5612/CP5622/CP5711/CP5603/ CP5623/CP5624/CP5613A2/CP5614A2 REDUNDANTE OPC-SERVER SW PAIR FOR PB SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G, E); FOR WINDOWS SERVER 2008 R2 | 1335.60 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1161-2AA01 | 5P5 | COMMUNICATION PROCESSOR CP 1612 A2 PCI-CARD (32 BIT; 3.3/5V UNIVERSAL KEYED) FOR CONNECT. TO IND. ETHERNET (10/100/1000MBIT/S) WITH RJ45 PORT VIA SOFTNET-S7 AND SOFTNET-PG SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW RELEASED FOR SIMATIC NET CD 2008 SP2 AND HIGHER | 135.68 |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
| 6GK1162-8AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1335.60 |
| 6GK1560-3AA00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 5603 PCI 104-CARD (32 БИТ; 3,3/5В) ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS ВКЛЮЧАЯ ПО DP-BASE С NCM PC; DP-RAM ИНТЕРФЕЙС ДЛЯ DP-МАСТЕРА, ВКЛЮЧАЯ PG- И FDL-PROTOCOL; ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО; ПО И РУКОВОДСТВА В ЭЛЕКТРОННОМ ВИДЕ | 784.40 |
| 6GK1560-3AE00 | 5P5 | CP 5603 S7-MEC PACKAGE, ПАКЕТ ДЛЯ ИСПОЛЬЗОВАНИЯ CP 5603 В SIMATIC S7-MEC; СОСТОИТ ИЗ CP 5603 И СЛОТ-БОКСА ДЛЯ CP 5603 ДЛЯ УСТАНОВКИ В МОДУЛЬ РАСШИРЕНИЯ EM PCI-104 КОМПАНИИ SIMATIC S7-MEC | 813.02 |
| 6GK1560-3AU00 | 5P5 | CP 5603 MICROBOX PACKAGE, ПАКЕТ ДЛЯ ИСПОЛЬЗОВАНИЯ CP 5603 В MICROBOX 420/427B; СОСТОИТ ИЗ CP 5603 И СТОЙКИ РАСШИРЕНИЯ ДЛЯ УСТАНОВКИ В MICROBOX 420/427B | 823.62 |
| 6GK1561-2AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 5612 PCI-CARD FOR CONNECTING A PG OR PC WITH PCI-BUS TO PROFIBUS OR MPI CAN BE USED WITH 32BIT AND 64BIT OPERATING SYSTEMS ALSO SEE ARTICLE-ID 22611503 | 461.10 |
| 6GK1561-2AM00 | 5P5 | COMMUNICATION PROCESSOR CP 5612 -MPI, COMPRISING PCI-CARD CP 5612 FOR CONNECTING PG/PC WITH PCI-BUS TO PROFIBUS OR MPI INCL. MPI CABLE 5M; 1X 6GK1561-2AA00 1X 6ES7901-0BF00-0AA0 | 487.60 |
| 6GK1561-3AA01 | 5P5 | SIMATIC NET, CP 5613А2 ДЛЯ ПОДКЛЮЧЕНИЯ PG/PC К MPI/ PROFIBUS: ИНТЕЛЛЕКТУАЛЬНАЯ PCI КАРТА(32 BIT; 3.3/5 V; 33/66 MHZ); 1 X RS485/ 9-ПОЛЮСНОЕ ГНЕЗДО СОЕДИНИТЕЛЯ D-ТИПА; DP-RAM ВЕДУЩЕГО DP-УСТРОЙСТВА; PROFIBUS-DP, PG-ФУНКЦИИ, FDL. CD С ДРАЙВЕРАМИ ДЛЯ WINDOWS | 858.60 |
| 6GK1561-4AA01 | 5P5 | SIMATIC NET, CP 5614А2 ДЛЯ ПОДКЛ. PG/PC К MPI/ PROFIBUS: ИНТЕЛЛЕКТУАЛЬНАЯ PCI КАРТА(32 BIT; 3.3/5 V; 33/66 MHZ), ВЕДУЩЕЕ/ ВЕДОМОЕ DP-УСТРОЙСТВО; 2 Х RS485; DP-RAM; PROFIBUS-DP, PG-ФУНКЦИИ, FDL. CD С ДРАЙВЕРАМИ ДЛЯ WIN NT 4.0 WS/SERVER, 2000 PROF/SERVER, X | 1314.40 |
| 6GK1562-1AM00 | 5P5 | SIMATIC NET, PB, ПАКЕТ CP 5621, СОСТОЯЩЕЙ ИЗ КАРТЫ CP 5621 PCI EXPRESS X1-CARD (32 БИТ); ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ PC С ШИНОЙ PCI EXPRESS К PROFIBUS ИЛИ MPI И MPI-КАБЕЛЯ 5М; 1X 6GK1562-1AA00 1X 6ES7901-0BF00-0AA0 | 503.50 |
| 6GK1562-2AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 5622 PCI EXPRESS X1-CARD FOR CONNECTING A PG OR PC WITH PCI EXPRESS-BUS TO PROFIBUS OR MPI CAN BE USED WITH 32BIT AND 64BIT OPERATING SYSTEMS ALSO SEE ARTICLE-ID 22611503 | 439.90 |
| 6GK1562-2AM00 | 5P5 | COMMUNICATION PROCESSOR CP 5622 -MPI, COMPRISING PCI-EXPRESS X1-CARD CP 5622 FOR CONNECTING PG/PC WITH PCI- EXPRESS-BUS TO PROFIBUS OR MPI INCL. MPI CABLE 5M; 1X 6GK1562-2AA00 1X 6ES7901-0BF00-0AA0 | 466.40 |
| 6GK1562-3AA00 | 5P5 | COMMUNICATION PROCESSOR CP 5623 PCI EXPRESS X1 (3.3V) FOR CONNECTION TO PROFIBUS; INCL.DP-BASE SW,NCM PC: DP-RAM INTERF.F.DP-MASTER INCL. PG- AND FDL-PROTOCOL, SINGLE LICENSE F.1 INSTALLATION, R-SW, CLASS A;SW + ELECTR. MAN. ON CD 2-LANGUAGE (GER,ENG); SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 816.20 |
| 6GK1562-4AA00 | 5P5 | COMMUNICATION PROCESSOR CP 5624 PCI EXPRESS X1 (3.3V) W. MASTER- A. SL.CONNEC. TO PB; INCL.DP-BASE SW,NCM PC: DP-RAM INTERF.F.DP-MASTER INCL. PG- AND FDL-PROTOCOL, SINGLE LICENSE F.1 INSTALLATION, R-SW, CLASS A;SW + ELECTR. MANUAL ON CD, 2-LANGUAGE (GER,ENG); SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1261.40 |
| 6GK1571-1AA00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; 2М КАБЕЛЬ USB В КОМПЛЕКТЕ | 752.60 |
| 6GK1571-1AM00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; КАБЕЛЬ MPI В КОМПЛЕКТЕ | 779.10 |
| 6GK1704-5CW08-2AA0 | 5S1 | SIMATIC NET SOFTNET-PB S7 V8.2 SW FOR S7-COMM. INCL. FDL WITH OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTAL- LATION; R-SW, SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK; 2-LANGUAGES (G,E); CLASS A; FOR WINDOWS 7 PROF./ULTIMATE; SERVER 2008 R2 FOR CP5512/ /CP5711 CP5611A2/CP5711 | 514.10 |
| 6GK1713-5CB08-2AA0 | 5S1 | SIMATIC NET HARDNET-PB S7 V8.2 SW FOR S7-COMM., INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW+ ELECTR. MAN. ON DVD;LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E), FOR WINDOWS7 PROFESSIONAL /ULTIMATE, SERVER 2008 R2; FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 | 514.10 |
