S7-REDCONNECT
- Организация связи между компьютерами/программаторами и системами SIMATIC S7-400H через резервированные каналы связи Industrial Ethernet.
- Построение резервированных структур Industrial Ethernet.
- Возможность использования в обычных (не резервированных) сетях.
- Полная интеграция в STEP 7 V5.0 и выше.
- OPC сервер, входящий в комплект поставки пакета.

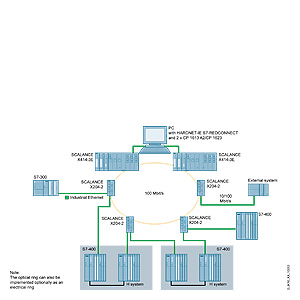

Системная конфигурация с S7-REDCONNECT
Особенности
S7-REDCONNECT
- Обеспечение надежной промышленной связи за счет использования резервированных каналов связи или кольцевой топологии сети.
- Простота организации обмена данными между компьютерными приложениями и резервированными системами автоматизации SIMATIC S7-400H.
- Повышение надежности функционирования компьютерных приложений, снижение времени простоя предприятия.
- Отсутствие дополнительных требований к программированию компьютера и H-систем.
Область применения
S7-REDCONNECT Пакет S7-REDCONNECT предназначен для организации связи между резервированными системами автоматизации SIMATIC S7-400H и компьютерными приложениями (например, SIMATIC WinCC).
В типовом варианте обмен данными осуществляется через резервированные каналы связи Industrial Ethernet. В то же время обмен данными с системами SIMATIC S7-400H может производиться и по не резервированным каналам связи.
Допускается работа S7-REDCONNECT в смешанных конфигурациях, объединяющих резервированные и обычные каналы связи Industrial Ethernet.
Дизайн
S7-REDCONNECT - Для организации связи между системами SIMATIC S7-400H и компьютерами необходимо наличие следующих компонентов:
- Компьютер с операционной системой Windows NT 4.0/Windows 2000 Pro, одним или двумя коммуникационными процессорами CP 1613 и программным обеспечением S7-REDCONNECT для подключения к сети Industrial Ethernet и поддержки протокола ISO.
- S7-400H с CP 443-1 для подключения к Industrial Ethernet и поддержки протокола ISO.
- STEP 7 V5.0 или выше для конфигурирования системы.
Функции
S7-REDCONNECT
- S7-REDCONNECT включает в свой состав набор функций, выполняемых пакетом программ S7-1613 (S7- и PG/OP функции связи, а также функции S5-совместимой связи), а также дополнительные функции организации резервированной S7 связи. Дополнительная лицензия для пакета S7-1613 не нужна.
- Функции S5-совместимой связи.
- Синхронизация по времени.
- Дальнейшее использование существующих приложений Windows.
- Сервисные службы для мониторинга системы резервированной связи.
- Инструментальные средства диагностики для визуализации состояний системы связи.
Интерфейсы пользователя
OPC интерфейс
OPC сервер содержит программное обеспечение, которое может быть использовано в качестве стандартного программируемого интерфейса для поддержки S7 функций связи и функций S5-совместимой связи. Этот интерфейс позволяет производить обмен данными между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).
Программируемый интерфейс с использованием библиотеки C
Для организации связи с существующими приложениями может использоваться программируемый интерфейс для поддержки S7- и PG/OP-функций связи, функций S5-совместимой связи и протокола TF, оформленный в виде динамической (DLL) библиотеки.
В сочетании с продуктами SIMATIC NET могут использоваться следующие компиляторы:
- Microsoft Visual C/C++ V6.0
- Microsoft Visual Basic V6.0
Конфигурирование
Конфигурирование системы резервированной связи для компьютера выполняется инструментальными средствами STEP 7 V5.0 и выше. Созданные с помощью STEP 7 конфигурации сохраняются на компьютере в виде файла.
Интеграция
S7-REDCONNECT

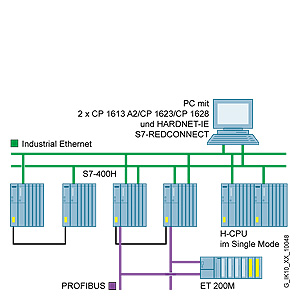

Дублированные сети с S7-400H и OSM
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1716-0HB00-3AE0 | 5S1 | SIMATIC NET S7-REDCONNECT UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006 ВКЛЮЧАЯ S7-OPC-SRVR, S7-1613/2006, ПО ДЛЯ РЕЗЕРВИРОВАННОЙ S7-СВЯЗИ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ | 458.98 |
| 6GK1716-0HB00-3AE1 | 5S1 | SIMATIC NET S7-REDCONNECT UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ВКЛЮЧАЯ S7-OPC-SRVR, S7-1613, ПО ДЛЯ РЕЗЕРВИРОВАННОЙ S7-СВЯЗИ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 Я | 458.98 |
| 6GK1716-0HB00-3AL0 | 5S1 | SIMATIC NET, S7-REDCONNECT, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | 643.42 |
| 6GK1716-0HB08-2AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 REDCONNECT V8.2 INCL. S7-OPC-SRVR, S7-1613 V8.2 SW FOR FAIL-SAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 64/ 32BIT WINDOWS7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 1833.80 |
| 6GK1716-0HB08-2AC0 | 5S1 | SIMATIC NET, POWERPACK HARDNET-IE S7 REDCONNECT V8.2; FOR EXPANDING HARDNET-IE S7 V8.2; TO HARDNET-IE S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTRONIC MANUAL ON DVD; LICENSE KEY ON USB STICK, CLASS A; 2 LANGUAGES (GER,ENG); WINDOWS7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 945.52 |
| 6GK1716-0HB12-0AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 REDCONNECT V12 INCL. S7-OPC-SRVR, S7-1613 V12 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 1833.80 |
| 6GK1716-0HB12-0AC0 | 5S1 | SIMATIC NET, POWERPACK HARDNET-IE S7-REDCONNECT V12; F. EXTENSION HARDNET-IE S7 V12; ON HARDNET-IE S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 945.52 |
| 6GK1716-0HB71-3AA0 | 5S1 | SIMATIC NET, S7-REDCONNECT/2008 ПАКЕТ РЕЗЕРВИРОВАНИЯ, ВКЛЮЧАЯ S7-OPC-СЕРВЕР, S7-1613/2008, ПО ДЛЯ FAIL SAVE S7-КОММУН.; ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА(Н,А); ДЛЯ 32 БИТ WIDOWS XP PRO, WIN VIS | 1833.80 |
| 6GK1716-0HB71-3AC0 | 5S1 | SIMATIC NET, POWERPACK S7-REDCONNECT/2008 РАСШИРЕНИЕ ПАКЕТА S7-1613/2008 ДО S7-REDCONNECT; ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32 БИТ WINDOWS XP PRO, WIN VISTA ULTIMATE/BUSINESS, WINDO | 962.48 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
| 6GK1162-8AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1335.60 |
