Самоцентрирующаяся качающаяся опора для весоизмерительных ячеек серии RN благодаря свой небольшой высоте отлично подходит для резервуарных и платформенных весов.

Дизайн

Качающаяся опора состоит из подвижной стойки, головной плиты (верхняя часть опоры) и плиты основания (нижняя часть опоры).

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Если несущая конструкция отклоняется по горизонтали более, чем на 4 мм (номинальная нагрузка до 5 т), 7мм (номинальная нагрузка до 13 т) или 10 мм (номинальная нагрузка до 60 т) необходимо ограничить боковой ход несущей конструкции (например, с помощью упоров). Необходимо принять меры против подъема несущей конструкции, изменив ее соответствующим образом.

Весоизмерительная ячейка не входит в объем поставки опоры.

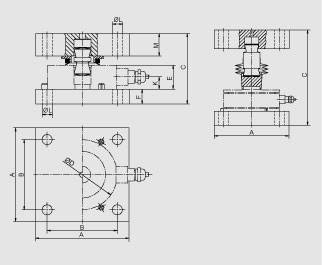

Чертеж

Качающаяся опора 0,06 ... 13 т (слева)	Качающаяся опора 28/60 т (справа)

Качающаяся опора для весоизмерительных ячеек SIWAREX R серии RN, размеры

Заказные данные
