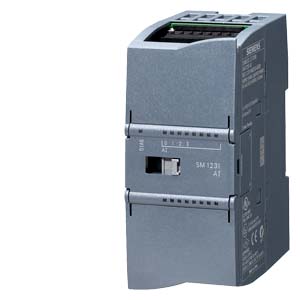

6ES7231-4HA30-0XB0

Назначение

SB1231 AI 1x12 бит

Напряжение питания

=24 В

Есть

Потребляемый ток

от внутренней шины =5 В, типовое значение

55 мА

Потери мощности

Типовое значение

0.4 Вт

Аналоговые входы

Количество входов

1; дифференциальный вход для измерения напряжения или силы тока

допустимое входное напряжение для канала измерения силы тока (разрушающий предел), не более

± 35 В

допустимое входное напряжение для канала измерения напряжения (разрушающий предел), не более

35 В

допустимый входной ток для канала измерения напряжения (разрушающий предел), не более

40 мА

Время цикла, не более

156.25 мкс при частоте подавления помех 400 Гц

допустимый входной ток для канала измерения силы тока (разрушающий предел), не более

40 мА

Диапазоны измерений:

• напряжения

Есть; ±10 В, ±5 В, ±2.5 В

• силы тока

Есть; 0 ... 20 мА

• температуры с помощью термопар

Нет

• температуры с помощью термометров сопротивления

Нет

• сопротивления

Нет

Номинальные пределы измерений, напряжение

• -10 В ... +10 В

Есть

• входное сопротивление (-10 В ... +10 В)

≥9 МОм

• -2.5 В ... +2.5 В

Есть

• входное сопротивление (-2.5 В ... +2.5 В)

≥9 МОм

• -5 В ... +5 В

Есть

• входное сопротивление (-5 В ... +5 В)

≥9 МОм

Номинальные пределы измерений, сила тока

• 0 ... 20 мА

Есть

• входное сопротивление (0 ... 20 мА)

≥ 250 Ом

Длина кабеля, не более

• экранированного

100 м; экранированная витая пара

Аналого-цифровое преобразование

Принцип измерения

Интегрирование

Время интегрирования и время преобразования на канал

• разрешение с учетом переполнения, не более

11 бит + знак

• настройка времени интегрирования

Есть

• подавление помех для частоты f1 в Гц

40 дБ, от постоянного до переменного тока частотой 60 Гц

Сглаживание измеряемой величины:

• настройка

Есть

• шаг: нет

Есть

• шаг: низкое

Есть

• шаг: среднее

Есть

• шаг: сильное

Есть

Погрешности

Температурная погрешность преобразования по отношению к конечной точке шкалы

25 °C ±0.3% ... 55 °C ±0.6%

Прерывания/ диагностика/ состояния

Аварийные сообщения:

• аварийные сообщения

Есть

• диагностические сообщения

Есть

Диагностика:

• диагностические функции

Есть

• обрыва цепи подключения датчика

Нет

Диагностические светодиоды:

• состояния входа

Есть

• запроса на обслуживание

Есть

Условия транспортировки и хранения

Условия транспортировки и хранения

• Свободное падение

• с высоты, не более (в упаковке)

0.3 м; пять раз

• Температура

• допустимый диапазон температур

-40 ... +70 °C

• Атмосферное давление по IEC 60068-2-13

• атмосферное давление

1080 ... 660 гПа

Условия эксплуатации

Условия эксплуатации

• Атмосферное давление по IEC 60068-2-13

• атмосферное давление

1080 ... 795 гПа

• Концентрация загрязнений:

• SO2 при RH < 60% без конденсата

S02: < 0.5 мг/м3; H2S: < 0.1 мг/м3; RH < 60% без конденсата

Степень защиты

IP20

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

C-TICK

Есть

Одобрение FM

Есть

Подключение внешних цепей

Фронтальный соединитель

Есть

Материалы

Фронтальная панель корпуса

• Пластик

Есть

Габариты и масса

Габариты:

• ширина

38 мм

• высота

62 мм

• глубина

21 мм

Масса

• приблизительно

35 г
