SCD 1815-E/1815-I

Разделы

SCD 1815-E/1815-I - SCD мониторы (варианты для 15 кГц)

SCD 1815-E/1815-I - SCD мониторы (варианты для 15 кГц)

LCD мониторы SCD 1815-I (Настольный) и SCD 1815-E (Встраиваемый) это надежные промышленные мониторы с размером экрана 18“ и частотой строк 15 кГц. Высокие технические характеристики гарантируют отличное качество изображения на протяжении всего срока службы.

SCD 1898-I, SCD 1815-E , SCD 1897-E являются 18“ модификацией SCD 1215 и имеют следующие основные технические характеристики:

  • Частота строк 15 ... 97 кГц
  • Подключение 5 x BNC
  • Потенциальная развязка (только SCD 1815-I)



Особенности

  • Растояние от видеоисточника до монитора – до 25 м
  • Строчная частота 15... 97 кГц
  • Малые монтажные размеры
  • Высокая устойчивость к ударам и вибрации
  • Низкое рентгеновское излучение
  • Высокая электромагнитная совместимость
  • Широкий угол обзора



Область применения [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Область применения

LCD мониторы могут применяться во многих областях промышленности:

  • Установках с высоким уровнем электромагнитного излучения
  • Информационных терминалах
  • Машиностроении



Возможно применение в следующих системах.

  • COROS LS-C (25 kHz)
  • DISIT, WF 470, CP 527n (15 kHz)
  • SIMATIC PC, PCS 7; WinCC, VIDEOMAT
  • TELEPERM XP, MX-Terminal
  • CP 581, PG 7xx, COROS LS-A/LS-B



В случае для SCD 1815-I в системах

  • TELEPERM M
  • MADAM S/R
  • OS 254/OS 265



Указание

Хорошее качество изображения гарантируется только при исправном нормированном сигнале на входе монитора. Информацио по теме „Требования по эксплуатации LCD с 15 kHz и обслуживание“ можно найти в Internet по адресу www.siemens.de/automation/mall.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

 Указание к диагонали экрана

Для LCD применима формула – размер CRT монитора плюс 2“ (12“-LCD соответствует 14“-CRT).



Указание

Использование светового пера с SCD 1815-I невозможно. Если для Вашей системы требуется использование светового пера обращайтесь пожалуйста, непосредственно к TELEPERM-Hotline, Tel.: 49 (180) 50 50 222.





Дизайн

SCD 1815 это устройство отображения без функций управления. Кнопки для On-Screen-Display (OSD) находятся для SCD 1815-E сзади, для SCD 1815-I спереди. SCD 1815-E предназначен для встраивания в шкафы управления, SCD 1815-I - настольный.



Функции

Для настройки LCD-монитора применяется On-Screen-Display (OSD). SCD 1815 имеет функцию автоподстройки.



Технические данные



SCD 1815-E/ SCD 1815-I

Исполнение

• установка в шкафы управления (SCD 1815-E)

• настольные (SCD 1815-I)

Диагональ в дюймах (см); тип

18.1 (46); TFT

Защитное стекло

Да

Количество точек (Г x В) в мм

0.28 x 0.28

Видимая область (Г x В) в мм

359 x 287

Яркость кд/м²

235

Контраст (тип.)

300 : 1

Интерфейс

VGA аналог

Видимость под углом (Г/В)

160°/160°

Количество цветов

16.7 миллионов

Количество невидимых цветов

6

MTBF свечение

50,000 ч

Горизонтальная частота

15 до 97 kHz

Вертикальная частота

50 до 100 Hz

Синхронизация

Г/В индивидуальная, Г/В сотавная, синхронизация на зеленом

Оптимальное разрешение в пикселях

1280 x 1024

Другое расширение в пикселях

1024 x 768, 800 x 600 and 640 x 480


1:1, фрейм, регулируемое

Установки

OSD

Клавиши контроля

• Сзади (SCD 1815-E)

• Спереди (SCD 1815-I)

Включение питания

Сзади

Конекторы сзади

5 x BNC (75 Ω, могут быть выключены)

Напряжение питания

AC 115/230 V

Частота

47 до 63 Гц

Потребление энергии

60 ВА

Степень защиты

• IP 65 спереди (SCD 1815-E)

• IP 20 (SCD 1815-I)

Одобрения/рекомендации

CE, UL 1950

Допустимая температура окружающей среды

5 до 45 °C

Корпус: материал, цвет

• Метал, светло серый (SCD 1815-E)

• Пластик, светло серый (SCD 1815-I)

Габариты (Ш x В x Г) в мм

• 481 x 385 x 100 (SCD 1815-E)

• 464 x 444 x 115 (SCD 1815-I)

Приблизительный вес

10 кг

Поставляемые аксессуары

Кабель питания, инструкция





Дополнительно

В комплект поставки входит:

  • Сетевой кабель электропитания



Другие аксессуары

  • Высококачественный видео-кабель
    • Штекер: 15-pin / 3-штекер Sub-D / 5 x BNC.
    • EMV-совместимаяверсия с двумя ферритовыми фильтрами. Имеется кабель длиной 2м или, 5 м.





Чертеж

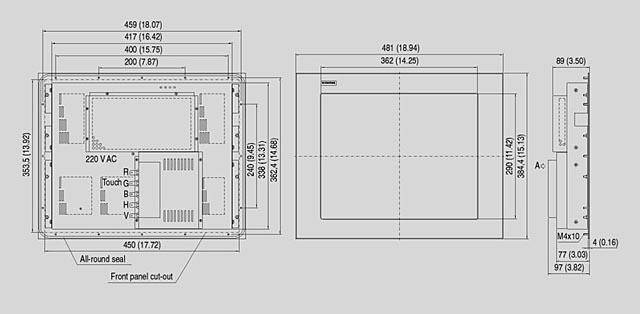

SCD 1815-E, чертеж, размеры в мм (дюймах)

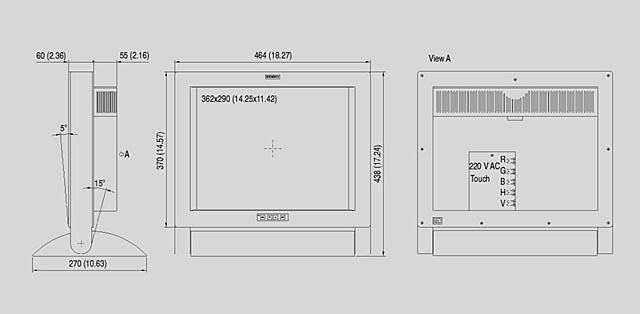

SCD 1815-I, чертеж, размеры в мм (дюймах)

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6GF6220-1MV18" НАСТОЛЬНЫЙ ЦВЕТНОЙ LCD МОНИТОР ПРОМЫШЛЕННОГО ИСПОЛНЕНИЯ, UL 1950/IP20, 1280X1024 ТОЧЕК, 15-97 КГЦ, ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ, 75 ОМ, ВЫБИРАЕМЫЙ АНАЛОГОВЫЙ ВХОД: 5XBNC, OSD10по запросу (D)1
6GF6220-4MV18" ВСТРАИВАЕМЫЙ ЦВЕТНОЙ LCD МОНИТОР ПРОМЫШЛЕННОГО ИСПОЛНЕНИЯ, UL 1950/IP65, 15-97 КГЦ, 1280X1024 ТОЧЕК, МАСШТАБИРОВАНИЕ, TFT ПАНЕЛЬ С ШИРОКИМ УГЛОМ ОБЗОРА И ЗАЩИТНЫМ ПОКРЫТИЕМ, OSD, АНАЛОГОВЫЙ ВХОД: 5XBNC, 75 ОМ10по запросу (D)1
