30 мм

55 мм

80 мм

Световые завесы

-

Транзисторный

Штекер M12

✓

✓

✓

Категория безопасности EN/IEC 61496-1, -2

категория 2 (тестируемый) связана с внешним блоком управления категории 2

Способность к обнаружению (разрешение)

30 мм, 55 мм, 80 мм

Глубины защитных полей

• Разрешение 30 мм

от 150 до 1800 мм

• Разрешение 55 мм

от 300 до 1800 мм

• Разрешение 80 мм

от 450 до 1800 мм

Ширина защитного поля, считывающее поле

от 0.3 до 6 м

Класс безопасности

I

Питающее напряжение
(передатчик и приемник)

24 V DC ± 20%
(необходим внешний блок питания с надежной развязкой и буферизацией падения напряжения длительностью 20 мс идет через потерю мощности напряженияvoltage power loss ride-through)

Ток потребления

• Передатчик

75 мА

• Приемник

75 мА (без внешней нагрузки)

Синхронизация без передатчика и приемника

Оптическая; 2 подбирающихся канала передачи

Температура окружающей среды

• Работа

от 0 до +55 °C

• Хранение

от –25 до  +75 °C

Влажность

от 15 до 95% (без конденсата)

Степень защиты

IP65

Электрическое соединение

цилиндрический соединитель M12, 8-контактный

Кабель соединения

7-контактный, 0.25 мм² (защищенный, кабель с напылением), длиной 5 или 15 м

Вибростойкость

5 g, 10 ... 55 Гц в соответствии с IEC/EN 60068-2-6

Ударопрочность

10 g, 16 мс в соответствии с IEC/EN 60068-2-29

Тестовый входной передатчик

via floating NC contact or pnp output

• No test

+24 V

• Test

0 V or high impedance

Minimum signal duration for test trigger

20 ms

Test execution time

10 ms

OSSD safety outputs

pnp output, short circuit proof

Output current I_{a max}

100 mA

Response time from the protective field interrupt to disconnection of the safety outputs

Increases with higher number of beams (see operating instructions for precise figures)

• for 30 mm resolution

8 ... 29 ms

• for 55 mm resolution

8 ... 19 ms

• for 80 mm resolution

8 ... 15 ms

Reactivation time from release of the protective field to connection of the safety outputs

• For all resolutions

0.5 ms

• After very brief protective field interrupts

min. 100 ms

Pollution and error message output

pnp output, short circuit proof

Output current, max.

70 mA

Diagnostic interface, receiver

RS-485

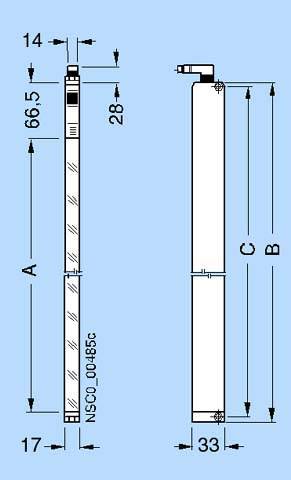

3RG78 41-3.B..

170.5

248.5

238.5

3RG78 41-3.C..

245.5

323.5

313.5

3RG78 41-3.D..

320.5

398.5

388.5

3RG78 41-3.E..

470.5

548.5

538.5

3RG78 41-3.F..

620.5

698.5

688.5

3RG78 41-3.G..

770.5

848.5

838.5

3RG78 41-3.H..

920.5

998.5

988.5

3RG78 41-3.J..

1070.5

1148.5

1138.5

3RG78 41-3.K..

1220.5

1298.5

1288.5

3RG78 41-3.L..

1370.5

1448.5

1438.5

3RG78 41-3.M..

1520.5

1598.5

1588.5

3RG78 41-3.N..

1670.5

1748.5

1738.5

3RG78 41-3.P..

1820.5

1898.5

1888.5
