Световые завесы и решетки 3RG78 44 категории 4 в соответствии с IEC/EN 61496

С функцией набора "Гашение", "Подавление" и "Контроль цикла",
разрешающая способность 14, 30, и 50 мм
глубина защитного поля от 150 мм до 3000 мм
2-, 3-или 4-лучевые решетки
каскадное включение главного и гостевых устройств для больших глубин и длин защитных полей или для размещения под углом (как вариант).

Два стандартных монтажных кронштейна 3RG78 48-0AB прилагаются ко всем устройствам (можно заказать как принадлежности).

Обзор программы 3 RG78 44 program overview

Тип устройства	Функциональный набор	Выход	Тип соединения	Для световых завес: разрешающая способность Для световых решеток: Дальность			Светодиоды
	14 мм	30 мм	50 мм
Световые завесы	С гашением	Транзисторный	штекер M12	✓	✓	-	-
Световые завесы	С гашением	Транзисторный	Кабельный ввод	✓	✓	✓	-
Световые завесы	С гашением	Транзисторный	Соединитель Brad-Harrison (MIN)¹⁾	✓	✓	✓	-
Световые завесы	С гашением	Транзисторный	Соединитель Hirschmann	✓	✓	✓	-
Световые завесы	С гашением	Релейный	Соединитель Hirschmann	✓	✓	-	-
Световые завесы	С подавлением	Транзисторный	штекер M12	-	✓	-	-
Световые завесы	С подавлением	Транзисторный	Кабельный ввод	-	✓	-	-
Световые решетки	С подавлением	Транзисторный	Кабельный ввод	от 0.8 м до 18 м;от 6 м до 70 м			-
Приемопередатчик	С подавлением	Транзисторный	Кабельный ввод	6.5 м			со светодиодами и без светодиодов
Световые завесы	С подавлением	Транзисторный	Соединитель Brad-Harrison (MIN)¹⁾	-	✓	-	-
Световые решетки	С подавлением	Транзисторный	Соединитель Brad-Harrison (MIN)¹⁾	от 0.8 м до 18 м			-
Световые решетки	С подавлением	Транзисторный	Соединитель Hirschmann	от 6 до 70 м			-
Световые завесы	С подавлением	Релейный	Соединитель Hirschmann	-	✓	-	-
Световые завесы	С подавлением	Релейный	Соединитель Hirschmann	-	✓	-	со светодиодами
Световые решетки	С подавлением	Релейный	штекер M12	от 0.8 м до 18 м			-
Световые решетки	С подавлением	Релейный	Соединитель Hirschmann	от 0.8 м до 18 м; от 6 до 70 м			-
Световые решетки	С подавлением	Релейный	Соединитель Hirschmann	от 0.8 м до 18 м			со светодиодами
Приемопередатчик	С подавлением	Релейный	Штекер M12	6.5 м			со светодиодами и без светодиодов
Приемопередатчик	С подавлением	Релейный	Соединитель Hirschmann	6.5 м			со светодиодами и без светодиодов
Световые завесы	Контроль цикла	Транзисторный	Штекер M12	✓	-	-	-
Световые завесы	Контроль цикла	Релейный	Соединитель Hirschmann	✓	✓	-	-

1) Находит применение в основном на рынке NAFTA

Технические данные

Тип	3RG78 44
Категория безопасности EN, IEC 61496-1, -2	Тип 4
глубины защитных полей
Разрешение 14 и 30 мм	от 150 до 1800 мм
Разрешение 50 мм	от 450 до 3000 мм
Ширина защитного поля, протяженность
Разрешение 14 мм	от 0.3 до 6 м
Разрешение 30 и 50 мм	от 0.8 до 18 м
Способность к обнаружению (разрешение)	14 мм, 30 мм, 50 мм
Питающее напряжение (передатчик и приемник)	24 В пост.тока ± 20% (необходим внешний блок питания с надежной развязкой и буферизацией падения напряжения длительностью 20 мс)
Остаточные пульсации	< 5%
Потребление тока
Передатчик	75 мА
Приемник	180 мА (без внешней нагрузки)
Суммарная величина тока для внешнего плавкого предохранителя во вводе питания передатчика и приемника	4 A
Длина волны	880 нм (инфракрасный)
Синхронизация	Оптическая между передатчиком и приемником
Вибростойкость	5 g, 10 до 55 Гц согласно IEC/EN 60068-2-6
Ударопрочность	10 g, 16 мс согласно IEC/EN 60068-2-29
Температура окружающей среды
Работа	от 0 до +50 °C
Хранение	от –25 до +70 °C
Относительная влажность	от 15 до 95%
Степень защиты	IP65
Класс безопасности в соответствии с DIN VDE 0106	III

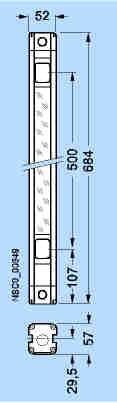

Чертеж

Стандартные световые завесы 3RG78 44, световые решетки 3RG78 44

1	Свертная гайка Pg 9 (только приемник, для локального интерфейса)
A	Высота защитного поля (см. данные для заказа)
B	Общая длина = высота защитного поля A + 134 мм

Световые решетки 3RG78 44 с дополнительными размерами

Дополнительные размеры (только для световых решеток)
Тип	B	C	Лучи
3RG78 44-..M	1184 мм	300 мм	4
3RG78 44-..P	1034 мм	400 мм	3
3RG78 44-..S	734 мм	500 мм	2

Отражающее зеркало 3RG78 48-0TL
