Серия 3SF7844 ASIsafe - встроенная обработка, тип 4 - Световые завесы и решетки SIMATIC FS400

3SF78 44 световые завесы и решетки для ASIsafe со встроенным блоком обработки для 4 типа в соответствии с IEC/EN 61496-1, -2

с наборами функций "Гашение", "Подавление", и "Контроль цикла"
Разрешение 14, 30, и 50 мм
глубина защитного поля от 150 мм до 3000 мм
2-, 3- или 4-лучевые решетки
каскадное включение главного и гостевых устройств для больших глубин и длин защитных полей или для размещения под углом (как вариант).

Два стандартных монтажных кронштейна 3RG78 48-0AB прилагаются ко всем устройствам (можно заказать как принадлежности).

Обзор семейства 3SF78 44 (ASIsafe)

Тип устройства	Набор функций	Выход	Тип соединения	Для световых завес: Расширение Для световых решеток: Дальность		Светодиодная индикаторная лампа
14 мм	30 мм
Световые завесы	Гашение	ASIsafe	ASIsafe	✓	✓	-
Световые завесы	Подавление	ASIsafe	ASIsafe	-	✓	-
Световые завесы	Подавление	ASIsafe	ASIsafe	-	✓	со светодиодом
Световые решетки	Подавление	ASIsafe	ASIsafe	от 0.8 до 18 м; от 6 до 70 м		-
Световые решетки	Подавление	ASIsafe	ASIsafe	от 0.8 до 18 м		со светодиодом
Передатчик	Подавление	ASIsafe	ASIsafe	6.5 м		со светодиодом и без светодиода
Световые завесы	Контроль цикла	ASIsafe	ASIsafe	✓	✓	-

Доступны другие завесы и решетки с ASI-safe для внешней обработки данных

Type	3SF78 44
Safety category to EN, IEC 61496-1, -2	Type 4
Protective field height
for 14 and 30 mm resolution	150 ... 1800 mm
for 50 mm resolution	450 ... 3000 mm
Protective field width, range
for 14 mm resolution	0 ... 6 m
for 30 and 50 mm resolution	0 ... 18 m
Detection capability (resolution)	14 mm, 30 mm, 50 mm
Supply voltage (emitter and receiver)	24 V DC ± 20% (external power pack with safe isolation and compensation of 20 ms voltage dip is necessary)
Residual ripple	< 5%
Current consumption
Emitter	75 mA
Receiver	160 mA (without external load)
General value for external fuse in the transmitter and receiver supply leads	4 A
Wave length	880 nm (infrared)
Synchronization	Optically between emitter and receiver
Ambient temperature
Operation	0 ... +50 °C
Storage	–25 ... +70 °C
Relative humidity	15 ... 95 %
Type of protection	IP65
Safety class to DIN VDE 0106	III
Vibration resistance	5 g, 10 to 55 Hz to IEC/EN 60068-2-6
Shock resistance	10 g, 16 ms in accordance with IEC/EN 60068-2-29

Signal inputs and outputs (local socket, optional)
Signal inputs
Restart inhibit unlocking	1 button with 1 NO contact (floating)
min. switching time	300 ms
max. switching time	4 sec
Teach-in	2-pole key-operated switch (selector switch) (floating)
simultaneity	< 500 ms
Voltage output (for command devices or safety sensors only)	24 V DC ± 20%, max 0.5 A

OSSDs safety switching outputs	4 bit AS-i data
	Minimum	Typical	Maximum
Permissible cable length	-	-	100 m
Restart time after beam interruption	-	140 ms	-
Slave address area	1	-	31
Slave address area (WE)	0 (ex works)
ID code/IO code emitter	-
ID code receiver	B
IO code receiver	0
AS-i profile	Secure slave
Cycle time according to AS-i specification	5 ms
OSSD response time	Beam number dependent, see operating instructions
Additional AS-i system response time	40 ms

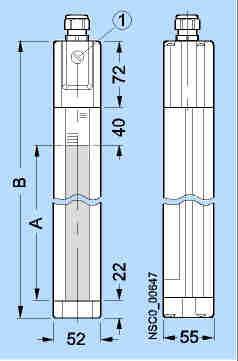

1	Pg 9 свертная гайка (только приемник, для локального интерфейса)
A	Высота защитного поля (см. данные для заказа)
B	Общая длина = высота защитного поля A + 134 мм

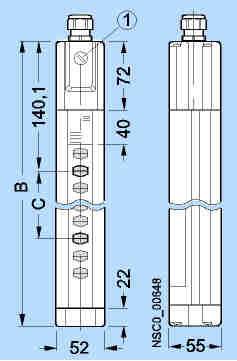

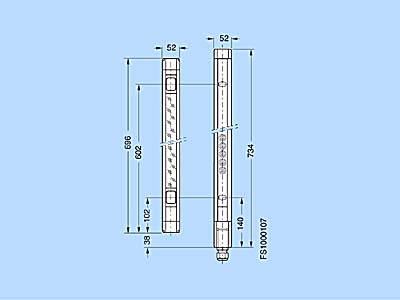

Дополнительные размеры только для световых решеток
Тип	B	C	Лучи
3SF78 44-..M	1184 мм	300 мм	4
3SF78 44-..P	1034 мм	400 мм	3
3SF78 44-..S	734 мм	500 мм	2
