3SF78 44 световые завесы и решетки для ASIsafe со встроенным блоком обработки для 4 в соответствии с IEC/EN 61496-1, -2 - с наборами фукций "Гашение", "Подавление", и "Контроль цикла "
- Разрешение 14, 30, и 50 мм
- глубина защитного поля от 150 мм до 3000 мм
- 2-, 3- или 4-лучевые решетки
- каскадное включение главного и гостевых устройств для больших глубин и длин защитных полей или для размещения под углом (как вариант).
Два стандартных монтажных кронштейна 3RG78 48-0AB прилагаются ко всем устройствам (можно заказать как принадлежности). Другие версии, не перечисленные в данных заказа доступны после запроса. 3SF78 44 (PROFIsafe) Обзор программы | Тип устройства | Набор функций | Выход | Тип соединения | Для световых завес: Разрешение Для световых решеток: Дальность | Светодиодная индикаторная лампа | | 14 мм | 30 мм | 50 мм | | Световые завесы | Гашение | PROFIsafe | PROFIsafe | ✓ | ✓ | - | - | | Световые завесы | Подавление | PROFIsafe | PROFIsafe | - | - | ✓ | - | | Световые решетки | Подавление | PROFIsafe | PROFIsafe | от 0.8 м до 18 м | - | | Передатчик | Подавление | PROFIsafe | PROFIsafe | 6.5 м | со светодиодом и без светодиода | | Световые завесы | Контроль цикла | PROFIsafe | PROFIsafe | ✓ | - | - | - |
|

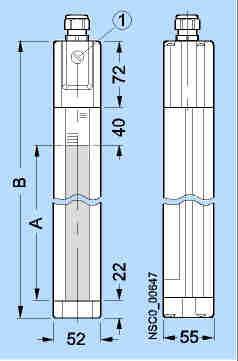

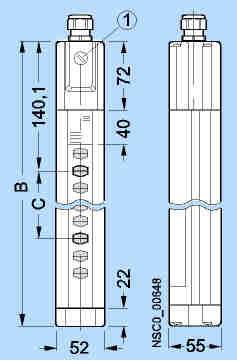

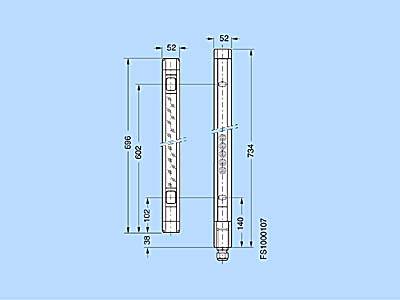

Технические данные | Тип | 3SF78 44 | | Категория безопасности EN, IEC 61496-1, -2 | Тип 4 | | глубины защитных полей | | | | от 150 до 1800 мм | | | от 450 до 3000 мм | | Ширина защитного поля | | | | от 0 до 6 м | | | от 0 до 18 м | | Способность к обнаружению (разрешение) | 14 мм, 30 мм, 50 мм | | Питающее напряжение
(передатчик и приемник) | 24 В Пост.тока ± 20% | | Длина волны | 880 nm (инфракрасный) | | Синхронизация | Оптически между передатчиком и приемником | | Температура окружающей среды | | | | от 0 до +50 °C | | | от – 20 до +60 °C | | Относительная влажность | 15 ... 95%, без конденсата | | Степень защиты | IP65 | | Класс безопасности в соответствии с DIN VDE 0106 | III | | Вибростойкость | 5 g, 10 ... 55 Гц в соответствии с IEC/EN 60068-2-6 | | Ударопрочность | 10 g, 16 мс в соответствии с IEC/EN 60068-2-29 |
| Сигнальные входы и выходы (локальная розетка, по отдельному заказу) | | Сигнальные входы | | - Деблокировка запрета перезапуска
| 1 кнопка с 1 нормально открытым контактом (перекидной) | | | 300 мс | | | 4 с | | | 2-полюсный переключатель (перекидной) | | | < 500 мс | | Потенциальный выход (только для командных устройств или датчиков безопасности) | 24 В Пост.тока ± 20%, макс. 0.5 A |
| Основной PROFIsafe приемник системы данных | | | Категория защиты | - Тип 4 в соответствии с EN IEC 61496-1
- SIL 3 в соответствии с IEC 61508
| | Напряжение питания UV | 24 В Пост.тока , ±20% | | Остаточное колебание напряжения UV | ± 5% в рамках Uv, внешний модуль электропитания с защитной изоляцией | | Ток потребления | | - UV = 28.8 В Пост.тока, +20%
| 150 мА | | | 160 мА | - UV = 19.2 В Пост.тока, -20%
| 170 мА | | PROFIBUS | | | | 9.6 kBd to 12 MBd | | | Штекер M12, b-coded | | Дополнительно PROFIsafe часть времени отклика приемника | 20 мс | | Длина кабеля соединения | | | | 0.2 м | | | 0.4 м | | | 0.6 м | | Максимальная длина питающего кабеля | < 100 м |
| PROFIsafe обслуживание | | | Вариант привода PROFIsafe | V2, поддерживает PROFIsafe профили V1 и V2 | | Цикличные данные | Входные данные 4 байт данных пользователя Выходные данные 4 байт данных пользователя | | Нецикличные данные | Чтение преключающегося статуса автономных лучей | | Защита параметров в F-CPU через функциональный блок прокси | | | Защита параметров в F-CPU через функциональный блок прокси | максимум 255, зависит от имеющейся свободной памяти на F-CPU | | Задержка перезапуска увеличивается на | - Сторожевой таймер на F-CPU +20 мс
- задержка перезапуска приемника
|
|
