Возможные области применения

Небольшие ленточные или платформенные весы

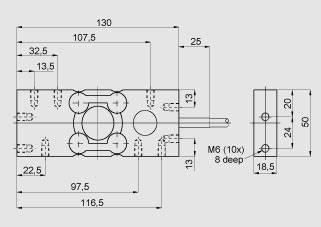

Конструктивное исполнение

одиночная

Номинальная нагрузка Emax.

6/12 кг

класс точности по OIML R60

C3

Макс. цена деления n_lc

3000

Мин. цена деления v_min

E_max/12.000

Комбинированная погрешность F_comb

≤ ±0,02 % C_n

Переменность F_v

≤ ±0,01 % C_n

Возврат нулевого сигнала

≤ ± 0,0167 % C_n¹⁾

Погрешность ползучести F_cr

• 30 min

≤ ± 0,0245 % C_n¹⁾

• 20 ... 30 min

≤ ± 0,0053 % C_n¹⁾

Температурный коэффициент

Нулевой сигнал T_Ko

≤ ± 0,0058 % C_n/5 K

Показатель T_Kc

≤ ± 0,0045 % C_n/5 K

Минимальная предварительная нагрузка E_min

0% E_max

Максимальная рабочая нагрузка L_u

150% E_max

Разрушающая нагрузка L_d

300% E_max

Максимальная поперечная нагрузка L_lq

100% E_max

Номинальный измерительный путь hn при E_макс. 6 кг

0,24 ± 0,02 мм

Номинальный измерительный путь hn при E_макс. 12 кг

0,19 ± 0,01 мм

Напряжение питания U_sr (эталонное значение)

10 В

Напряжение питания (диапазон)

5 ... 15 В

Номинальный показатель C_n

2 мВ/В

Допуск показателя D_c

± 10%

Допуск нулевого сигнала D_o

≤ ±1% C_n

Входное сопротивление R_e

410 Ω ± 6 Ω

Выходное сопротивление R_а

350 Ω ± 7 Ω

Сопротивление изоляции R_is

≥ 5000 MΩ

Номинальный диапазон температур B_tn

-10 ... +40 °C

Диапазон рабочих температур B_tu

-40 ... +80 °C

Диапазон температур хранения B_ts

-40 ... +90 °C

Материал чувствительного элемента (DIN)

Нержавеющая сталь с заводским номером 1.4542

Степень защиты по EN 60 529

IP66/IP68

Максимальный момент затяжки крепежных винтов

6 Нм

SC-калибровка током ²⁾

Стандарт

EEx(i)-сертификация (на выбор)

II 2 G EEx ib IIC T6/T4
II 3 G EEx nA / nL IIC T6/T4
II 1D / 2D / 3D T 70 °C

Кабельная разводка

Принцип действия

Цвет

EXC + (питание +)

зеленый

EXC - (питание -)

черный

SIG + (измерительный сигнал +)

белый

SIG - (измерительный сигнал -)

красный

Sense + (линия датчика +)

желтый

Sense - (линия датчика -)

синий

Экран (не соединять с корпусом)

прозрачный
