• Обмен данными с измерительными приборами налюбых расстояния
• Протокол данных TCP/IP
• Сервер ЛВС для 10 устройств
• Технология "подключи и работай" (Plug-and-Play)
• Интерактивная оболочка Microsoft Excel
• Возможность установки требования выдачи сообщений при нарушении установок
• Сообщения о нарушении установок снабжаются указанием времени
• Анализ 35 измеренных значений многофункциональнымисчетчиками 7KT1 340 или 7KT1 341

Особенности

• Обмен данными с измерительными приборами на любом расстоянии
• Протокол данных TCP/IP
• Сервер ЛВС для 10 устройств
• Технология "подключи и работай" (Plug−and−Play)
• Интерактивная оболочка Microsoft Excel (MS Excel)
• Возможность установки требования выдачи сообщений при нарушении уставок
• Сообщения о нарушении уставок снабжаются указанием времени
• Анализ 35 измеренных значений многофункциональными счетчиками 7KT1 340 или 7KT1 341

Область применения

Сервер ЛВС является связующим звеном для передачи данных между ПК и группой измерительных приборов (до 10 многофункциональных или электрических счетчиков) через интерфейс ЛВС. Сервер ЛВС может быть связан как непосредственно с ПК, так и входить в состав внутрифирменной ЛВС.

Все устройства подключаются параллельно при помощи экранированного двухжильного кабеля интерфейса ЛВС. Аппаратная стыковка между устройствами и сервером ЛВС обеспечивается технологией Plug−and−Play.

Функции

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

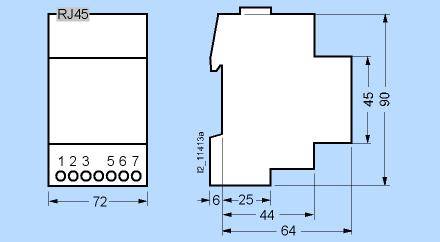

Чертеж

7KT1 390

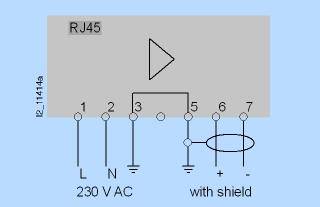

Схема подключения

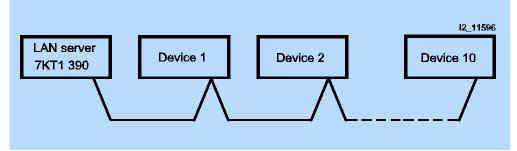

Присоединение устройств к серверу ЛВС

Все устройства подключаются параллельно экранированным 2− жильным проводом. Звездообразная прокладка, ответвления или кольцевое соединение невозможны.

Потенциал заземления

Необходимо заземлить как кабель ЛВС со штекером RJ45, так и экранированный кабель интерфейса ЛВС. Это относится также и к устройствам, подключенным к серверу ЛВС.

Дальнейшая информация

Заказные данные
