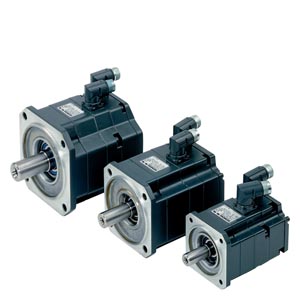

Серводвигатели 1FK7 Новые трехфазные серводвигатели 1FK7 это очень компактные синхронные двигатели постоянного возбуждения. Они являются продолжением серии электродвигателей 1FK6.
Благодаря доступным опциям, редукторам и датчикам, а также расширенному спектру продуктов, двигатели 1FK7 могут быть оптимально согласованы с любым использованием. Таким образом, они отвечают постоянно растущим требованиям новых поколений станков.
В комбинации с линейной приводов SIMODRIVE 611 двигатели 1FK7 образуют высокопроизводительную систему с большой функциональностью. Интегрированные системы датчиков для управления числом оборотов и положением могут выбираться в зависимости от использования: Со встроенным синус(но)-косинусным преобразователем двигатель 1FK7 работает на SIMODRIVE 611 analog/universal, со встроенным инкрементальным или абсолютным датчиком - на SIMODRIVE 611 digital/universal.
Двигатели рассчитаны преимущество для работы без принудительной вентиляции и отводят возникающие потери тепла через поверхность. Двигатели 1FK7 обладают высокой перегрузочной способностью.
Особенности
| | Чертеж | | Заказные данные |
Серводвигатели 1FK7 Двигатели 1FK7 Compact предлагают:
- Компактный монтаж
- Универсальное использование для большого числа приложений
- Широкий спектр двигателей
1FK7 High Dynamic motors offer:Двигатели 1FK7 High Dynamic предлагают:
- Очень высокую динамику, благодаря очень малому моменту инерции ротора
Область применения
| | Чертеж | | Заказные данные |
1FK7 с SINAMICS S120 Servo Control - Станки
- Роботы и манипуляторы
- Обработка дерева, стекла, керамики и камня
- Упаковочные и текстильные машины, обработка пластика
- Вспомогательные оси
Технические данные
| | Чертеж | | Заказные данные |
Серводвигатели 1FK7 | Двигатели 1FK7 | |
|---|---|
| Тип двигателя | Синхронный двигатель с постоянным возбуждением |
| Магнитный материал | Редкоземельный магнит |
| Изоляция обмотки статора EN 60034-1 (IEC 60034-1) | Класс нагревостойкости F для температуры обмотки ΔT = 100 K при температуре окружающей среды +40 °C (104 °F). |
| Тип EN 60034-7 (IEC 60034-7) | IM B5 (IM V1, IM V3) |
| Степень защитыEN 60034-5 (IEC 60034-5) | IP64 |
| Охлаждение | Самоохлождение |
| Контроль температуры | Датчик температуры KTY 84 в обмотке статора |
| Цвет | Неокрашенный |
| 2-ая табличка с техническими данными | Приклеена к торцевому щиту |
| 3-ая табличка с техническими данными | Упакована отдельно |
| Конец вала на стороне приводаDIN 748-3 (IEC 60072-1) | Гладкий вал |
| Точность вращения, соосность и линейное движениеDIN 42955 (IEC 60072-1) | Допуск N (нормальный) |
| Уровень вибрацииEN 60034-14 (IEC 60034-14) | Уровень N (нормальный) |
| Макс. уровень звукового давления EN ISO 1680 | 1FK702: 55 дБ(A) 1FK703: 55 дБ(A) 1FK704: 55 дБ(A) 1FK706: 65 дБ(A) 1FK708: 70 дБ(A) 1FK710: 70 дБ(A) |
| Встраиваемые системы датчиков |
|
| Соединение | Штекеры сигнальный и силовой вращающиеся (270°) |
| Опции |
|
1) При использовании SIMODRIVE 611 universal HR необходимо соблюдать максимальную рабочую частоту 432 Гц.
Заказные данные
| | Чертеж | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
Аксессуары
| | Чертеж | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FX5002-5DA30-.... | 764 | СИЛОВОЙ КАБЕЛЬ С ПОДГОТОВКОЙ, 4X1,5+(2X1,5) C, ТИПОРАЗМЕР ШТЕКЕРА 0,5 (1FK7 AH20 ДЛЯ СИЛОВЫХ МОДУЛЕЙ И ПРИВОДОВ ПЕР. /ПЕР. ТОКА) UL/CSA DESINA, MOTION-CONNECT 500 DMAКС.=10,8 ММ, ДЛИНА (M) = | 75.62 |
