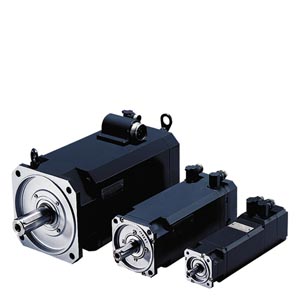

Серводвигатели 1FT6 Трехфазные серводвигатели 1FT6 это синхронные электродвигатели с возбуждением постоянным магнитом в компактном исполнении. Двигатели 1FT6 со встроенным датчиком могут работать на линейке приводов SIMODRIVE 611 digital/universal. В исполнении с резольвером двигатели 1FT6 могут использоваться на линейке приводов SIMODRIVE 611 analog/universal.
Полностью цифровое управление линейки приводов SIMODRIVE 611 и новая техника датчиков в серводвигателях 1FT6 отвечают самым взыскательным требованиям по динамике, диапазону числа оборотовточности вращения и позиционирования.
Двигатели рассчитаны преимущество для работы без принудительной вентиляции и отводят возникающие потери тепла через поверхность. Возникающие в основном в обмотке и в стальном пакете статора потери тепла могут отводиться напрямую через хорошее термическое соединение корпуса двигателя. Здесь особенно хорошо проявляются преимущества концепции бесщеточного синхронного электродвигателя с постоянным возбуждением.
Особенности
| | Чертеж | | Заказные данные |
Серводвигатели 1FT6 - высочайшее качество поверхности детали благодаря высокой стабильности вращения (синусоидальный ток)
- сокращение вспомогательного времени обработки благодаря высокой динамике
- подключение через силовые и сигнальные штекеры для использования при сильном загрязнении
- простой монтаж благодаря небольшим расходам на проводку
- высокое поглощение поперечных усилий
Область применения
| | Чертеж | | Заказные данные |
Серводвигатели 1FT6 - станки High-Performance
- производственные станки с высокими требованиями к динамике и точности
Интеграция
| | Чертеж | | Заказные данные |
Серводвигатели 1FT6 Двигатели 1FT6 подходят для использования с ПЧ SIMODRIVE 611 digital/universal HRS.
Технические данные
| | Чертеж | | Заказные данные |
Серводвигатели 1FT6 | Двигатели 1FT6 | |
|---|---|
| Тип двигателя | Трехфазный серводвигатель (синхронный электродвигатель с возбуждением постоянным магнитом) |
| Материал магнита | материал магнита SE |
| Изоляция обмотки статора1) EN 60034-1 (IEC 60034-1) | Класс нагревостойкости F для перегрева обмотки в DT = 100 K при внешней температуре в +40 °CВодяное охлаждение: температура подачи макс. +25 °C. |
| Тип по EN 60034-7 (IEC 60034-7) | IM B5 (IM V1, IM V3)IM B14 (IM V18, IM V19) |
| Класс защиты EN 60034-5 (IEC 60034-5) | IP64 стандартный тип, IP65 основной тип |
| Охлаждение | самоохлаждение, принудительная вентиляция, водяное охлаждение |
| Контроль температуры | температурный сенсор KTY84 в обмотке статора |
| Окраска | Антрацит |
| 2. шильдик | прилагается |
| Конец вала на стороне A по DIN 748-3 (IEC 60072-1) | ровный вал |
| Точность вращения, соосность и равномерность вращения по DIN 42955 (IEC 60072-1) | допуск N (обычный) |
| Вибрация по EN 60034-14 (IEC 60034-14) | ступень N (обычный) |
| Уровень шума макс. (EN 21680) | -1FT602: 55 dB(A)-1FT603/1FT604: 55 dB(A)-1FT606: 65 dB(A)-1FT608/1FT610/1FT613: 70 dB(A) |
| Система датчиков, встроенная |
|
| Подключение | силовой и сигнальный штекер |
| Опции |
|
1)
| Напряжение питания линейки приводов SIMODRIVE 611 | |
|---|---|
| 3 AC 400 В ±10 % (т.е. UZK = 600 В) | 3 AC 480 В ±+6 %, -10 %(т.е. UZK = 680 В) |
| Использование двигателей 1FT6 до DT = 100 K | Использование двигателей 1FT610 и 1FT613 до DT = 100 K |
| Использование двигателей 1FT603, 1FT604, 1FT606 и 1FT608 до DT = 60 K | |
2) Не предусмотрено с SIMODRIVE 611 analog.С SIMODRIVE 611 universal соблюдать рабочую частоту в макс. 432 Гц.
Дальнейшая информация
| | Чертеж | | Заказные данные |
Серводвигатели 1FT6 Принудительное охлаждение :
| Высота оси вращения SH 80 и SH 100 | Высота оси вращения SH 132 | |
|---|---|---|
| Направление воздушного потока | от NDE до DE | от DE до NDE |
| Подключение | Коннектор размер 1 | Клеммная коробка |
| Тип подключаемого кабела | 6FX.002-5CA01-.... | 6FX.008-1BB11-.... |
| Пин и подключение клемм | Пин 1: L1, Пин 2: N | U1/L1; V2/L2; W3/L3 |
| Напряжение питания | 220/260 В 1 AC, 50/60 Гц | 400/460 В 3 AC, 50/60 Гц |
| Макс. ток вентилятора | 0.3 A | 0.4 A |
| Масса модуля вентилятора, ок. | 4.8 кг (10.6 фунт) | 5.6 кг (12.3 фунт) |
| Уровень звукового давления | 70 дБ (A) | 74 дБ (A) |
Водяное охлаждение:
- Входная температура воды: макс. 30 °C (86 °F)
- Расход охлаждающей воды: 5 л/мин(5 l = 1.1 Британские галлоны/1.32 Галлоны США)
- Входное давление: pмакс = 3 атм
- Подключение охлаждающей воды: G 3/8"
- Теплоноситель: вода выше 25 % защита от коррозии(рекомендуется: Tyfocor)
- Перепад давления между входом и выходом < 0.1 атм
