• Регулируемое 2 - 20 ВА
• Контакт: 1 NC контакт, µ-контакт
• С указанием положения контактов
• С выключателем для постоянного ВКЛ
• С указаниями по безопасности на самоклеящихся табличках для розеток и распределительных шкафов.

Особенности

Область применения

Для отключения напряжения и коммутации цепей возбуждения в электрических сетях при отключенных потребителях. Сетевое реле отключает часть установки, но не является устройством полного отключения в смысле надежного разъединения.

Сетевое реле не способно обнаружить потребителя с электронным блоком питания, например, пылесос с электронным управлением. Целесообразно снабжать подобные устройства резистором базовой нагрузки (резистором PTC), чтобы реле могло восстанавливать напряжение сети.

Функции

Если потребители отключаются вручную и сетевое реле регистрирует потребление только 2 − 20 ВА (регулируемое), то оно отключает линию от сетевого напряжения и переключает на малое напряжение. При повторном включении потребителей сетевое реле распознает повышенное потребление и снова переключает на сетевое напряжение.

Распознаются омические, емкостные и индуктивные нагрузки.

Сетевое реле не способно обнаружить потребителя с электронным сетевым блоком, например, пылесос с электронным управлением. Целесообразно снабжать подобные устройства резистором базовой нагрузки (резистором PTC), чтобы реле могло восстанавливать напряжение сети.

Технические данные [PDF]

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Чертеж

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Схема подключения

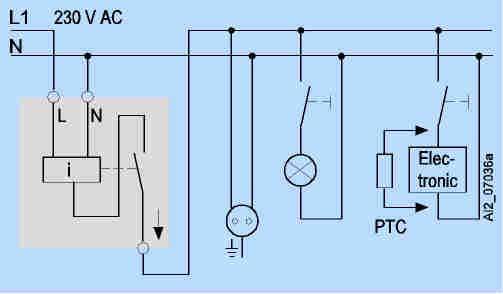

Пример принципиальной схемы

При понижении мощности до 2 − 20 ВА (регулируемое) сетевое реле отключает линию от сетевого напряжения и переключает на малое напряжение.

При повышении потребления снова включается сеть. К электронному потребителю следует предварительно подключить резистор базовой нагрузки 5TG8 222.

Заказные данные
