Сетевые дроссели - Силовые модули

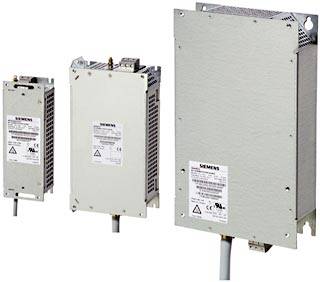

Линейный реактор для модулей питания PM340 с размерами FSA до FSE

Линейный реактор для модулей питания PM340 с размерами FSF

Линейные реакторы ограничивают влияние гармоник с низкой частотой и снижают загрузку на выпрямители модулей питания. Отсутствует необходимость в линейном реакторе, если импеданс эффективного источника равен uk ≥ 1%. Дополнительную информацию можно найти в Описании системы.

Интеграция

Линейные реакторы для модулей питания PM340 с размерами FSA до FSE разработаны как базовые компоненты. Линейные реакторы прикрепляются к установочной поверхности и модуль питания устанавливается напрямую на линейном реакторе. Кабели для модуля питания уже подключены к линейному реактору.
Линейный реактор подключен к источнику питания с помощью терминалов.

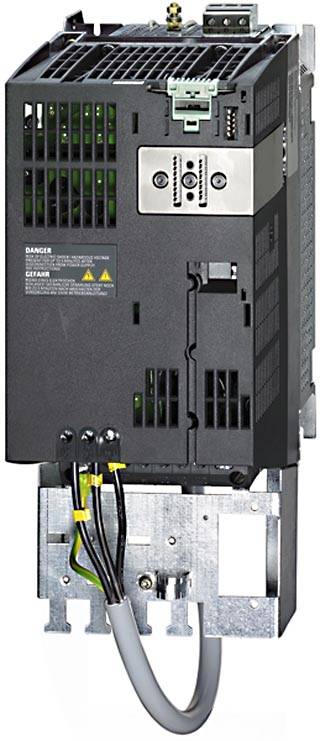

Модуль питания PM340 с размерами FSB с базовым линейным реактором и набор экранированных штекеров

Технические данные

Напряжение сети 200 В до 240 В 1 пост. ток		Линейный реактор
		6SE6400-3CC00‑4AB3	6SE6400-3CC01‑0AB3
Номинальный ток	A	3.4	8.1
Потеря питания, приблиз. при 50 Гц/60 Гц	Вт	12.5/15	11.5/14.5
Подключение питания U1, V1, W1		6 мм Штекер под винт2	6 мм Штекер под винт2
Подключение загрузки		Кабель 3 x AWG16 (1,5 мм2) Длина приблиз. 0,38 м (1,25 фт)	Кабель 3 x AWG16 (1,5 мм2) Длина приблиз. 0,38 м (1,25 фт)
PE-соединение		Болт M5	Болт M5
Степень защиты		IP20	IP20
Ширина	мм (дюймы)	75.5 (2.97)	75.5 (2.97)
Высота	мм (дюймы)	201 (7.91)	201 (7.91)
Глубина	мм (дюймы)	50 (1.97)	50 (1.97)
Вес, приблиз.	кг (фунты)	1.3 (3)	1.3 (3)
Можно использовать для модуль питания PM340	Тип	6SL3210-1SB11‑0... 6SL3210-1SB12‑3...	6SL3210-1SB14‑0...

Напряжение сети 380 В до 480 В 3 пост. ток		Линейный реактор
		6SE6400-3CC00‑2AD3	6SE6400-3CC00‑4AD3	6SE6400-3CC00‑6AD3	6SL3203-0CD21‑0AA0	6SL3203-0CD21‑4AA0	6SL3203-0CD22‑2AA0
Номинальный ток	A	1.9	3.5	4.8	9	11.6	25
Потеря питания при 50 Гц/60 Гц	Вт	6/7	12.5/15	7.5/9	9/11	27/32	98/118
Подключение питания U1, V1, W1		6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2
Подключение загрузки		Кабель 4 x AGW16 (1,5 мм2) длина приблиз. 0,38 м (1,25 фт)	Кабель 4 x AGW16 (1,5 мм2) длина приблиз. 0,38 м (1,25 фт)	Кабель 4 x AGW16 (1,5 мм2) длина приблиз. 0,38 м (1,25 фт)	Кабель 4 x AGW16 (1,5 мм2) длина приблиз. 0,38 м (1,25 фт)	Кабель 4 x AGW16 (1,5 мм2) длина приблиз. 0,38 м (1,25 фт)	Кабель 4 x AGW16 (1,5 мм2) длина приблиз. 0,38 м (1,25 фт)
PE-соединение		На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5
Степень защиты1)		IP20	IP20	IP20	IP20	IP20	IP20
Ширина	мм (дюймы)	75.5 (2.97)	75.5 (2.97)	75.5 (2.97)	153 (6.02)	153 (6.02)	190 (7.48)
Высота	мм (дюймы)	201 (7.91)	201 (7.91)	201 (7.91)	290 (11.42)	290 (11.42)	370 (14.57)
Глубина	мм (дюймы)	50 (1.97)	50 (1.97)	50 (1.97)	70 (2.76)	70 (2.76)	50 (1.97)
Вес, приблиз	кг (фунты)	1.2 (3)	1.3 (3)	1.3 (3)	3.4 (7)	3.4 (7)	6.3 (14)
Можно использовать для модуль питания PM340	Тип	6SL3210-1SE11‑3... 6SL3210-1SE11‑7...	6SL3210-1SE12‑2... 6SL3210-1SE13‑1...	6SL3210-1SE14‑1...	6SL3210-1SE16‑0... 6SL3210-1SE17‑7...	6SL3210-1SE21‑0...	6SL3210-1SE21‑8... 6SL3210-1SE22‑5...

¹⁾ С правильно подключенным кабелем подключения загрузки.

Напряжение сети 380 В до 480 В 3 пост. ток		Линейный реактор
		6SL3203-0CD23‑5AA0	6SL3203-0CJ24‑5AA0	6SL3203-0CD25‑3AA0	6SL3203-0CJ28‑6AA0	6SE6400-3CC11‑2FD0	6SE6400-3CC11‑7FD0
Номинальный ток	A	31.3	54	71	105	178	225
Потеря питания при 50 Гц/60 Гц	Вт	37/44	90/115	90/115	170/215	280/360	280/360
Подключение питания U1, V1, W1		6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2	6 мм Штекер под винт2
Подключение загрузки		Кабель 4 x AGW16 (2,5 мм2) длина приблиз. 0,49 м (1,51 фт)	Кабель 4 x AGW16 (2,5 мм2) длина приблиз. 0,49 м (1,51 фт)	Кабель 4 x AGW16 (2,5 мм2) длина приблиз. 0,49 м (1,51 фт)	Кабель 4 x AGW16 (2,5 мм2) длина приблиз. 0,49 м (1,51 фт)	Плоский штекер для наконечника кабеля M10	Плоский штекер для наконечника кабеля M10
PE-соединение		На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5	На корпусе с болтами M5
Степень защиты1)		IP20	IP20	IP20	IP20	IP00	IP00
Ширина	мм (дюймы)	190 (7.48)	275 (10.83)	275 (10.83)	275 (10.83)	240 (9.45)	240 (9.45)
Высота	мм (дюймы)	370 (14.57)	455 (17.91)	455 (17.91)	577 (22.72)	228 (8.98)	228 (8.98)
Глубина	мм (дюймы)	50 (1.97)	83.5 (3.29)	83.5 (3.29)	93.5 (3.68)	141 (5.55)	141 (5.55)
Вес, приблиз.	кг (фунты)	6.4 (14)	13 (29)	13 (29)	19 (42)	25 (55)	25 (55)
Можно использовать для модуль питания PM340	Тип	6SL3210-1SE23‑2...	6SL3210-1SE23‑8... 6SL3210-1SE24‑5...	6SL3210-1SE26‑0...	6SL3210-1SE27‑5... 6SL3210-1SE31‑0...	6SL3210-1SE31‑1... 6SL3210-1SE31‑5...	6SL3210-1SE31‑8...

¹⁾ С правильно подключенным кабелем подключения загрузки.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SE6400-3CC00-2AD3	MICROMASTER 4 AC COMMUTATION CHOKE 200V-480V 3AC 1,9A FOOTPRINT FSA - 11.5MH	0.6	3 - 5 недель (A)	1
6SE6400-3CC00-4AB3	MICROMASTER 4 AC COMMUTATION CHOKE 200V-240V 1AC 3,4A FOOTPRINT FSA - 9.5MH	0.5	3 - 5 недель (A)	1
6SE6400-3CC00-4AD3	MICROMASTER 4 AC COMMUTATION CHOKE 200V-480V 3AC 3,5A FOOTPRINT FSA - 6.3MH	0.8	3 - 5 недель (A)	1
6SE6400-3CC00-6AD3	MICROMASTER 4 AC COMMUTATION CHOKE 200V-480V 3AC 4,8A FOOTPRINT FSA - 3.2MH	0.6	3 - 5 недель (A)	1
6SE6400-3CC01-0AB3	MICROMASTER 4 AC COMMUTATION CHOKE 200V-240V 1AC 8,1A FOOTPRINT FSA - 3.6MH	0.5	3 - 5 недель (A)	1
6SE6400-3CC11-2FD0	MICROMASTER 4 ВХОДНОЙ ДРОССЕЛЬ 380-600V 3AC 129A УСТАНАВЛИВАЕТСЯ ОТДЕЛЬНО ТИПОРАЗМЕР F - 0.15MH	25	3 - 5 недель (A)	1
6SE6400-3CC11-7FD0	MICROMASTER 4 ВХОДНОЙ ДРОССЕЛЬ 200-480V 3AC 183A УСТАНАВЛИВАЕТСЯ ОТДЕЛЬНО ТИПОРАЗМЕР F - 0.09MH	24	3 - 5 недель (A)	1
6SL3203-0CD21-0AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSB 2,2 AND 3,0 KW, FOOT PRINT	5	3 - 5 недель (A)	1
6SL3203-0CD21-4AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSB 4,0 KW, FOOT PRINT	6	3 - 5 недель (A)	1
6SL3203-0CD22-2AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSC 5,5 AND 7,5 KW, FOOT PRINT	4	3 - 5 недель (A)	1
6SL3203-0CD23-5AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSC 11 KW, FOOT PRINT	4	3 - 5 недель (A)	1
6SL3203-0CD25-3AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSD 22 KW, FOOT PRINT	13	3 - 5 недель (A)	1
6SL3203-0CJ24-5AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSD 15 AND 18,5 KW, FOOT PRINT	13	3 - 5 недель (A)	1
6SL3203-0CJ28-6AA0	SINAMICS LINE REACTOR FOR POWER MODULE FSE 30 AND 37 KW, FOOT PRINT	19	3 - 5 недель (A)	1
