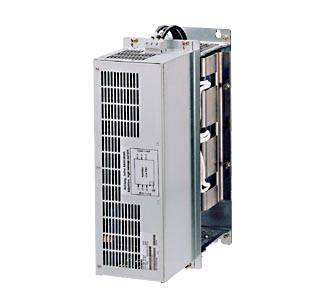

В установках с жёсткими требованиями по ЭМС, сетевой фильтр работает совместно с сетевым дросселем для уменьшения кондуктивных помех, исходящих из силовых модулей, до предельных значений по Class A1, как определено, в EN 55011 и Category C2, как определено в EN 61800-3. Сетевые фильтры предназначены для непосредственного подключения к сетям TN (заземлённым). |
Технические данные | Сетевое напряжение 380 В до 480 В 3 AC | Сетевой фильтр (входит в соответсвующий комплект сетевого фильтра) | | Подходит для сетевых модулей Active | Тип | 6SL3130-7TE21-
6AA1 | 6SL3130-7TE23-
6AA1 | 6SL3130-7TE25-
5AA2 | 6SL3130-7TE28-
0AA1 | 6SL3130-7TE31-
2AA1 | | Номинальная входная мощность модуля Active | кВт(л.с.) | 16
(18) | 36
(40) | 55
(60) | 80
(100) | 120
(150) | | Номинальный ток | A | 30 | 67 | 103 | 150 | 225 | | Потери | кВт | 0.07 | 0.09 | 0.11 | 0.15 | 0.20 | | Подключения входа/выхода
L1, L2, L3 / U, V, W | | 10 mm2 винтовые клеммы | 50 mm2 винтовые клеммы | 50 mm2 винтовые клеммы | 95 mm2 винтовые клеммы | Лепестки M10 | | Подключение PE | | На корпусе болтом M5 | На кормпусе болтом M8 | На корпусе болтом M8 | На корпусе болтом M8 | На корпусе болтом M8 | | Степень защиты | | IP20 | IP20 | IP20 | IP20 | IP00 | | Ширина | mm (inch) | 130
(5.12) | 130
(5.12) | 130
(5.12) | 200
(7.87) | 300
(11.81) | | Высота | mm (inch) | 480
(18.9) | 480
(18.9) | 480
(18.9) | 480
(18.9) | 480
(18.9) | | Глубина | mm (inch) | 150
(5.91) | 245
(9.65) | 260
(10.24) | 260
(10.24) | 260
(10.24) | | Вес, примерно. | кг (lb) | 9
(20) | 16
(35) | 19
(42) | 22
(49) | 32
(71) |
|
Дополнительно  Комплект сетевого дросселя, в сборе с адаптером Адаптеры для блоков в формате книги разработаны для особо компактного монтажа. Они позволяют установить сетевые фильтры и сетевые дроссели компктно, один над другим, в шкафу управления. | Комплект сетевого фильтра | Мощность выхода модуля Active | Адаптер №. | | 6SL3000-0FE21-6AA0 | 16 кВт (18 л.с.) | 6SL3060-1FE21-6AA0 | | 6SL3000-0FE23-6AA0 | 36 кВт (40 л.с.) | 6SN1162-0GA00-0CA0 |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3000-0FE21-6AA0 | SINAMICS / SIMODRIVE 611 HF-СЕТЕВОЙ ФИЛЬТР-ПАКЕТ 16 КВТ ВХОД: 3AC 380-480В, 50/60ГЦ СОСТОИТ ИЗ: HF-СЕТЕВОГО ДРОССЕЛЯ ТИП 6SN1111-0AA00-0BA1 И СЕТЕВОГО ФИЛЬТРА ТИП 6SL3000-0BE21-6AA0 | 20 | по запросу (D) | 1 | | 6SL3000-0FE23-6AA0 | SINAMICS / SIMODRIVE 611 HF-СЕТЕВОЙ ФИЛЬТР-ПАКЕТ 36 КВТ ВХ.: 3-ФАЗ. 380-480В, 50/60ГЦ СОСТОИТ: HF-СЕТЕВОЙ ДРОССЕЛЬ ТИП 6SN1111-0AA00-0CA1 И СЕТЕВОЙ ФИЛЬТР ТИП 6SL3000-0BE23-6AA0 | 32.5 | по запросу (D) | 1 | | 6SL3000-0FE25-5AA0 | SINAMICS / SIMODRIVE 611 HF-СЕТЕВОЙ ФИЛЬТР ПАКЕТ 55 КВТ ВХ.: 3-ФАЗ. 380-480 В, 50/60ГЦ ВКЛЮЧ.: HF СОПРОТИВЛ. ВНУТР. КОНТУР. ТИП 6SN1111-0AA00-0DA1 И LINE ФИЛЬТР ТИП 6SL3000-0BE25-5AA0 | 43.1 | по запросу (D) | 1 | | 6SL3000-0FE28-0AA0 | SINAMICS / SIMODRIVE 611 HF-СЕТЕВОЙ ФИЛЬТР-ПАКЕТ 80 КВТ ВХ.: 3AC 380-480В, 50/60ГЦ СОДЕРЖ.: HF-СЕТЕВОГО ДРОССЕЛЯ ТИП 6SN1111-0AA00-0EA0 И СЕТЕВОГО ФИЛЬТРА ТИП 6SL3000-0BE28-0AA0 | 48.6 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3060-1FE21-6AA0 | SINAMICS НАБОР АДАПТЕРОВ ДЛЯ СЕТЕВЫХ МОДУЛЕЙ ACTIVE 16 КВТ СЕТЕВОЙ ФИЛЬТР И СЕТЕВОЙ ДРОССЕЛЬ | 4.875 | по запросу (D) | 1 |
|
|
