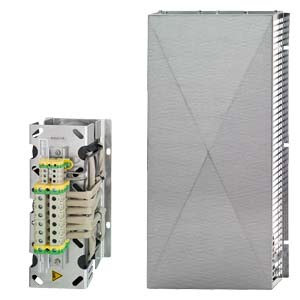

Сетевые фильтры - общая информация

На оборудовании, которое было специально разработано для обеспечения EMC, сетевые фильтры работают вместе с сетевыми дросселями для ограничения кондуктивных помех, излучаемых силовыми модулями, до предельных значений класса A1 и эффективной защиты системы преобразования от помех со стороны сети, как определено в EN 55011 и категории C2 по EN 61800 3. сетевые фильтры подходят только для непосредственного подключения к системам TN согласно EN 61000-2-4/IEC 61000-2-4. Для приводов SIMODRIVE 611 имеются опционный спектр сетевых фильтров, которые соответствуют диапазону мощности:

• Широкополосные сетевые фильтры работают в диапазоне частот от 2 кГц до 30 МГц. Таким образом, они уменьшают воздействия низких частот на систему и отрицательные воздействия или неисправности других нагрузок (например, электронного оборудования), подключенного к той же самой сети электропитания.
• Базовые сетевые фильтры для модулей I/R предназначены для использования на станках, в которых необходимо уменьшить кондуктивные помехи в диапазоне радиопомех от 150 кГц до 30 МГц в соответствие с положениями EMC.

Примечание: Станкостроитель (OEM) не может поставлять станок или оборудование в пределах ЕС, пока не будет соблюдена декларация CE-EMC о соответствии для оборудования согласно стандартам EMC (стандарт продуктов IEC/EN 61800 3; VDE 0160 T 100). Сетевой фильтр и сетевые дроссели необходимы для достижения этого соответствия. Сетевые фильтры для модулей I/RF могут использоваться как в режиме синусоидального тока, так и в режиме блокирующего тока. Использование других фильтров может привести к превышению предельных значений, резонансу, перенапряжению и неисправности двигателя или устройства.



Дальнейшая информация

Преобразователи SIMODRIVE 611

Дальнейшую информацию см. в руководстве по конфигурированию для SIMODRIVE 611 digital, преобразователей и нормативы EMC для SINUMERIK, SIROTEC, SIMODRIVE, SIMOTION, SINAMICS S120. Подходящие кабели см. Системы соединений MOTION-CONNECT.



Designation	Заказной №.
Руководство по конфигурированию Преобразователь SIMODRIVE 611 digital
Немецкий	6SN1197-0AA00-1AP1
Английский	6SN1197-0AA00-1BP1
Итальянский	6SN1197-0AA00-1CP0
Французский	6SN1197-0AA00-1DP0
Испанский	6SN1197-0AA00-1EP0



Дополнительную информацию см.:

http://support.automation.siemens.com/WW/view/en/10804940/133300





Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6SN1197-0AA00-1AP1	752	SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЫПУСК 05/08, НЕМЕЦКИЙ	99.50
6SN1197-0AA00-1BP1	752	SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЕРСИЯ 05/08, АНГЛИЙСКИЙ	99.50
