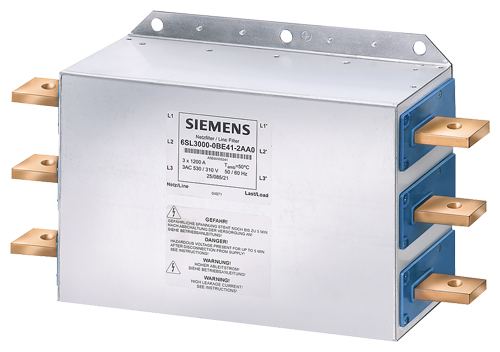

Сетевые фильтры Сетевой фильтр для силовых модулей типоразмера FSA

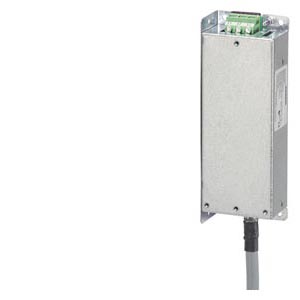

Сетевой фильтр для силовых модулей PM240 типоразмер FSGX
С одним из дополнительных сетевых фильтров силовоймодуль достигает более высокого класса радиопомех.
Интеграция
Сетевые фильтры Типоразмер FSA силового модуля PM240 предлагаетсятолько без встроенного сетевого фильтра класса A.Поэтому имеется каркасный фильтр для достижениякласса A. Для достижения класса B имеется каркасныйфильтр класса В.Типоразмеры FSB и FSC силового модуля PM240предлагаются как без, так и со встроенным сетевымфильтром класса A. Для достижения класса B силовыемодули PM240 со встроенным сетевым фильтром класса Aдополнительно должны быть оснащены каркаснымфильтром класса В.Для типоразмера FSGX силового модуля PM240 имеетсявнешний сетевой фильтр класса A.Типоразмеры FSC силового модуля PM250 предлагаютсятолько со встроенным сетевым фильтром класса A. Длядостижения класса В силовые модули PM250дополнительно должны быть оснащены каркаснымфильтром класса В.Дополнительные сетевые фильтры класса В для силовогомодуля PM260 отсутствуют.
Имеющиеся опциональные сетевые фильтры в зависимости от используемых силовых модулей
|
| типоразмер | ||||||
|---|---|---|---|---|---|---|---|
|
| FSA | FSB | FSC | FSD | FSE | FSF | FSGX |
| Силовой модуль PM230 | |||||||
| Доступныетипоразмеры | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | – |
| Активные компоненты со стороны сети | |||||||
| Сетевой фильтркласса A | I | I | I | I | I | I | – |
| Сетевой фильтркласса B | I | I | I | I | I | I | – |
| Силовой модуль PM240 со встроенным тормозным прерывателем | Без встроенного тормозного прерывателя | ||||||
| Доступныетипоразмеры | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Активные компоненты со стороны сети | |||||||
| Сетевой фильтркласса A | U | F | F | F | F | F/S 1) | S 1) |
| Сетевой фильтркласса B | U | U | U | – | – | – | – |
| Силовой модуль PM250 с ведомой сетью рекуперацией энергии | |||||||
| Доступныетипоразмеры | – | – | ✓ | ✓ | ✓ | ✓ | – |
| Активные компоненты со стороны сети | |||||||
| Сетевой фильтркласса A | – | – | I | F | F | F | – |
| Сетевой фильтркласса B | – | – | U | – | – | – | – |
| Силовой модуль PM260 с ведомой сетью рекуперацией энергии и встроенным синусоидальным фильтром | |||||||
| Доступныетипоразмеры | – | – | – | ✓ | – | ✓ | – |
| Активные компоненты со стороны сети | |||||||
| Сетевой фильтркласса A | – | – | – | F | – | F | – |
| Сетевой фильтркласса B | – | – | – | – | – | – | – |
U = подстраиваниеS = пристраивание сбокуI = встраивание– = невозможноF = предлагаются силовые модули без и со встроенным фильтромкласс A
1)Силовые модули PM240 FSF от 110 кВт и FSGX предлагаются толькобез встроенного фильтра класса A. Вместо этого предлагаетсяопциональный сетевой фильтр класса A для пристраивания сбоку.
Технические данные
Сетевые фильтры | Напряжение сети 3 AC 380 … 480 В | Сетевой фильтр класса A | ||||
|---|---|---|---|---|---|
|
| 6SE6400-2FA00-6AD0 | 6SL3203-0BE32-5AA0 | 6SL3000-0BE34-4AA0 | 6SL3000-0BE36-0AA0 | |
| Ном. ток | A | 6 | 250 | 440 | 600 |
| Подключение к сети L1, L2, L3 |
| клеммы под винт | на корпусе черезвинтовую шпильку M8 | 1 х отверстие для M10предусмотрено для дляподключения к шине | 1 х отверстие для M10предусмотрено для дляподключения к шине |
| мм2 | 2.5 | – | – | – |
| Подключение нагрузки U, V, W |
| экранированный кабель | на корпусе черезвинтовую шпильку M8 | на корпусе черезвинтовую шпильку M10 | на корпусе черезвинтовую шпильку M10 |
| мм2 | 3 × 2.5 | – | – | – |
| м | 0.4 (1.31) | – | – | – |
| PE-соединение |
| на корпусе черезвинтовую шпильку M4 | подключение плоскойшиной для винта M10 | 1 х отверстие для M8 | 1 х отверстие для M10 |
| Степень защиты |
| IP20 | IP00 | IP00 | IP00 |
| Размеры |
|
|
|
|
|
| мм | 73 (2.87) | 240 (9.45) | 360 (14.17) | 400 (15.75) |
| мм | 200 (7.87) | 360 (14.17) | 240 (9.45) | 265 (10.43) |
| мм | 42.5 (1.67) | 116 (4.57) | 116 (4.57) | 140 (5.51) |
| Подстраивание возможно |
| Да | Нет | Нет | Нет |
| Вес, около | кг | 0.5 (1.10) | 12.4 (27.3) | 12.3 (27.1) | 19 (41.9) |
| Подходит длясилового модуля PM240 | Тип | 6SL3224-0BE13-7UA0 6SL3224-0BE15-5UA0 6SL3224-0BE17-5UA0 6SL3224-0BE21-1UA0 6SL3224-0BE21-5UA0 | 6SL3224-0BE38-8UA0 6SL3224-0BE41-1UA0 | 6SL3224-0XE41-3UA0 6SL3224-0XE41-6UA0 | 6SL3224-0XE42-0UA0 |
| Подходит длясилового модуля PM250 |
| – | – | – | – |
|
| FSA | FSF | FSGX | FSGX |
| Напряжение сети 3 AC 380 … 480 В | Line filter class B | |||
|---|---|---|---|---|
|
| 6SE6400-2FB00-6AD0 | 6SL3203-0BE21-6SA0 | 6SL3203-0BD23-8SA0 | |
| Ном. ток | A | 6 | 10.2 | 39.4 |
| Подключение к сети L1, L2, L3 |
| клеммы под винт | клеммы под винт | клеммы под винт |
| мм2 | 2.5 | 2.5 | 4 |
| Подключение нагрузки U, V, W |
| экранированный кабель | экранированный кабель | экранированный кабель |
| мм2 | 3 × 2.5 | 3 × 2.5 | 3 × 4 |
| м | 0.4 (1.31) | 0.4 (1.31) | 0.4 (1.31) |
| PE-соединение |
| на корпусе черезвинтовую шпильку M4 | на корпусе через винтовуюшпильку M4 | на корпусе через винтовуюшпильку M4 |
| Степень защиты |
| IP20 | IP20 | IP20 |
| Размеры |
|
|
|
|
| мм | 73 (2.87) | 153 (6.02) | 190 (7.48) |
| мм | 200 (7.87) | 296 (11.65) | 362 (14.25) |
| мм | 42.5 (1.67) | 50 (1.97) | 55 (2.17) |
| Подстраивание возможно |
| Да | Да | Да |
| Вес, около | кг | 0.5 (1.10) | 1.5 (3.31) | 2.3 (5.07) |
| Подходит длясилового модуля PM240 | Тип | 6SL3224-0BE13-7UA0 6SL3224-0BE15-5UA0 6SL3224-0BE17-5UA0 6SL3224-0BE21-1UA0 6SL3224-0BE21-5UA0 | 6SL3224-0BE22-2AA0 6SL3224-0BE23-0AA0 6SL3224-0BE24-0AA0 | 6SL3224-0BE25-5AA0 6SL3224-0BE27-5AA0 6SL3224-0BE31-1AA0 |
| Подходит длясилового модуля PM250 |
| – | – | 6SL3225-0BE25-5AA1 6SL3225-0BE27-5AA1 6SL3225-0BE31-1AA1 |
|
| FSA | FSB | FSC |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SE6400-2FA00-6AD0 | 325 | MICROMASTER 4 ФИЛЬТР ЭМС 380В-480 В 3-ФАЗН. 6A ЦОКОЛЬ FSA - КЛАСС A | 91.53 |
| 6SE6400-2FB00-6AD0 | 325 | MICROMASTER 4 ФИЛЬТР ЭМС 380В-480 В 3-ФАЗН. 6A ЦОКОЛЬ FSA - КЛАСС B | 114.68 |
| 6SL3000-0BE34-4AA0 | 751 | SINAMICS/MICROMASTER СЕТЕВОЙ ФИЛЬТР PX ВХОД:3-ФАЗН. 380-480 В,50/60 ГЦ 440A | 1847.90 |
| 6SL3000-0BE36-0AA0 | 751 | SINAMICS/MICROMASTER СЕТЕВОЙ ФИЛЬТР PX ВХОД: 3-ФАЗН. 380-480 В, 50/60 ГЦ 600A | 2128.59 |
| 6SL3203-0BD23-8SA0 | 325 | SINAMICS ДОПОЛНИТЕЛЬНЫЙ СЕТЕВОЙ ФИЛЬТР КЛ. B ДЛЯ СИЛОВОГО МОДУЛЯ FSC НАКЛАДНОЙ 3-ФАЗН. 380-480 В 39,4A 362 X 190 X 55 ММ В X Ш X Г | 233.82 |
| 6SL3203-0BE17-7BA0 | 325 | SINAMICS LINE FILTER CLASS B FOR POWER MODULE FSA FOOT PRINT 3AC 380V-480V 11,4A | 216.14 |
| 6SL3203-0BE21-6SA0 | 325 | SINAMICS ДОПОЛНИТЕЛЬНЫЙ СЕТЕВОЙ ФИЛЬТР КЛ. B ДЛЯ СИЛОВОГО МОДУЛЯ FSB НАКЛАДНОЙ 3-ФАЗН. 380-480 В 10,2A 296 X 153 X 50 ММ В X Ш X Г | 187.06 |
| 6SL3203-0BE21-8BA0 | 325 | SINAMICS LINE FILTER CLASS B FOR POWER MODULE FSB FOOT PRINT 3AC 380V-480V 23,5A | 378.25 |
| 6SL3203-0BE23-8BA0 | 325 | SINAMICS LINE FILTER CLASS B FOR POWER MODULE FSC FOOT PRINT 3AC 380V-480V 49,4A | 486.32 |
| 6SL3203-0BE27-5BA0 | 325 | SINAMICS LINE FILTER CLASS B FOR POWER MODULE FSD 3AC 380V-480V 72A | 648.42 |
| 6SL3203-0BE31-1BA0 | 325 | SINAMICS LINE FILTER CLASS B FOR POWER MODULE FSE 3AC 380V-480V 105A | 821.33 |
| 6SL3203-0BE31-8BA0 | 325 | SINAMICS LINE FILTER CLASS B FOR POWER MODULE FSF 3AC 380V-480V 204A | 1340.07 |
| 6SL3203-0BE32-5AA0 | 325 | SINAMICS ДОПОЛНИТЕЛЬНЫЙ СЕТЕВОЙ ФИЛЬТР КЛ. A ДЛЯ СИЛОВОГО МОДУЛЯ PM240 FSF 110 КВТ И БОЛЕЕ, LO 3-ФАЗН. 380-480 В 250A 360 X 240 X 116 ММ В X Ш X Г | 1070.02 |
