На заводах с жесткими EMC-требованиями, линейные фильтры для размеров FSA ограничивают индуктивные помехи, исходящие от модуля питания PM340 до граничных значений класса A1, как определено в EN 55011 и категории C2, как определено в EN 61800 3, Линейный фильтр можно использовать только для прямого подключения к TN системам (заземления).
Примечание: Линейный фильтр разработан только для модулей питания PM340 с размером FSA и напряжения в сети 380 В до 480 В 3 перм.ток. Все остальные модули питания PM340 доступны с интегрированным сетевым фильтром. |

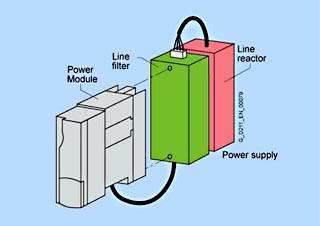

ИнтеграцияЛинейные фильтры, линейные реакторы и модули питания можно устанавливать друг перед другом..  |
Технические данные | Напряжение сети 380 В до 480 В 3 AC | Сетевой фильтр | | Номинальный ток | 6 A | | Потеря мощности | < 5 Вт | | Подключение линии питания
L1, L2, L3 | 2.5 мм Штекер под винт2 | | PE-соединение | на корпусе с болтами M4 | | Подключение загрузки
U, V, W
| Экранированный кабель 3 x 2,5 мм2
0.4 м (1,3 фт) длина
| | Степень защиты | IP20 (С правильно подключенным кабелем подключения загрузки) | | Вес, приблиз. | 0,5 кг (1 фнт) | | Ширина | 73,5 мм (2,89 дюйм) | | Высота | 200 мм (7,87 дюйм) | | Глубина | 44 мм (1,73 дюйм) | | Можно использовать для
модуль питания PM340
Тип
| 6SL3210-1SE11-...
6SL3210-1SE12-...
6SL3210-1SE13-...
6SL3210-1SE14-... |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SE6400-2FA00-6AD0 | MICROMASTER 4 НАКЛАДНОЙ ФИЛЬТР ЭМС 380V-480V 3AC 6А ТИПОРАЗМЕР A - КЛ. A | 0.5 | 3 - 5 недель (A) | 1 |
|
|
