Сетевые кабели
- Широкий спектр кабелей для применения в различных условиях эксплуатации.
- Высокая устойчивость к воздействию внешних электромагнитных полей благодаря двойному экранированию жил.
- Кабель с оболочкой без включений галогена, не выделяющий вредных газов при горении.
- Специальные отметки на оболочке кабеля через каждый метр его длины.
- Гибридные кабели для передачи данных и питания аппаратуры.
Особенности
Сетевые кабели
- Широкий спектр сетевых кабелей для различных условий эксплуатации.
- Двойное экранирование, обеспечивающее высокую устойчивость к воздействию внешних электромагнитных полей.
- Сокращение времени монтажа за счет использования технологии FastConnect.
- Применение гибридных кабелей для питания аппаратуры и передачи данных.
Область применения
Сетевые кабели
- Имеются в распоряжении различные типы кабелей для всевозможных приложений применения сетей PROFIBUS.
- При построении сетей PROFIBUS лучше использовать перечисленные типы кабелей.
Дизайн

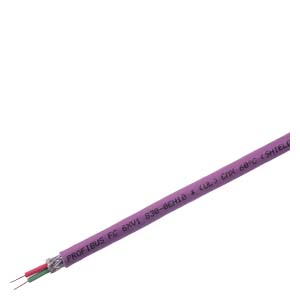

Сетевые кабели Сетевые кабели PROFIBUS - это экранированные витые пары, имеющие круглое поперечное сечение. Все сетевые кабели PROFIBUS характеризуются следующими показателями:
- Двойное экранирование жил, позволяющее осуществлять надежную передачу данных в промышленных условиях.
- Заземление кабелей выполняется через корпуса сетевых соединителей или сетевых терминалов.
- Длина кабеля наносится на его оболочке.
Кабели FastConnect имеют специальное исполнение и позволяют использовать для разделки специальный инструмент. Это позволяет существенно сократить время на их разделку и установку сетевых соединителей.
- PROFIBUS FC Standard Cable: обеспечивает возможность быстрого монтажа соединительных линий PROFIBUS.
- PROFIBUS FC Robust Cable: кабель для прокладки в химически агрессивных средах с воздействием вибрации и тряски.
- PROFIBUS FC Food Cable: кабель для применения в пищевой промышленности, производстве напитков, табачном производстве.
- PROFIBUS FC Underground Cable: кабель для прокладки в земле, имеющий дополнительные элементы бронирования.
- PROFIBUS FC Trailing Cable: кабель для подключения аппаратуры, располагаемой на подвижных частях оборудования.
- PROFIBUS FC FRNC Cable: экранированная витая пара с оболочкой, не выделяющей вредных газов при горении.
Кабели, не отвечающие требованиям технологии FastConnect:
- PROFIBUS Festoon Cable: гибкий сетевой кабель для специальных применений (гирлянды).
- PROFIBUS Flexible Cable: гибкий сетевой кабель для подключения аппаратуры, расположенной на движущихся частях оборудования. До 5000000 циклов изгиба под углом ±180° на участке длиной 1м.
- PROFIBUS ECOFAST Hybrid Cable: кабель с 2 жилами для передачи данных и 4 жилами для питания ECOFAST станций.
Технические данные
Дальнейшая информация
Сетевые кабели Сетевой кабель поставляется по метражу отрезками требуемой длины (минимальная длина 20м). При протяженности сети свыше 1000м соединение отдельных сегментов производится через специальные терминалы, обеспечивающие соединение не только сигнальных жил кабеля, но и их экранов.
FastConnect
Применение PROFIBUS кабелей FC и специального инструмента для удаления изоляции позволяет существенно ускорить и упростить операции по монтажу электрических каналов связи.
Монтаж кабеля
При транспортировке и хранении сетевого кабеля на его концы должны надеваться герметизирующие колпачки.
Не допускается использование радиусов изгиба кабеля меньше допустимых. В противном случае может быть повреждена изоляция и оболочка кабеля.
Для прокладки кабеля в земле или строительных конструкциях может быть использован только сетевой кабель, предназначенный для прокладки в земле. Однако в этом случае лучше использовать оптоволоконный кабель.
Для электрических линий связи, особенно для линий, проложенных в земле, необходимо использовать мероприятия по молниезащите.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6XV1830-0EH10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.46 |
| 6XV1830-0EN20 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 20 M | 29.26 |
| 6XV1830-0EN50 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 50 M | 73.14 |
| 6XV1830-0ET10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 100 M | 146.28 |
| 6XV1830-0ET20 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 200 M | 292.56 |
| 6XV1830-0ET50 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 500 M | 731.40 |
| 6XV1830-0EU10 | 5K1 | SIMATIC NET, PB FC СТАНДАРТНЫЙ КАБЕЛЬ, СЕТЕВОЙ КАБЕЛЬ ДВУЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ДЛЯ БЫСТРОГО МОНТАЖА, МАКСИМАЛЬНАЯ ДЛИНА: 1000 M, | 1314.40 |
| 6XV1830-0GH10 | 5K2 | SIMATIC NET, ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), С PE-ОБОЛОЧКОЙ, ДЛЯ ПРИМЕНЕНИЯ В ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ, 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 3.11 |
| 6XV1830-0JH10 | 5K2 | SIMATIC NET, ЭКРАНИР. PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC) С PUR-ОБОЛОЧКОЙ, 2-ЖИЛЬНЫЙ, ДЛЯ ПРОКЛ. В ХИМ. АГРЕСИВНЫХ СРЕДАХ С ПОВЫШ. УРОВНЕМ МЕХ. ВОЗДЕЙСТВИЙ, ПОСТАВКА ОТРЕЗКАМИ ДЛИНОЙ 20 .. . 1000 M | 3.52 |
| 6XV1830-0LH10 | 5K2 | SIMATIC NET, ОГНЕСТОЙКИЙ PROFIBUS КАБЕЛЬ (FRNC) ДЛЯ БЫСТРОГО МОНТАЖА (FC), ЭКРАНИРОВАННЫЙ, 2-ЖИЛЬНЫЙ, БЕЗ СОДЕРЖАНИЯ ГАЛЛОГЕНА С ОБОЛОЧКОЙ ИЗ СОПОЛИМЕРА. ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 1.74 |
| 6XV1830-0MH10 | 5K2 | SIMATIC NET, КОРАБЕЛЬНЫЙ (SIENOPYR) PROFIBUS КАБЕЛЬ, ЭКРАНИРОВАННЫЙ, 2-ЖИЛЬНЫЙ, ДЛЯ ИСПОЛЬЗОВАНИЯ НА СУДАХ И БЕРЕГОВЫХ УСТАНОВКАХ. ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 8.93 |
| 6XV1830-0PH10 | 5K2 | SIMATIC NET, PROFIBUS ОСОБО ГИБКИЙ КАБЕЛЬ, МАКС.ДЛИНА ДЛЯ ЗАКАЗА: 1000M, МИН.ДЛИНА: 20 M, ПРОДАЖА ПО МЕТРУ | 5.15 |
| 6XV1830-1EN50 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ КАБЕЛЬ PROFIBUS ДЛЯ БЫСТРОГО МОНТАЖА, 2-ПРОВОДНОЙ ШИННЫЙ КАБЕЛЬ, ЭКРАНИРОВАННЫЙ, СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ДЛЯ БЫСТРОГО МОНТАЖА, 50 M В БОКС-БОБИНЕ | 105.36 |
| 6XV1830-1ET10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ КАБЕЛЬ PROFIBUS ДЛЯ БЫСТРОГО МОНТАЖА, 2-ПРОВОДНОЙ ШИННЫЙ КАБЕЛЬ, ЭКРАНИРОВАННЫЙ, СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ДЛЯ БЫСТРОГО МОНТАЖА, 100 M В БОКС-БОБИНЕ | 185.50 |
| 6XV1830-3EH10 | 5K2 | SIMATIC NET, ТРЕЙЛИНГОВЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), УСКОРЕНИЕ ДО 4M/С.КВ., ДО 3 МЛН. ЦИКЛО ИЗГИБА С РАДИУСОМ 60 MM, 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 5.68 |
| 6XV1830-3FH10 | 5K2 | SIMATIC NET, PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 2.46 |
| 6XV1830-3GH10 | 5K2 | SIMATIC NET, PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, УСКОРЕНИЕ ДО 4М/С.КВ, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 6.78 |
| 6XV1831-2A | 5K2 | SIMATIC NET, ССТАНДАРТНЫЙ КАБЕЛЬ PB FC IS GP, ШИННЫЙ ДВУХПРОВОДНЫЙ КАБЕЛЬ ДЛЯ СЕТЕЙ PROFIBUS, ЭКРАНИРОВАННЫЙ, СПЕЦИАЛЬНО ДЛЯ БЫСТРОГО МОНТАЖА, МАКС. ДЛИНА ОТРЕЗКА: 1000 M, МИНИМАЛЬНАЯ: 20 M, ПРОДАЖА ПО МЕТРАЖУ | 1.92 |
| 6XV1831-2K | 5K2 | SIMATIC NET, PB FC ГИБКИЙ КАБЕЛЬ GP, 2-ПРОВОДНОЙ, ЭКРАНИРОВАННЫЙ, СПЕЦ. ДИЗАЙН ДЛЯ БЫСТРОЙ УСТАНОВКИ, МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА ПРИ ЗАКАЗЕ 20 M, ПРОДАЖА ПО МЕТРАЖУ | 4.12 |
| 6XV1831-2L | 5K2 | SIMATIC NET, PB FC ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, PROFIBUS ТРЕЙЛИНГОВЫЙ КАБЕЛЬ, МАКС. УСКОРЕНИЕ 4М/С*С, МИНИМУМ 3 МЛН. ЦИКЛОВ ИЗГИБА, МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА 120 MM, ДВУХЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПРОДАЖА ПО МЕТРАЖУ, МАКС.ДЛИНА: 1000 M, МИНИМАЛЬНАЯ ДЛИНА ДЛЯ ЗАКАЗ | 5.68 |
| 6XV1860-2R | 5K2 | SIMATIC NET, ГИБРИДНЫЙ СТАНДАРТНЫЙ КАБЕЛЬ PROFIBUS, КАБЕЛЬ С ДВУМЯ МЕДНЫМИ ЖИЛАМИ (1.5 КВ.MM) И ДВУМЯ МЕДНЫМИ ЖИЛАМИ (0.64 MM) ЭКРАНИРОВАННЫЙ, ДЛЯ ET200, ПРОДАЖА ПО МЕТРАЖУ. МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА 20 М | 5.72 |
| 6XV1860-2S | 5K2 | SIMATIC NET, ГИБРИДНЫЙ СТОЙКИЙ КАБЕЛЬ PROFIBUS ТРЕЙЛИНГОВОГО ТИПА, КАБЕЛЬ С ДВУМЯ МЕДНЫМИ ЖИЛАМИ (1.5 КВ.MM) И ДВУМЯ МЕДНЫМИ ЖИЛАМИ (0.64 MM) ЭКРАНИРОВАННЫЙ, ДЛЯ ET200, ПРОДАЖА ПО МЕТРАЖУ. МАКСИМАЛЬНАЯ ДЛИНА 1000 M, МИНИМАЛЬНАЯ ДЛИНА 20 М | 8.59 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7972-0BA52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 38.90 |
| 6ES7972-0BB52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 50.77 |
| 6GK1500-0FC10 | 5K2 | SIMATIC NET, PB FC RS 485 PLUG 180, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ PROFIBUS С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ, ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM, СКОРОСТЬ ПЕРЕДАЧИ: 12 МБИТ/С, ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С РАЗДЕЛИИТЕЛЬНОЙ ФУНКЦИЕЙ, ПЛАСТИКОВЫЙ КОРПУС | 50.56 |
| 6GK1905-6AA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS | 62.96 |
| 6GK1905-6AB00 | 5K2 | SIMATIC NET, ЗАПАСНЫЕ НОЖИ ДЛЯ ИНСТРУМЕНТА ПО БЫСТРОЙ РАЗДЕЛКЕ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS, УПАКОВКА ИЗ 5 ШТУК | 68.58 |
| 6GK1975-1AA00-3AA0 | 5DK | SIMATIC NET, КОЛЛЕКЦИЯ РУКОВОДСТВ ПО СИСТЕМАМ, ПРОТОКОЛАМ, ПРОДУКТАМ,... ИЗДАНИЕ 2007, НАDVD, НЕМ./АНГЛ. | 84.38 |
