Сетевые переходы FF

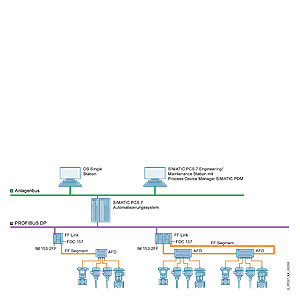

Пример DP/FF маршрутизации с FF Link
С помощью блока связи FF Link в качестве маршрутизатора между PROFIBUS DP и FOUNDATION Fieldbus H1 (FF), полевой сегмент с 31 совместимыми FF-H1полевыми устройствами может интегрироваться в систему управления процессом SIMATIC PCS 7. Модульный FF Link может конфигурироваться различным образом, в зависимости от конфигурации PROFIBUS DP (обычная или резервированная) и FOUNDATION Fieldbus H1 (см. секцию FOUNDATION Fieldbus H1, введени). Один или два IM 153‑2 FF интерфейсных модуля сопрягаются с одним или парой соединителей FDC 157.
FF Link является одновременно подчиненным устройством на PROFIBUS DP и мастером FOUNDATION Fieldbus H1. Он разделяет сетевые характеристики, коммуникационные протоколы и время реакции обоих сетей.
FF Link мастер интегрирован в IM 153-2 FF. Обычно IM 153-2 FF использует его для управления коммуникациями на сегменте FOUNDATION Fieldbus H1 в качестве LAS (Link Active Scheduler). В случае ошибок или выхода из строя, резервированный партнерский модуль или устройство с характеристиками резервного мастера ("Backup Link Master") берет управление коммуникациями на себя. Это также позволяет использовать локальные контуры управления в FF полевых устройствах (Control in the Field), независимо от контроллера высшего уровня.
Дизайн
Сетевые переходы FF FF Link
FF Link является модульной комбинацией в S7-300 конструктивном исполнении интерфейсного модуля IM 153‑2 FF PROFIBUS DP и соединителя FDC 157 (оба как в одиночном так и резервированном представлении в зависимости от требуемой конфигурации установки).
Допустимы следующие комбинации (см. также секцию FOUNDATION Fieldbus H1, введение):
- Один PROFIBUS DP интерфейсный модуль(1 x IM 153-2 FF)
- Линейная архитектура с одним соединителем (1 x FDC 157)
- Линейная архитектура с резервированными соединителями (2 x FDC 157) и AFS (активный полевой распределитель)
- Кольцевая архитектура с соединителем и резервированием средой передачи (2 x FDC 157)
- Резервированный PROFIBUS DP интерфейсный модуль (2 x IM 153-2 FF)
- Линейная архитектура с одним соединителем (1 x FDC 157)
- Линейная архитектура с резервированными соединителями (2 x FDC 157) и AFS (активный полевой распределитель)
- Кольцевая архитектура с соединителем и резервированием средой передачи (2 x FDC 157)
В минимальной конфигурации состоящей из одного IM 153‑2 FF и одного FDC 157 соединителя, компоненты могут соединяться через внутреннюю S7 шину с помощью пассивного шинного коннектора.
Для FF Link в резервированной конфигурации должны использоваться активные шинные компоненты, вместо пассивных , разрешая таким образом горячую замену индивидуальных модулей.
Если не реализовано централизованное 24 V DC вводное питание, возможно использование модулей питания PS 307 или PS 305. Рекомендуется резервированное 24 V DC питание, например, посредством двух PS 307/PS 305, для конфигурации FF Link с резервированными IM 153‑2 FF High Feature интерфейсными модулями.
Каждый FF сегмент может подключаться к FF Link. Возможен линейный сегмент с одним соединителем, линейный сегмент с резервированным соединителем или кольцевая структура с резервированием среды передачи.
Следующие базовые компоненты доступны для конфигурирования FF Link:
- IM 153-2 FF iинтерфейсный модуль
- FDC 157 соединитель
- Компоненты резервирования и горячей замены
- Монтажная рейка для горячей замены (как альтернатива стандартной)
- BM PS/IM для 1 модуля питания и 1 IM 153‑2 FF модуля, расширенный температурный диапазон
- BM IM/IM для 2 IM 153‑2 FF модулей, для стандартной и резервированной конфигурации, расширенный температурный диапазон
- BM FDC для 1 FDC 157 соединителя, расширенный температурный диапазон
- BM FDC/FDC для 2 FDC 157 соединителей, расширенный температурный диапазон
Дополнительные опции:
- PS 307 блок питания для 120/230 V AC; 24 V DC, версии для 2, 5 или 10 A, илиPS 305 блок питания для 24/48/60/110 V DC; 24 V DC, 2 A
Технические данные
Сетевые переходы FF | FDC 157 соединитель | |
| Шинное соединение | |
| Соединение для FOUNDATION Fieldbus H1 | 4-полюсный винтовой зажим с возможность выбора терминального резистора |
| Характеристики модуля | |
| Степень защиты | IP20 |
| Скорость передачи по внутренней шине | 45.45 Kbit/s |
| Скорость передачи FOUNDATION Fieldbus H1 | 31.25 Kbit/s |
| Коммуникационный протокол | FOUNDATION Fieldbus H1 |
| Напряжение, токи, потенциалы | |
| Питание | 24 V DC (20.4 V ... 28.8 V) |
| Защита от переполюсовки | Да |
| Защита от бросков напряжения | Да |
| Напряжение на выходе (FF) | 31 ± 1 V DC |
| Напряжение мониторинга | 15.5 V |
| Мониторинг перенапряжения | U > 35 V; latching cutoff |
| Допустимый перерыв в питании | Min. 5 ms |
| Ток на выходе (FF) (для питания всех FF полевых устройств) | 1 A |
| Гальваническая развязка 24 V DC |
|
| Да |
| Да |
| Да |
| Да |
| Потребление питания модулей (24 V DC) | max. 2.3 A |
| Потеря мощности на модулях | Max. 13.4 W |
| Состояние, прерывания, диагностика | |
| Дианостические индикаторы |
|
| Красный LED "SF" |
| Красный LED "BF" |
| Внешние условия | |
| Рабочие температуры |
|
| -25 ... +60 °C |
| -25 ... +40 °C |
| Размеры и вес | |
| Размеры(I x В x Г) в mm | 80 x 125 x 130 |
| Вес | прибл. 550 g |
| IM 153-2 FF | |
| Функции | Связь PROFIBUS DP (подчиненое состояние) и FOUNDATION Fieldbus H1 (мастер) с поддержкой функции "Configuration in Run" Функции FF link реализуются только при расширении IM 153‑2 FF одним или парой FDC 157 соединителей. Без них функционирование IM 153‑2 FF не поддерживается. |
| Шинное соединение | |
| Подключение к PROFIBUS DP | 9-pin коннектор типа D |
| Характеристики модуля | |
| Степень защиты | IP20 |
| Скорость обмена DP master system | 9.6; 19.2; 45.45; 93.75; 187.5; 500 Kbit/s; 1.5; 3; 6; 12 Mbit/s |
| Коммуникационный протокол | PROFIBUS DP/FOUNDATION Fieldbus H1 |
| Длина пакета |
|
| Max. 244 bytes |
| Max. 244 bytes |
| Max. 244 bytes |
| Max. 244 bytes |
| Напряжение, токи, потенциалы | |
| Питание | 24 V DC (20.4 V ... 28.8 V) |
| Защита от переполюсовки | Да |
| Допустимый перерыв в питании | 20 ms |
| Гальваническая развязка |
|
| Да |
| Нет |
| Потребление питания модулей (24 V DC) | max. 100 mA |
| Потеря мощности | Тип. 2 W |
| Ввод, конструктив | 4-полюсный винтовой зажим, перемычка между PE и M24 Для операций без заземления, перемычка должна быть удалена (независимо от этого, DP интерфейс всегда незаземлен) |
| Состояние, прерывания, диагностика | |
| Дианостические индикаторы |
|
| Красный LED "SF" |
| Красный LED "BF 1" |
| Красный LED "BF 2" |
| Желтый LED "ACT" |
| Зеленый "ON" LED |
| Внешние условия | |
| Рабочие температуры |
|
| -25 ... +60 °C |
| -25 ... +40 °C |
| Размеры и вес | |
| Размеры (Ш x В x Г) в mm | 40 x 125 x 130 |
| Вес | прибл. 350 g |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG1195-7HA00-2XA0 | 473 | SIPLUS ET200M ШИННЫЙ МОДУЛЬ, ТЕМП. ДИАПАЗОН ОТ -25... +60 ГРАД. ЦЕЛЬСИЯ, НА БАЗЕ МОДУЛЯ 6ES7195-7HA00-0XA0 | 91.58 |
| 6ES7195-1GA00-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 45.05 |
| 6ES7195-1GC00-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 2000 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 157.83 |
| 6ES7195-1GF30-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 530 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 49.61 |
| 6ES7195-1GG30-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 620 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 56.29 |
| 6ES7195-1JA00-0XA0 | 250 | SIMATIC DP, ET 200M, 4 КРЫШКИ ДЛЯ УСТАНОВКИ НА СВОБОДНЫЕ РАЗЪЕМЫ ШИННЫХ СОЕДИНИТЕЛЕЙ И 1 КРЫШКА ДЛЯ ИЗОЛЯЦИИ ВНУТРЕННЕЙ ШИНЫ СТАНЦИИ | 9.92 |
| 6ES7195-7HD80-0XA0 | 280 | SIMATIC DP, АКТИВНЫЙ ШИННЫЙ СОЕДИНИТЕЛЬ BM IM157: ДЛЯ УСТАНОВКИ ИНТЕРФЕЙСНОГО МОДУЛЯ IM157 DPV1; РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР; ГОРЯЧАЯ ЗАМЕНА ИНТЕРФЕЙСНОГО МОДУЛЯ | 118.72 |
| 6ES7195-7HF80-0XA0 | 280 | SIMATIC DP, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ BM DP/PA С ПОДДЕРЖКОЙ ФУНКЦИЙ ГОРЯЧЕЙ ЗАМЕНЫ, ДЛЯ УСТАНОВКИ МОДУЛЯ DP/PA СВЯЗИ, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР | 56.18 |
| 6ES7195-7HG80-0XA0 | 280 | SIMATIC DP, ШИННЫЙ МОДУЛЬ BM DP/PA ДЛЯ ДВУХ FDC 157-0 РЕЗЕРВ., ДЛЯ РАСШИРЕННОГО ТЕМПЕРАТУРНОГО ДИАПАЗОНА, ДЛЯ УСТАНОВКИ/СНЯТИЯ МОДУЛЯ ВО ВРЕМЯ РАБОТЫ | 131.44 |
| 6ES7305-1BA80-0AA0 | 589 | SIMATIC S7-300 OUTDOOR, PS 305, БЛОК ПИТАНИЯ, ВХОД: =24/48/60/110 В, ВЫХОД: = 24 В/2A, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР. С ИЗОЛИРОВАННОЙ СОЕДИНИТЕЛЬНОЙ СКОБОЙ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ К CPU ИЛИ IM | 263.94 |
| 6ES7307-1BA01-0AA0 | 589 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/2 A | 108.12 |
| 6ES7307-1EA01-0AA0 | 589 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A | 144.16 |
| 6ES7307-1EA80-0AA0 | 589 | SIMATIC S7-300 OUTDOOR, PS 307, БЛОК ПИТАНИЯ, ВХОД: ~120/230В; ВЫХОД: = 24В/5A, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР. В КОМПЛЕКТЕ С ИЗОЛИРОВАННОЙ СОЕДИНИТЕЛЬНОЙ СКОБОЙ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ К CPU ИЛИ IM | 165.36 |
| 6ES7307-1KA02-0AA0 | 589 | SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/10 A | 184.44 |
| 6ES7390-1AE80-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM | 29.68 |
| 6ES7390-1AF30-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM | 35.51 |
