Дизайн

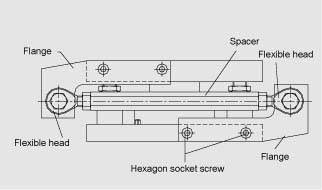

Соединение состоит из двух шариковых шарниров, переходника и двух фланцев для установки на комбинированном монтажном блоке.

Соединение может быть также установлено в дополнение к комбинированному монтажному элементу, если в процессе эксплуатации весов возникают неожиданные поперечные усилия, а комбинированный монтажный блок установлен согласно требованиям (см. ниже).

Соединение служит для отвода горизонтальных сил до 1,7 кН в фундамент и минимизации воздействия на весоизмерительную ячейку и монтажные компоненты. Весоизмерительная ячейка комбинированный монтажный блок не входят в комплект поставки соединения.

Горизонтальные силы возникают, например, в резервуарных весах при смешивании, или в рольганговых весах из-за ускоряющих сил взвешиваемого груза.

В зависимости от требований и механической конструкции весов по запросу возможна поставка других соединительных элементов, в точности адаптированных к конкретной ситуации, например, направляющих болтов с шаровой головкой.

Принципиальная схема

Схематическое расположение

Соединения служат для привязки весов к фундаменту.

Соединения используются в том случае, если в ходе взвешивания возникают горизонтальные силы, например, при взвешивании емкостей в процессе смешивания, или в конвейерных весах из-за ускорения взвешиваемого груза. За счет использования соединения можно не только устранить нежелательные поперечные усилия, но и повысить точность и надежность весоизмерительных ячеек и монтажных аксессуаров.

Соединения должны обеспечивать полную свободу движений несущей конструкции в вертикальной плоскости, что необходимо для определения веса. Одновременно с этим должны быть погашены поперечные силы, которые могут стать причиной ошибок в измерениях или повреждения ячейки. Поэтому соединения должны максимально гасить поперечные силы, возникающие в горизонтальной плоскости.

Соединения должны быть по возможности длинными, т.к. это положительно сказывается на уменьшении сил трения и одновременно снижает вероятность двустороннего перекоса.

Статичность весов, как правило, обеспечивается трема соединительными точками.

Расположение соединений зависит от количества опорных точек и конструкции весов.

Во избежание ошибок в измерениях для вышеприведенных вариантов необходимо выполнение следующих условий:

• Соединения должны располагаться на высоте приложения нагрузки на весоизмерительную ячейку и в той же горизонтальной плоскости
• Соединения должны быть установлены до юстировки весов
• Шариковые шарниры или болты с шаровыми головками должны легко прокручиваться вручную при полной загрузке весов
• Соединения не должны передавать усилий в направлении измерения
• Соединения должны противодействовать поперечным силам

В зависимости от предъявляемых требований используются различные соединительные элементы (например, шариковые шарниры или болты с шаровыми головками).

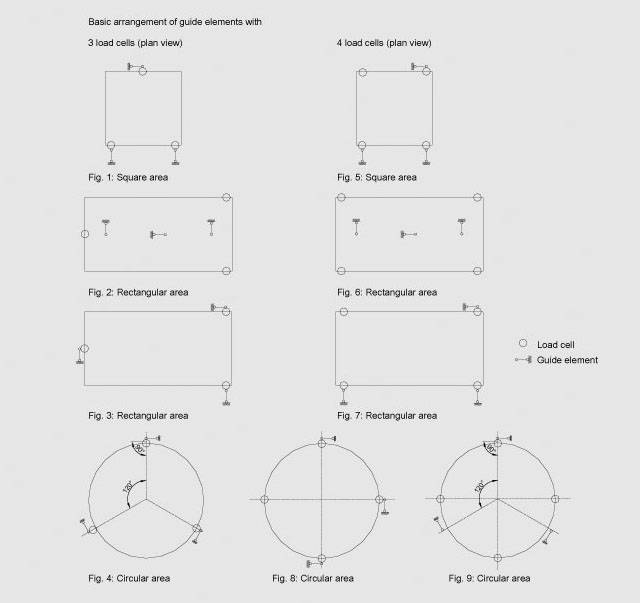

Принципиальная схема соединений для трехточечных и четырехточечных опор
