Соединение состоит из двух шариковых шарнирных головок, соединенных с помощью переходника, и представляет собой достаточно недорогое решение, относительно направляющих болтов с шаровыми головками.

Соединения устанавливаются как стандартные компоненты прямо в комбинированные монтажные блоки для весоизмерительных ячеек серий RN и SB и служат для отвода горизонтальных сил до 1,7 кН в фундамент.

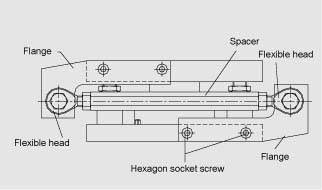

Дополнительное соединение для комбинированного монтажного блока (только из высококачественной стали).

В качестве альтернативного варианта соединения можно устанавливать с помощью крепежных уголков между несущей конструкцией и фундаментом.

Отдельной монтируемое соединение позволяет создавать решения, индивидуально адаптированные к конкретным условиям.

При монтаже следует соблюдать следующие пункты:

Шарнирную головку установите до юстировки весов и проверьте на предмет подвижности.

Головка шарикового шарнира должна легко прокручиваться вручную при полной загрузке весов.

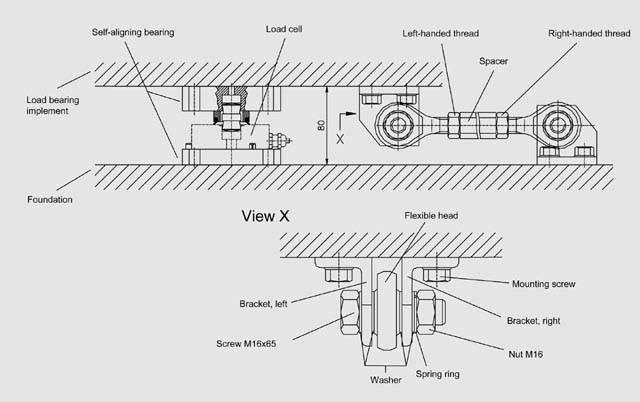

Внешнее соединение с качающейся опорой для весоизмерительных ячеек серии RN
