 | Обзор |

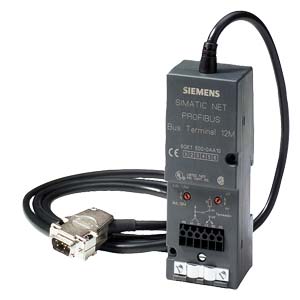

Шинный терминал
- Для подключения сетевых узлов PROFIBUS с интерфейсом RS 485 к сегменту электрической сети PROFIBUS.
- Скорость передачи данных до 12Мбит/с.
- Установка на стандартную профильную шину.
- Однозначная локализация ошибок в передаче данных.
- Возможность подключения программатора.
Терминалы предназначены для подключения сетевых узлов к сегменту электрической сети PROFIBUS. Подключение к узлу производится радиальным кабелем с сетевым 9-полюсным соединителем. Сетевой терминал обеспечивает поддержку MPI соединений за счет непосредственного соединения нескольких терминалов (до 32 станций на сегмент).
Особенности
| | Обзор |
Шинный терминал
- Простое и наглядное подключение PROFIBUS-участников через подготовленные, смонтированные соединительные кабели.
- Простое управление распределительными устройствами через подключение к PROFIBUS по встроенному интерфейсу.
Область применения
| | Обзор |

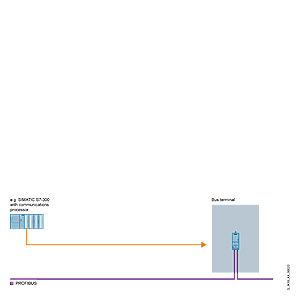

Шинный терминал Шинный терминал PROFIBUS позволяет соединение одной шинной станции с сетью PROFIBUS.
- Заранее собранные соединения для станций PROFIBUS.
- Простота соединения станций в сеть PROFIBUS путем простого соединения с sub-D коннекторов.
- Поддержка многоточечных соединений путем непосредственного соединения нескольких шинных терминалов (до 32-х станций на сегмент) с шинным терминалом 12M.
Дизайн
| | Обзор |
Шинный терминал Терминал выпускается в двух вариантах:
- Терминал RS 485 со скоростью передачи данных до 1.5Мбит/с.
- Сетевой терминал 12M со скоростью передачи данных до 12Мбит/с.
Оба варианта характеризуются следующими показателями:
- Корпус со степенью защиты IP 20.
- Настенный монтаж или установка на стандартную профильную шину.
- 6-полюсный терминальный блок для подключения входящей и отходящей линий.
- Встроенный соединительный кабель с 9-полюсным сетевым соединителем D-типа.
- Терминальный резистор, включаемый в работу поворотным переключателем.
Терминал BT 12M дополнительно к сказанному оборудован:
- Поворотным переключателем выбора скорости передачи данных.
- Цепями питания, подводимого от подключаемого сетевого узла через 9-полюсный соединитель (=5В/90мА).
- Устройством разделения входной и отходящей линий при включенном терминальном резисторе.
Функции
| | Обзор |
Шинный терминал
- Подключение сетевой станции через гибкий кабель с 9-полюсным соединителем D-типа.
- Подключение сетевого кабеля через 6-полюсный терминальный блок.
- Сохранение возможности передачи данных по сети при отключении сетевого узла от сетевого терминала 12M.
- Подключение терминальных резисторов на концевых точках сети.
- Дополнительно сетевой терминал 12M позволяет выполнять однозначную локализацию ошибок в передаче данных в пределах одного сегмента сети.
- При совместном использовании сетевых терминалов 12M и RS 485 на всю сеть распространяются правила конфигурирования сети с сетевыми терминалами RS 485.
Технические данные
| | Обзор |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1500-0AA10 | 5O1 | SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ | 125.08 |
| 6GK1500-0AB00 | 5O1 | SIMATIC NET,RS 485 ШИННЫЙ ТЕРМИНАЛ ДЛЯ PROFIBUS, СКОРОСТЬ ПЕРЕДАЧИ ОТ 9.6 КБИТ/С ДО 1500 КБИТ/С С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ 3 M | 107.06 |
| 6GK1500-0DA00 | 5O1 | SIMATIC NET,RS 485 ШИННЫЙ ТЕРМИНАЛ ДЛЯ PROFIBUS, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА И СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ 1,5 M | 133.56 |
Аксессуары
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1975-1AA00-3AA0 | 5DK | SIMATIC NET, КОЛЛЕКЦИЯ РУКОВОДСТВ ПО СИСТЕМАМ, ПРОТОКОЛАМ, ПРОДУКТАМ,... ИЗДАНИЕ 2007, НАDVD, НЕМ./АНГЛ. | 84.38 |
