- Для подключения сетевых узлов PROFIBUS с интерфейсом RS 485 к сегменту электрической сети PROFIBUS.
- Скорость передачи данных до 12Мбит/с.
- Установка на стандартную профильную шину.
- Однозначная локализация ошибок в передаче данных.
- Возможность подключения программатора.
Терминалы предназначены для подключения сетевых узлов к сегменту электрической сети PROFIBUS. Подключение к узлу производится радиальным кабелем с сетевым 9-полюсным соединителем. Сетевой терминал обеспечивает поддержку MPI соединений за счет непосредственного соединения нескольких терминалов (до 32 станций на сегмент). |
Особенности - Простое и наглядное подключение PROFIBUS-участников через подготовленные, смонтированные соединительные кабели.
- Простое управление распределительными устройствами через подключение к PROFIBUS по встроенному интерфейсу.
|

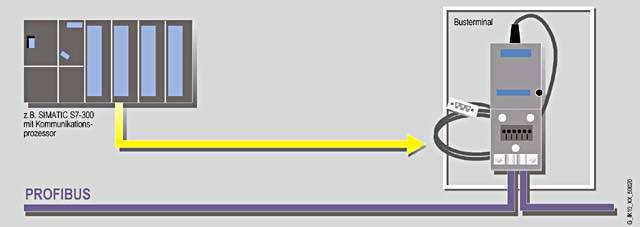

Область примененияШинный терминал PROFIBUS позволяет соединение одной шинной станции с сетью PROFIBUS. - Заранее собранные соединения для станций PROFIBUS.
- Простота соединения станций в сеть PROFIBUS путем простого соединения с sub-D коннекторов.
- Поддержка многоточечных соединений путем непосредственного соединения нескольких шинных терминалов (до 32-х станций на сегмент) с шинным терминалом 12M.
|
ДизайнТерминал выпускается в двух вариантах: - Терминал RS 485 со скоростью передачи данных до 1.5Мбит/с.
- Сетевой терминал 12M со скоростью передачи данных до 12Мбит/с.
Оба варианта характеризуются следующими показателями: - Корпус со степенью защиты IP 20.
- Настенный монтаж или установка на стандартную профильную шину.
- 6-полюсный терминальный блок для подключения входящей и отходящей линий.
- Встроенный соединительный кабель с 9-полюсным сетевым соединителем D-типа.
- Терминальный резистор, включаемый в работу поворотным переключателем.
Терминал BT 12M дополнительно к сказанному оборудован: - Поворотным переключателем выбора скорости передачи данных.
- Цепями питания, подводимого от подключаемого сетевого узла через 9-полюсный соединитель (=5В/90мА).
- Устройством разделения входной и отходящей линий при включенном терминальном резисторе.
|
Функции - Подключение сетевой станции через гибкий кабель с 9-полюсным соединителем D-типа.
- Подключение сетевого кабеля через 6-полюсный терминальный блок.
- Сохранение возможности передачи данных по сети при отключении сетевого узла от сетевого терминала 12M.
- Подключение терминальных резисторов на концевых точках сети.
- Дополнительно сетевой терминал 12M позволяет выполнять однозначную локализацию ошибок в передаче данных в пределах одного сегмента сети.
- При совместном использовании сетевых терминалов 12M и RS 485 на всю сеть распространяются правила конфигурирования сети с сетевыми терминалами RS 485.
 |
Технические данные | Допустимые варианты подключения сетевых станций | | Система | BT 12M | Система | BT 12M | Система | BT 12M | | SIMATIC S5 | SIMATIC S7-400 | SIMATIC DP | | IM 308-C | ■ | CP 443-5 Basic | ■ | ET 200M, IM 153 | ■ | | CP 5431 FMS/DP | ■ | CP 443-5 Extended | ■ | ET 200U, IM 318-C | ■ | | S5-95U/DP | ■ | IM 467 | ■ | ET 200B | ■ | | SIMATIC S7-200 | CPU 413-2 DP | ■ | ET 200L | - | | CPU 215 | ■ | CPU 414-2 DP | ■ | ET 200X | - | | SIMATIC S7-300 | PG/PC | ET 200S | - | | CP 342-5 | ■ | CP 5412 (A2) | ■ | SIMATIC 505 | | CP 343-5 | ■ | CP 5511 | - | SIMATIC 505 FIM | ■ | | CPU 313 | ■ | CP 5611 | ■ | SIMATIC 505 | ■ | | CPU 314 | ■ | CP 5613 | ■ | PROFIBUS-DP RBC | - | | CPU 315 | ■ | CP 5614 | ■ | Прочие устройства | | CPU 315-2 DP | ■ | | | Повторитель RS 485 | ■ | | CPU 316 | ■ | | | DP/AS-i 20 | ■ | | | | | | DP/RS 232 | ■ |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK1500-0AA10 | SIMATIC NET, ТЕРМИНАЛ 12M: ДЛЯ ПОДКЛ. СТАНЦИЙ К СЕТИ PROFIBUS (RS485), ДО 12 МБИТ/С, КОНТАКТЫ ПОД ВИНТ ДЛЯ ПОДКЛ. К ЛИНИИ PROFIBUS, ОТВОД ДЛИНОЙ 1.5 M ДЛЯ ПОДКЛ. PROFIBUS СТАНЦИИ | 0.36 | 3 - 5 недель (A) | 1 | | 6GK1500-0AB00 | SIMATIC NET,RS 485 ШИННЫЙ ТЕРМИНАЛ ДЛЯ PROFIBUS, СКОРОСТЬ ПЕРЕДАЧИ ОТ 9.6 КБИТ/С ДО 1500 КБИТ/С С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ 3 M | 0.406 | 3 - 5 недель (A) | 1 | | 6GK1500-0DA00 | SIMATIC NET,RS 485 ШИННЫЙ ТЕРМИНАЛ ДЛЯ PROFIBUS, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА И СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ 1,5 M | 0.36 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK1970-5CA20-0AA0 | SIMATIC NET, РУКОВОДСТВО ПО СЕТЯМ PROFIBUS: СЕТЕВАЯ АРХИТЕКТУРА, СЕТЕВЫЕ КОМПОНЕНТЫ (OLM, OBT, ILM), КОНФИГУРИРОВАНИЕ, МОНТАЖ. НЕМЕЦКИЙ ЯЗЫК | 1.168 | 6 - 8 недель (C) | 1 | | 6GK1970-5CA20-0AA1 | SIMATIC NET, РУКОВОДСТВО ПО СЕТЯМ PROFIBUS: СЕТЕВАЯ АРХИТЕКТУРА, СЕТЕВЫЕ КОМПОНЕНТЫ (OLM, OBT, ILM), КОНФИГУРИРОВАНИЕ, МОНТАЖ. АНГЛИЙСКИЙ ЯЗЫК | 1.179 | 6 - 8 недель (C) | 1 | | 6GK1975-1AA00-3AA0 | SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК | 0.017 | 4 - 6 недель (B) | 1 |
|
|
