ShopMill (sl) ShopMill это ПО управления и программирования для фрезерных станков, обеспечивающее удобное управление станком и простое программирование деталей.
ShopMill представляет собой комплексное решение СЧПУ для фрезерной технологии в области цехового программирования.
ShopMill может использоваться на одноканальных вертикальных и универсальных фрезерных станках макс. с 12 осями (включая круговые оси и шпиндели). Из 12 осей одновременно могут быть индицированы 3 линейные и 2 круговые оси, а также 1 шпиндель. Наряду с обширным пакетом циклов предлагается большое количество практических функций отладки (к примеру, измерение детали или инструмента) и функции для обработки данных.
ShopMill имеет наглядное и удобное для пользователя управление инструментом. Для этой функции необходима интеграция в программу PLC станка.
ShopMill поддерживает 3 различных метода программирования:
- Программы в G−кодах, создаваемые на внешних устройствах,
к примеру, программы изготовления форм,импортированные из систем CAD/CAM.
- Программы в G−кодах, создаваемые непосредственно на станке. При программировании G−кода доступны все технологические циклы.
- Программы рабочих операций, создаваемые непосредственно на станке (поставляется как опция). Программирование детали осуществляется очень просто, так как для этого существует графическая поддержка и не требуется знанияG−кодов. ShopMill показывает программу в наглядной технологической карте и представляет отдельные циклы и элементы контура в динамической графике.
При использовании PCU50.3 области HMI−Advanced „Службы“, „Параметры“, „Диагностика“ и „Ввод в эксплуатацию“ интегрированы в ShopMill. Таким образом, можно использовать решения для открытой архитектуры, MCIS или приложений Solution−Provider из ShopMill.
Для ShopMill(например, в целях обучения) имеется версия для ПК (смотри раздел .„SinuTrain“).
Особенности
ShopMill (sl) - Наглядное представление программы в виде программы рабочих операций (опция)
- Динамический графический ввод для элементов контура и циклов
- Согласование путей перемещения инструмента с учетом контура детали и препятствий
- Мощный контурный вычислитель для ввода свободного контура
- Поддержка поворотных головок и поворотных столов
- Возможность создания собственных циклов и изображений пользователем.
Функции
ShopMill (sl) - Программирование рабочих операций (опция)
- Управление инструментом ShopMill
- Одновременная запись (опция)
- Определение остаточного материала и обработка карманов контура (опция)

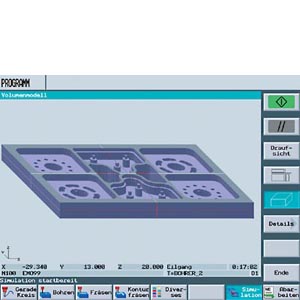

- 3D симуляция готовой детали
- Многократный установ одинаковых деталей с оптимизацией последовательности инструментов
- Многократный установ различных деталей с оптимизацией последовательности инструментов (опция)
- Циклповорота обеспечивает многостороннюю обработку и обработку на наклонных плоскостях, независимо от кинематики станка (поворотный стол/поворотная головка).
- Предназначенные для цеха циклы фрезерования, сверления и измерения
- Доступк внешним программам через сетевое соединение или CFcard (опция)
Интеграция
ShopMill (sl) ПО SINUMERIK ShopMill может использоваться с:
- SINUMERIK 840Di sl
- SINUMERIK 840D sl: NCU 710.1/720.1/730.1, SINUMERIK PCU 50.3
ПО ShopMill является компонентом системного программного обеспечения NCU. Для SINUMERIK PCU 50.3 программное обеспечение поставляется на CD-ROM. Заказные данные смотри в описании SINUMERIK 840Di sl/840D sl.
Дальнейшая информация
ShopMill (sl) http://www.siemens.com/jobshop
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5800-0AN00-0YB0 | 711 | SINUMERIK 840DI SL/840D SL ДОПОЛНИТЕЛЬНЫЕ ЯЗЫКИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ | 285.38 |
| 6FC5800-0AP04-0YB0 | 718 | SINUMERIK 840DI SL/840D SL ПРОГРАММИРОВАНИЕ РАБОЧИХ ОПЕРАЦИЙ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ | 520.41 |
| 6FC5800-0AP13-0YB0 | 711 | SINUMERIK 840DI SL/840D SL РАСПОЗНАВАНИЕ И ОБРАБОТКА ОСТАТОЧН. МАТЕРИАЛА ДЛЯ КОНТУРН. ОСЕЙ И ОБРАБОТКА РЕЗАНЬЕМ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ | 424.55 |
| 6FC5800-0AP14-0YB0 | 711 | SINUMERIK 840DI SL/840D SL МНОГОКРАТНЫЙ УСТАНОВ РАЗЛИЧНЫХ ДЕТАЛЕЙ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ | 326.31 |
| 6FC5800-0AP23-0YB0 | 718 | SINUMERIK 840DI SL/840D SL SHOPMILL, ПРОРИСОВКА СИМУЛЯЦИЯ В РЕАЛ. ВРЕМЕНИ ТЕКУЩЕЙ ОБРАБОТКИ) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ | 272.35 |
