ShopTurn (sl)

Разделы

ShopTurn (sl)

ShopTurn– этоПО управления и программирования для токарных станков с одним суппортом, обеспечивающее удобное управление станком и простое программирование деталей.

ShopTurn – этокомплексное решение на базе СЧПУ для токарной технологии в цеховых условиях.

Наряду с обширным пакетом циклов ShopTurn предлагает множество практических функций отладки (к примеру, измерение детали или инструмента) и функции обработки данных.

ShopTurn может использоваться на токарных станках с одним суппортом макс. с 12 осями (включая круговые оси и шпиндели) в одноканальном исполнении. Из 12 осей одновременно могут быть индицированы 5 осей и 1 шпиндель. При этом ShopTurn поддерживает такие опции станка, как оси С, оси Y и встречный шпиндель.

ShopTurn имеет наглядное и удобное для пользователя управление инструментом. Для этой функции необходима интеграция в программу PLC станка.

ShopTurn поддерживает 3 различных метода программирования:

  • Программы в G−кодах, создаваемые на внешних устройствах,

      к примеру, импортированные из систем CAD/CAM.

  • Программы в G−кодах, создаваемые непосредственно на станке. При программировании G−кодов доступны все технологические циклы.

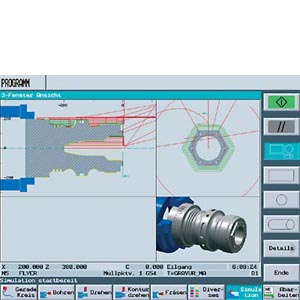

  • Программы рабочих операций , создаваемые непосредственно на станке (поставляется как опция). Программирование детали осуществляется очень просто, так как для этого существует графическая поддержка и не требуются знанияG−кодов. ShopTurn показывает программу в наглядной технологической карте и представляет отдельные циклы и элементы контура в динамической графике.

Функция ManualMachineобеспечивает выполнение рабочих функций, таких как токарная обработка спромежуточным переключением. Индивидуальные циклы обработки могут быть выполнены без необходимости создания программы ЧПУ. Это может использоваться для работы токарных станков с регулированием по циклу с обработкой спереди по центру вращения.

При использовании PCU50.3 области HMI−Advanced „Службы“, „Параметры“, „Диагностика“ и „Ввод в эксплуатацию“ интегрированы в ShopTurn. Таким образом, можно использовать решения для открытой архитектуры, MCIS или приложений Solution−Provider из ShopTurn..

Для ShopTurn имеется версия для ПК (смотри раздел.„SinuTrain“).




Особенности

ShopTurn (sl)
  • Наглядноепредставление программы в программе рабочих операций (опция)
  • Простое использование для токарных функций, выполняемых вручную
  • Динамический графический ввод для элементов контура и циклов
  • Мощныйконтурный вычислитель для ввода свободного контура
  • Автоматическоегенерирование движений подвода и отвода в зависимости от позиции инструмента и типа обработки
  • Возможностьразмещения собственных циклов и изображений пользователя




Функции

ShopTurn (sl)
  • Программированиерабочих операций (опция)
  • Функция Manual machine (опция)
  • Управление инструментом ShopTurn
  • Одновременная запись (опция)
  • Определение остаточного материала и обработка карманов контура и резание (опция)
  • 3D симуляция готовой детали (опция)
  • Наездна жесткий упор (опция) при использовании встречного шпинделя
  • Синхронныйшпиндель (опция) при использовании встречного шпинделя
  • Функция Transmit (опция) и преобразование краевой поверхности (опция) при использовании вращающихся инструментов
  • Доступ к внешним программам через сетевое соединение или CFcard(опция)




Интеграция

ShopTurn (sl)

ПО SINUMERIK ShopTurn может использоваться с:

  • SINUMERIK 840Di sl
  • SINUMERIK 840D sl: NCU 710.1/720.1/730.1, SINUMERIK PCU 50.3

ПО ShopTurn является компонентом системного программного обеспечения NCU. Для SINUMERIK PCU 50.3 программное обеспечение поставляется на CD-ROM. Заказные данные смотри в описании SINUMERIK 840Di sl/840D sl.




Дальнейшая информация

ShopTurn (sl)

http://www.siemens.com/jobshop




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6FC5800-0AM01-0YB0711SINUMERIK 840DI SL/840D SL НАЕЗД НА ЖЕСТКИЙ УПОР (С FORCE CONTROL) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 567.23
6FC5800-0AM14-0YB0718SINUMERIK 840DI SL/840D SL СИНХРОН. ШПИНДЕЛЬ/МНОГОГРАННАЯ ТОКАРНАЯ ОБРАБОТКА ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 1775.18
6FC5800-0AM27-0YB0711SINUMERIK 840DI SL/840D SL TRANSC И ТРАНСФОРМАЦИЯ БОКОВОЙ ПОВЕРХНОСТИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 953.19
6FC5800-0AN00-0YB0711SINUMERIK 840DI SL/840D SL ДОПОЛНИТЕЛЬНЫЕ ЯЗЫКИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 285.38
6FC5800-0AP04-0YB0718SINUMERIK 840DI SL/840D SL ПРОГРАММИРОВАНИЕ РАБОЧИХ ОПЕРАЦИЙ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 520.41
6FC5800-0AP11-0YB0718SINUMERIK 840DI SL/840D SL MANUAL MAСHINE ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 159.29
6FC5800-0AP13-0YB0711SINUMERIK 840DI SL/840D SL РАСПОЗНАВАНИЕ И ОБРАБОТКА ОСТАТОЧН. МАТЕРИАЛА ДЛЯ КОНТУРН. ОСЕЙ И ОБРАБОТКА РЕЗАНЬЕМ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 424.55
6FC5800-0AP20-0YB0718SINUMERIK 840DI SL/840D SL СИМУЛЯЦИЯ 3D ГОТОВОЙ ДЕТАЛИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 632.25
6FC5800-0AP24-0YB0718SINUMERIK 840DI SL/840D SL SHOPTURН, ПРОРИСОВКА (СИМУЛЯЦИЯ В РЕАЛ. ВРЕМЕНИ ТЕКУЩЕЙ ОБРАБОТКИ) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ 272.35
