Штекер IE FC RJ45 4 x 2 - Непосредственное подключение к прибору кабеля IE FC 4x2 длиной до 60 м без использования IE TP кордов.
- Простое подключение методом прокалывания изоляции 8-жильных витых пар (10/100/1000 Мбит/с) без использования специального инструмента.
- Снижение ошибок при монтаже благодаря наличию видимой зоны соединений и цветовой маркировке контактов для подключения жил кабеля.
- Промышленное исполнение: прочный металлический корпус, отсутствие мелких деталей, которые можно потерять.
- Надежное подключение экрана и обеспечение высокой стойкости к электромагнитным воздействиям.
- Специальный рельеф укладки кабеля, исключающий возможность приложения тяговых усилий к контактным соединениям.
- Соответствие требованиям стандартов EN 50173 (RJ45) / ISO IEC 11801.
- Наличие пружинной защелки, надежно фиксирующей штекер в гнезде RJ45 прибора. Например, SCALANCE X, SCALANCE S и т.д.
Особенности
Штекер IE FC RJ45 4 x 2
- Идеальное решение для использования соединителей RJ45 на полевом уровне.
- Сокращение времени и снижение количества ошибок при монтаже, обеспечиваемые применением технологии FastConnect и отсутствием мелких деталей, которые можно легко потерять.
- Металлический корпус, высокая стойкость к воздействию помех.
- Предотвращение ошибок, обеспечиваемое наличием цветовой маркировки контактов и прозрачного пластикового корпуса над контактными соединениями.
- Скоординированная система IE FC соединителей и IE FC кабелей, имеющая одобрение UL.
Область применения
Штекер IE FC RJ45 4 x 2 Компактная и прочная конструкция позволяет использовать штекеры IE FC RJ45 Plug в офисных и промышленных условиях.
Штекер Industrial Ethernet FastConnect RJ45 4 x 2 позволяет выполнять быстрый и простой монтаж кабелей Industrial Ethernet FastConnect 2 x 4 (8-жильная витая пара) в полевых условиях.
Для разделки кабеля может использоваться инструмент IE FC, позволяющий выполнять быстрое удаление оболочки и экрана кабеля перед установкой штекера IE FC RJ45 4x2. Все части штекера крепятся к корпусу, поэтому потерять их невозможно.
Новый штекер позволяет устанавливать непосредственные соединения Industrial Ethernet между двумя соседними сетевыми компонентами длиной до 60 м и скоростью обмена данными 10/ 100/ 1000 Мбит/с без использования TP кордов.

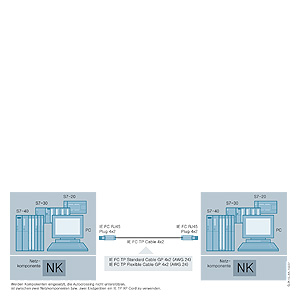

Использование IE FC кабеля 4х2 с штекерами IE FC RJ45 4x2
Дизайн

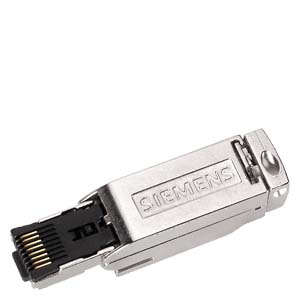

Штекер IE FC RJ45 4 x 2 Штекер IE FC RJ45 4x2 поставляется в варианте с осевым (180°) отводом кабеля.
Он обеспечивает высокое удобство подключения IE FC кабеля 4х2 к терминалам данных или сетевым компонентам. Штекер имеет металлический корпус промышленного исполнения и хорошую защиту линий связи от механических и электромагнитных воздействий.
Восемь встроенных контактов с цветовой маркировкой и ножами для прорезания изоляции обеспечивают возможность простого и безошибочного подключения жил кабелей 4х2 или 2х2. После разделки кабеля его жилы вставляются в отверстия прозрачного пластикового корпуса. В момент перевода пластикового корпуса в рабочее положение ножи контактов прорезают изоляцию жил и устанавливают надежные электрические соединения.
Благодаря своим небольшим размерам штекер может использоваться для подключения IE FC кабеля к приборам, оснащенным одним или несколькими гнездами RJ45.
Наличие пружинной защелки позволяет надежно фиксировать штекер в гнезде и сохранять надежные контактные соединения даже при приложении тяговых усилий к кабелю.
Функции
Штекер IE FC RJ45 4 x 2 Штекер IE FC RJ45 4 x 2 используется для монтажа некроссированных IE FC кабелей без использования TP кордов. При скорости обмена данными 10/ 100/ 100 Мбит/с длина линии связи может достигать 60 м. Допускается выполнение монтажа и кроссированных кабелей с выделением приемных и передающих витых пар в штекере.
При открытом корпусе хорошо видна цветовая маркировка контактов штекера. Это практически исключает возможность появления ошибок при подключении жил кабеля. Контактные соединения устанавливаются в момент закрывания корпуса за счет прорезания изоляции жил ножами контактов. Прозрачный внутренний корпус позволяет выполнять визуальный контроль состояния соединений.
Технические данные
Штекер IE FC RJ45 4 x 2 | Order No. | 6GK1 901-1BB11-2AA0 |
| Назначение |
|
| Описание продукта |
|
| Область применения |
|
| Скорость обмена данными |
|
| Скорость обмена данными: |
|
| 10 Мбит/с |
| 100 Мбит/с |
| 1 000 Мбит/с |
| Интерфейсы |
|
| Количество контактов для подключения жил IE FC TP кабеля | 8 |
| Конструкция электрических соединителей: |
|
|
|
| Штекер RJ45 |
| Есть |
| Механические параметры |
|
| Материал корпуса | Металл |
| Конструкция, габариты и масса |
|
| Тип кабельной розетки |
|
| Ширина | 13,7 мм |
| Высота | 16 мм |
| Глубина | 55 мм |
| Масса | 35 г |
| Условия эксплуатации, хранения и транспортировки |
|
| Диапазон температур: |
|
| -40 … +85 °C |
| -40 … +85 °C |
| -40 … +85 °C |
| Относительная влажность во время работы при температуре 25 °C, не более | 95 %, без появления конденсата |
| Степень защиты | IP20 |
| Устойчивость к воздействию воды | - |
| Свойства |
|
| Отсутствие силикона | Есть |
| Специальный рельеф укладки кабеля | Есть |
| Стандарты, сертификаты, одобрения |
|
| Сертификаты соответствия: |
|
| Есть |
| Есть |
| Стандарты кабельной структуры | Категория 6 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1BB11-2AA0 | 5K1 | IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 1 ШТУКА | 21.41 |
| 6GK1901-1BB11-2AB0 | 5K1 | IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 10 ШТУК | 181.26 |
| 6GK1901-1BB11-2AE0 | 5K1 | IE FC RJ45 PLUG 180 4X2, RJ45 СОЕДИНИТЕЛЬ-РОЗЕТКА (10/100/1000МБИТ/С) В ПРОЧНОМ МЕТАЛЛИЧЕСКОМ КОРПУСЕ, МЕТОД ПОДКЛЮЧЧЕНИЯ FC, ДЛЯ IE FC КАБЕЛЯ 4X2 (AWG24) ВЫХОД КАБЕЛЯ ПОД УГЛОМ 180 ГРАДУСОВ, 1 УПАКОВКА = 50 ШТУК | 694.30 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1GA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 62.96 |
| 6GK1901-1GB01 | 5K2 | SIMATIC NET,INDUSTRIAL ETHERNET КАССЕТЫ С ЛЕЗВИЯМИ ДЛЯ БЫСТРОГО МОНТАЖА, 5 MM, ЗАПАСНЫЕ КАССЕТЫ ДЛЯ РАЗДЕЛОЧНОГО ИНСТРУМЕНТА (1 УПАКОВКА = 5 ШТ.) ДЛЯ FC RJ45 ШТЕКЕРОВ AND МОДУЛЬНЫХ ВЫХОДОВ | 68.58 |
| 6XV1878-2A | 5K1 | SIMATIC NET, IE FC TP СТАНДАРТНЫЙ КАБЕЛЬ GP 4X2, ВИТАЯ ПАРА CAT6 ДЛЯ ПОДКЛЮЧЕНИЯ К IE FC RJ45 РАЗЪЁМУ 4X2, AWG24, ПРОДАЖА ПО МЕТРАЖУ, МАКСИМАЛЬНАЯ ДЛИНА ПОСТАВКИ: 1000 M, МИНИМАЛЬНАЯ: 20 M | 2.86 |
| 6XV1878-2B | 5K2 | SIMATIC NET, IE FC TP ГИБКИЙ КАБЕЛЬ GP 4X2, ВИТАЯ ПАРА CAT6 ДЛЯ ПОДКЛЮЧЕНИЯ К IE FC RJ45 РАЗЪЁМУ 4X2, AWG24, ПРОДАЖА ПО МЕТРАЖУ, МАКСИМАЛЬНАЯ ДЛИНА ПОСТАВКИ: 1000 M, МИНИМАЛЬНАЯ: 20 M | 3.67 |
