Штекерные части разъемных контактных соединений 8WH9 - Клеммы ALPHA FIX Combi 8WH5 со штыревыми контактными зажимами

При помощи самонабираемых разъемных контактных соединений Combi пользователь самостоятельно может
решить практически любую задачу. Разъем набирается по месту с учетом индивидуальных особенностей применения
из однополюсных штекерных элементов.
Для имеющихся штекеров типоразмеров 2,5 мм2, 4 мм2 и штекера типоразмера 2,5 мм2 с возможностью установки
перемычек в распоряжении имеются соответствующие однополюсные базовые варианты следующих цветов:
серый, синий и желто−зеленый.

Дизайн

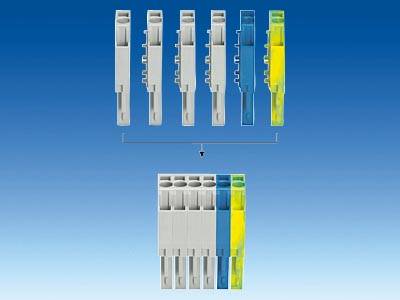

Для сборки многополюсного штекера требуется один левый (в начале штекера) и один правый элемент (в конце
штекера). Количество вставленных между ними промежуточных элементов зависит от желаемого количества полюсов штекера. Отдельные элементы при сжимании защелкиваются друг с другом фиксирующими выступами.

Технические данные

	8WH9 040-1AB00 / -1AB01 / -1BB00 / -1BB01 / -1CB00 / -1CB01 / -1DB00 / -1DB01 / -1EB00 / -1EB01 / -1FB00 / -1FB01	8WH9 040-1AB07 / -1BB07 / -1CB07 / -1DB07/ -1EB07 / -1FB07	8WH9 050-1KB00 / -1KB01 / -1LB00 / -1LB01 / -1MB00 / -1MB01	8WH9 050-1KB07 / -1LB07 / -1MB07
Размеры
ширина/длина/ширина крышки, мм	-
высота (TS 35/7,5/TS 35/15), мм	-
Технические данные согласно МЭК/DIN VDE
макс. ток нагрузки1)/поперечное сечение, A/мм2	24 / 4		32 / 6
расч.импульсн.напряжение/степень загрязнения, кВ / −	6 / 3		8 / 3
кат.перенапряжения/группа изоляционн. материала, − / −	III / I
Допустимое сечение провода
гибкий с обжимной гильзой c пластик. втулкой, мм2	0.25 ... 2.5		0.25 ... 4
гибкий с обжимной гильзой без пластиковой втулки, мм2	0.25 ... 2.5		0.25 ... 4
гибкий с обжимной гильзой для двух проводников c пластиковой втулкой, мм2	0.5		0.5 ... 1
Длина снятия изоляции	10
Калиберная пробка (МЭК 60947-1)	A3		A4
Тип изоляционного материала	PA
класс воспламеняемости в соответствии с UL 94	V0
Данные по сертификации (UL/CUL и CSA)
номинальное напряжение/ток/параметры проводников
UL/CUL: in V/A / AWG	600 / 20 / 26-12		подана заявка
CSA: in V/A / AWG	-		подана заявка
Несущие рейки/сборные шины защитного проводника		смотри раздел Несущие рейки		смотри раздел Несущие рейки

¹⁾ При повышенной температуре и/или многополюсном исполнении клемм Combi необходимо снижение номинального значения тока нагрузки.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
8WH9040-1AB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СЕРАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1AB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СИНЯЯ	0.004	6 - 8 недель (C)	50
8WH9040-1AB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1BB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СЕРАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1BB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СИНЯЯ	0.004	6 - 8 недель (C)	50
8WH9040-1BB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1CB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СЕРАЯ	0.003	6 - 8 недель (C)	50
8WH9040-1CB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СИНЯЯ	0.004	6 - 8 недель (C)	50
8WH9040-1CB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1DB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СЕРАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1DB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СИНЯЯ	0.004	6 - 8 недель (C)	50
8WH9040-1DB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1EB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СЕРАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1EB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СИНЯЯ	0.004	6 - 8 недель (C)	50
8WH9040-1EB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1FB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СЕРАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1FB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, СИНЯЯ	0.004	6 - 8 недель (C)	50
8WH9040-1FB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ВОЗМОЖНОСТЬ ПЕРЕМЫКАНИЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-2.5 MM2, ШИРИНА:5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.004	6 - 8 недель (C)	50
8WH9040-1KB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, СЕРАЯ	0.005	6 - 8 недель (C)	50
8WH9040-1KB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, СИНЯЯ	0.005	6 - 8 недель (C)	50
8WH9040-1KB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЛЕВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.005	6 - 8 недель (C)	50
8WH9040-1LB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, СЕРАЯ	0.005	6 - 8 недель (C)	50
8WH9040-1LB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, СИНЯЯ	0.005	6 - 8 недель (C)	50
8WH9040-1LB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ЦЕНТРАЛЬНЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.005	6 - 8 недель (C)	50
8WH9040-1MB00	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, СЕРАЯ	0.005	6 - 8 недель (C)	50
8WH9040-1MB01	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, СИНЯЯ	0.005	6 - 8 недель (C)	50
8WH9040-1MB07	ВСТАВКА СОЕДИНИТЕЛЬНАЯ ПРАВЫЙ ЭЛЕМЕНТ, С ПРУЖИННЫМ ПОДСОЕДИНЕНИЕМ: 0.08-4 MM2, ШИРИНА:6.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ	0.005	6 - 8 недель (C)	50
8WH9050-2AA04	ЗАЩЕЛКА БЕЗ НАТЯЖЕНИЯ	0.1	6 - 8 недель (C)	50
8WH9050-2BA04	ЗАЩЕЛКА С НАТЯЖЕНИЕМ	0	6 - 8 недель (C)	50
