 | Заказные данные |
ENG: Shut-off valves to DIN 16270, DIN 16271 and DIN 16272 The 7MF9401-... shut-off valves for pressure gages are used to shut off the line of the measured medium when dealing with aggressive and non-aggressive gases, vapors and liquids.
Дизайн
| | Заказные данные |
ENG: Shut-off valves to DIN 16270, DIN 16271 and DIN 16272 A water trap must be connected upstream of the shut-off valve in the case of temperatures of the medium above 120 °C. The shut-off valves form B have a shaft with which they can be secured on an instrument bracket. An adapter is therefore not required to secure these valves. The vent/test connection can be shut off separately with the double shut-off valves DN 5. This permits checking of the zero on the pressure gage. In addition, the characteristic of the pressure gage can be checked using an external pressure source.
Характеристика
| | Заказные данные |
ENG: Shut-off valves to DIN 16270, DIN 16271 and DIN 16272

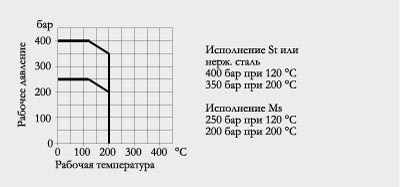

Permissible operating pressure as a function of the permissible operating temperature
Чертеж
| | Заказные данные |
ENG: Shut-off valves to DIN 16270, DIN 16271 and DIN 16272

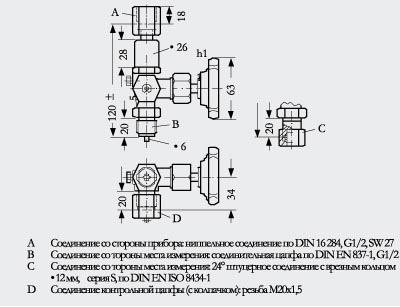

Shut-off valve, form B, dimension drawing, dimensions in mm

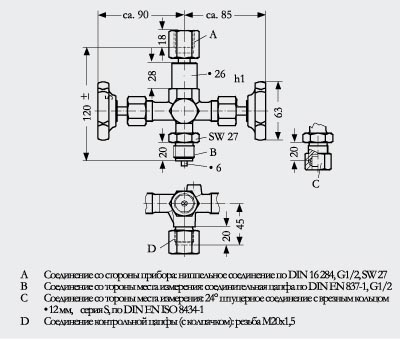

Double shut-off valve, form B, dimensional drawing, dimensions in mm
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9000-8AB | 807 | Сертификат производителя по EN 10204-2.2 для вентильных блоков. | 60.10 |
| 7MF9000-8AD | 807 | Сертификат приёмки материала согласно EN 10204-3.1 для внтильных блоков. | 118.72 |
| 7MF9401-7AA | 807 | Запорный вентиль тип B DIN 16270, подключение к процессу внешняя резьбы G1/2, без контрольного штуцера, макс. давление 250 бар, материал латунь (2.0402). | 31.69 |
| 7MF9401-7AB | 807 | Запорный вентиль тип B DIN 16270, подключение к процессу внешняя резьбы G1/2, без контрольного штуцера, макс. давление 400 бар, материал сталь 1.0460. | 36.04 |
| 7MF9401-7AC | 807 | Запорный вентиль тип B DIN 16270, подключение к процессу внешняя резьбы G1/2, без контрольного штуцера, макс. давление 400 бар, материал нерж. сталь 1.4571. | 68.79 |
| 7MF9401-7BA | 807 | Запорный вентиль тип B DIN 16271, подключение к процессу внешняя резьбы G1/2, с контрольным штуцером, макс. давление 250 бар, материал латунь (2.0402). | 39.33 |
| 7MF9401-7BB | 807 | Запорный вентиль тип B DIN 16271, подключение к процессу внешняя резьбы G1/2, с контрольным штуцером, макс. давление 400 бар, материал сталь 1.0460. | 40.39 |
| 7MF9401-7BC | 807 | Запорный вентиль тип B DIN 16271, подключение к процессу внешняя резьбы G1/2, с контрольным штуцером, макс. давление 400 бар, материал нерж. сталь 1.4571. | 86.28 |
| 7MF9401-7DA | 807 | Двойной запорный вентиль тип B DIN 16272, подключение к процессу внешняя резьбы G1/2, с контрольным штуцером, макс. давление 250 бар, материал латунь (2.0402). | 51.30 |
| 7MF9401-7DB | 807 | Двойной запорный вентиль тип B DIN 16272, подключение к процессу внешняя резьбы G1/2, с контрольным штуцером, макс. давление 400 бар, материал сталь 1.0460. | 56.82 |
| 7MF9401-7DC | 807 | Двойной запорный вентиль тип B DIN 16272, подключение к процессу внешняя резьбы G1/2, с контрольным штуцером, макс. давление 400 бар, материал нерж. сталь 1.4571. | 113.42 |
| 7MF9401-8AB | 807 | Запорный вентиль тип B DIN 16270, подключение к процессу обжимное кольцо под трубку 12 мм, без контрольного штуцера, макс. давление 400 бар, материал сталь 1.0460. | 43.67 |
| 7MF9401-8AC | 807 | Запорный вентиль тип B DIN 16270, подключение к процессу обжимное кольцо под трубку 12 мм, без контрольного штуцера, макс. давление 400 бар, материал нерж. сталь 1.4571. | 86.28 |
| 7MF9401-8BB | 807 | Запорный вентиль тип B DIN 16271, подключение к процессу обжимное кольцо под трубку 12 мм, с контрольным штуцером, макс. давление 400 бар, материал сталь 1.0460. | 49.18 |
| 7MF9401-8BC | 807 | Запорный вентиль тип B DIN 16271, подключение к процессу обжимное кольцо под трубку 12 мм, с контрольным штуцером, макс. давление 400 бар, материал нерж. сталь 1.4571. | 87.34 |
| 7MF9401-8DB | 807 | Двойной запорный вентиль тип B DIN 16272, подключение к процессу обжимное кольцо под трубку 12 мм, с контрольным штуцером, макс. давление 400 бар, материал сталь 1.0460. | 66.57 |
| 7MF9401-8DC | 807 | Двойной запорный вентиль тип B DIN 16272, подключение к процессу обжимное кольцо под трубку 12 мм, с контрольным штуцером, макс. давление 400 бар, материал нерж. сталь 1.4571. | 128.26 |
