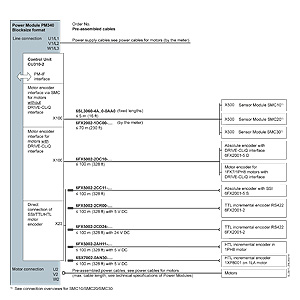

Сигнальные кабели для SINAMICS S110 Обзор соединений силовых модулей SINAMICS S110 and S120 книжного формата с блоком управления CU310-2 для двигателей с/без интерфейса DRIVE-CLiQ

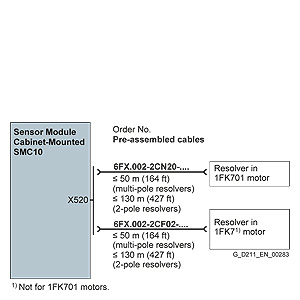

Обзор соединений для SINAMICS S110 и S120 SMC10 монтируемого в шкаф модуля латчика

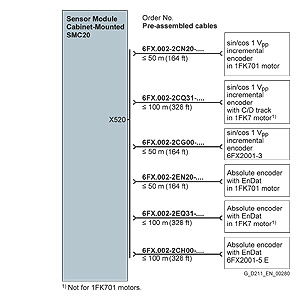

Обзор соединений для SINAMICS S110 и S120 SMC20 монтируемого в шкаф модуля латчика

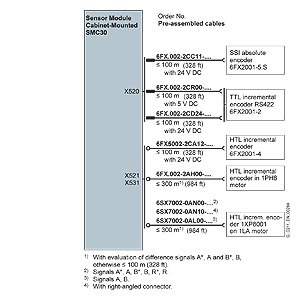

Обзор соединений для SINAMICS S110 и S120 SMC30 монтируемого в шкаф модуля латчика
Технические данные
Сигнальные кабели для SINAMICS S110 Сигнальные кабели DRIVE-CLiQ без 24 V DC жил предварительно собранные
| Тип | Длина | D max | Степень защиты разъёма | DRIVE-CLiQ сигнальный кабель без 24 V DC жил |
|---|---|---|---|---|
|
| m (ft) | мм (in) |
| Order No. |
| Фиксированные длины | 0.11 (0.36) 0.16 (0.52) 0.21 (0.69) 0.26 (0.85) 0.31 (1.02) 0.36 (1.18) 0.41 (1.35) 0.60 (1.97) 0.95 (3.12) 1.20 (3.94) 1.45 (4.76) 2.80 (9.19) 5.00 (16.41) |
| IP20/IP20 | 6SL3060‑4AB00‑0AA0 6SL3060‑4AD00‑0AA0 6SL3060‑4AF00‑0AA0 6SL3060‑4AH00‑0AA0 6SL3060‑4AK00‑0AA0 6SL3060‑4AM00‑0AA0 6SL3060‑4AP00‑0AA0 6SL3060‑4AU00‑0AA0 6SL3060‑4AA10‑0AA0 6SL3060‑4AW00‑0AA0 6SL3060‑4AF10‑0AA0 6SL3060‑4AJ20‑0AA0 6SL3060‑4AA50‑0AA0 |
| Мерный отрезок | макс. 70 (230) | 7.0 (0.28) | IP20/IP20 | 6FX2002‑1DC00‑.... 6FX2002‑1DC20‑.... |
| Мерный отрезок | макс. 70 (230) | 7.0 (0.28) | IP67/IP67 | 6FX2002‑1DC00‑.... 6FX2002‑1DC20‑.... |
| Код длин | .... | |||
Сигнальные кабели MOTION-CONNECT DRIVE‑CLiQ с 24 V DC DRIVE-CLiQ предварительно собранные
| Тип | Применение | Длина, макс. | D max | Степень защиты разъёма | MOTION-CONNECT DRIVE-CLiQ сигнальные кабели с 24 V DC жилами |
|---|---|---|---|---|---|
|
|
| м (ft) | мм (in) |
| Заказной номер |
| Мерный отрезок | Для компонентов с DRIVE-CLiQ интерфейсом в шкафахt, то есть SINAMICS S120 силовых модулей | 75 (246) | 7.1 (0.28) | IP20/IP20 | 6FX8002‑2DC00‑.... |
| 100 (328) | 7.1 (0.28) | IP20/IP20 | 6FX5002‑2DC00‑.... | ||
| Мерный отрезок | Для датчиков с DRIVE-CLiQ, встроенных в двигатели 1FK7/1PH8 Для соединения с двигателей с силовыми модулями SINAMICS S120 | 75 (246) | 7.1 (0.28) | IP20/IP67 | 6FX8002‑2DC10‑.... |
| 100 (328) | 7.1 (0.28) | IP20/IP67 | 6FX5002‑2DC10‑.... | ||
| Мерный отрезок | Для датчиков с DRIVE-CLiQ, встроенных в двигатели 1FK7/1PH8 Для соединений между двигателями | 75 (246) | 7.1 (0.28) | IP67/IP67 | 6FX8002‑2DC20‑.... |
| 100 (328) | 7.1 (0.28) | IP67/IP67 | 6FX5002‑2DC20‑.... | ||
| MOTION‑CONNECT 500 | 5 | ||||
| MOTION‑CONNECT 800PLUS | 8 | ||||
| Код длин | .... | ||||
Сигнальные кабели предварительно собранные MOTION-CONNECT для двигателей с SPEED-CONNECT разъёмом
| Датчики | Тип двигателя | Соединение через | Длина, макс. | D max | Степень защиты разъёма | Базовые кабели | Удлинители |
|---|---|---|---|---|---|---|---|
|
|
|
| м (ft) | мм (in) |
| Заказной номер | Заказной номер |
| Инкрементальный датчик sin/cos 1 Vpp2048 S/R | 1FK701 | SMC20 | 50 (164) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CN20‑.... | 6FX8002‑2CN24‑.... |
| Инкрементальный датчик sin/cos 1 Vpp2048 S/R с C и D дорожками | 1FK71) | SMC20 | 100 (328) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CQ31‑.... | 6FX❑002‑2CQ34‑.... |
| Абсолютный датчик с EnDat | 1FK701 | SMC20 | 50 (164) | 9.8 (0.39) | IP20/IP67 | 6FX❑002‑2EN21‑.... | 6FX8002‑2EN24‑.... |
| Абсолютный датчик с EnDat | 1FK71) | SMC20 | 100 (328) | 9.8 (0.39) | IP20/IP67 | 6FX8002‑2EQ31‑.... | 6FX❑002‑2EQ34‑.... |
| Резольвер |
|
|
|
|
|
|
|
| 1FK701 | SMC20 | 130 (427) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CN20‑.... | 6FX8002‑2CN24‑.... |
| 1FK701 | SMC20 | 50 (164) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CN20‑.... | 6FX8002‑2CN24‑.... |
| MOTION‑CONNECT 500 | 5 | 5 | |||||
| MOTION‑CONNECT 800PLUS | 8 | 8 | |||||
| Код длин | .... | .... | |||||
1) Не для двигателей 1FK701.
Показанные комбинации удлинителей сигнальных кабелей являются примером.
Макасимальная длина кабеля не должна быть превышена (базовый кабель плюс удлинитель). на каждое место прерывания общая максимальная длина уменьшается на 2м.
Сигнальный кабель MOTION-CONNECT с разъёмами со штекером с полной резьбой
| Датчики | Тип двигателя | Соединение через | Длина, макс. | D max | Степень защиты разъёма | Базовые кабели | Удлинители |
|---|---|---|---|---|---|---|---|
|
|
|
| м (ft) | мм (in) |
| Заказной номер | Заказной номер. |
| Абсолютный датчик с SSI 6FX2001‑5.S24 В DC, cтактовая частота 100 ... 250 кГц |
| SMC30CU310-2 | 100 (328) | 9.3 (0.37) | IP20/IP67 | 6FX❑002‑2CC11‑.... | 6FX❑002‑2CB54‑.... |
| Абсолютный датчик с EnDat 6FX2001‑5.E |
| SMC20 | 100 (328) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CH00‑.... | 6FX❑002‑2AD04‑.... |
| резольвер |
|
|
|
|
|
|
|
| 1FK1) | SMC10 | 130 (427) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CF02‑.... | 6FX❑002‑2CF04‑.... |
| 1FK1) | SMC10 | 50 (164) | 9.2 (0.36) | IP20/IP67 | 6FX❑002‑2CF02‑.... | 6FX❑002‑2CF04‑.... |
| HTL Инкрементальный датчик | 1PH8 | SMC30 | 300 (984)2) | 9.3 (0.37) | IP20/IP67 | 6FX❑002‑2AH00‑.... | 6FX❑002‑2AH04‑.... |
| HTL Инкрементальный датчик 5 V DC | 1PH8 | CU310DP-2 | 100 (328) | 9.3 (0.37) | IP20/IP67 | 6FX❑002‑2AH11‑.... | – |
| HTL Инкрементальный датчик 24 V DC 6FX2001-4 |
| SMC30 | 100 (328) | 9.3 (0.37) | ‑/IP67 | 6FX5002‑2CA12‑.... | – |
| TTL Инкрементальный датчик RS422 6FX2001‑2 |
|
|
|
|
|
|
|
|
| SMC30CU310DP-2 | 100 (328) | 9.3 (0.37) | IP20/IP67 | 6FX❑002‑2CR00‑.... | 6FX❑002‑2CB54‑.... |
|
| SMC30CU310DP-2 | 100 (328) | 9.3 (0.37) | IP20/IP67 | 6FX❑002‑2CD24‑.... | 6FX❑002‑2CB54‑.... |
| HTL Инкрементальный датчик 5 V DC | 1LA | CU310DP-2 | 100 (328) | 8 (0.31) | IP20/IP67 | 6SX7002‑0AN30‑.... | – |
| HTL Инкрементальный датчик 1XP8001 | 1LA |
|
|
|
|
|
|
|
| SMC30 | 100 (328) | 6.3 (0.25) | IP20/IP67 | 6SX7002‑0AL00‑.... | – |
|
| SMC30 | 300 (984)2) | 8 (0.31) | IP20/IP67 | 6SX7002‑0AN00‑.... | – |
|
| SMC30 | 300 (984)2) | 8 (0.31) | IP20/IP67 | 6SX7002‑0AN10‑.... | – |
| Инкрементальный датчик sin/cos 1 Vpp6FX2001‑3 |
| SMC20 | 50 (164) | 9.3 (0.37) | IP20/IP67 | 6FX❑002‑2CG00‑.... | 6FX❑002‑2CB54‑.... |
| MOTION‑CONNECT 500 | 5 | 5 | |||||
| MOTION‑CONNECT 800PLUS | 8 | 8 | |||||
| Код длин | .... | .... | |||||
1) Не для двигателей 1FK701.
2) При обработке дифференциальных сигналов A*, A, B*, B, в любом случае ≤ 100 м.
Показанные комбинации удлинителей сигнальных кабелей являются примером.
Макасимальная длина кабеля не должна быть превышена (базовый кабель плюс удлинитель). на каждое место прерывания общая максимальная длина уменьшается на 2м.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FX2002-1DC00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (SINAMICS DRIVE CLIQ) ШТЕКЕР IP20/IP20, БЕЗ 24В ДЛИНА (M) = | 53.62 |
| 6FX50.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК SSI 6FX2001-5) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 58.44 |
| 6FX50.2-2CD24-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В ) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 51.95 |
| 6FX50.2-2CF02-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В ДВИГАТЕЛЕ) 3X2X0,14 + 4X0,14 + 2X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ, ДЛИНА (М) = | 64.24 |
| 6FX50.2-2CG00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (810D/611D ДЛЯ ИНКР. ДАТЧИКА) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 50.55 |
| 6FX50.2-2CH00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ОТ 810D/611D ДЛЯ ДАТЧИКА ENDAT) 3X2X0,14+4X0,14+2X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 66.01 |
| 6FX50.2-2EQ31-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ) 3X2X0,14+4X0,14+2X0,5+4X0.23 C, БЫСТРОДЕЙСТВУЮЩЕЕ СОЕДИНЕНИЕ, ШТЕКЕР UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,9 MМ | 59.40 |
| 6FX5002-2CA12-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (HTL И TTL ДАТЧИК ) 4X2X0,34 + 4X0,5 C БЕЗ ШТЕКЕРА D-SUB UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ ДЛИНА (M) = | 42.15 |
| 6FX5002-2DC10-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (SINAMICS DRIVE CLIQ) ШТЕКЕР IP20/IP67, С 24В MOTION-CONNECT 500 ДЛИНА (M) = | 57.38 |
| 6FX80.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (SSI АБСОЛЮТНЫЙ ДАТЧИК 6FX2001-5) 4X2X0,34+4X0,5 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,3 ММ | 54.91 |
| 6FX80.2-2CD24-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В) 4X2X0,34 + 4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, | 60.11 |
| 6FX80.2-2CF02-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В 1FK6) 3X2X0,14 + 4X0,14 + 2X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 ВНУТР. ЭКРАН ТАКЖЕ ПОДКЛЮЧЕН К КРУГЛОМУ ШТЕКЕРУ DМАКС. = 9,2 ММ, | 74.15 |
| 6FX80.2-2CG00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (810D/611D К ИНКР. ДАТЧИК) 4X2X0,34+4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, | 57.04 |
| 6FX80.2-2CH00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ОТ 810D/611D К ДАТЧИКУ ENDAT) 3X2X0,14+4X0,14+2X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,2 ММ, | 76.40 |
| 6FX80.2-2EQ31-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ) 3X2X0,14+4X0,14+2X0,5+4X0,22 C, БЫСТРОДЕЙСТВУЮЩЕЕ СОЕДИНЕНИЕ, ШТЕКЕР, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800, DМАКС. = 9,9 ММ | 76.28 |
| 6FX8002-2CR00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ, (ИНКР. ДАТЧИК TTL 6FX2001-2 ДЛЯ SINAMICS S120) 4X2X0,34+4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION CONNECT 800, DМАКС. = 9,3 ММ, ДЛИНА (M) = | 59.82 |
| 6FX8002-2DC10-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (SINAMICS DRIVE CLIQ) ШТЕКЕР IP20/IP67, С 24В MOTION-CONNECT 800 ДЛИНА (M) = | 66.23 |
| 6SL3060-4AA10-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.95 M | 24.34 |
| 6SL3060-4AA50-0AA0 | 601 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 5.0 M | 44.55 |
| 6SL3060-4AB00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.11 M | 19.42 |
| 6SL3060-4AD00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.16 M | 19.42 |
| 6SL3060-4AF00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20ДЛИНА: 0.21 M | 19.42 |
| 6SL3060-4AF10-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 1.45 M | 26.78 |
| 6SL3060-4AH00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.26 M | 19.42 |
| 6SL3060-4AJ20-0AA0 | 601 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 2.80 M | 34.65 |
| 6SL3060-4AK00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0,31 М | 19.42 |
| 6SL3060-4AM00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.36 M | 19.42 |
| 6SL3060-4AP00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.41 M | 21.86 |
| 6SL3060-4AU00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 0.60 M | 21.86 |
| 6SL3060-4AW00-0AA0 | 753 | SINAMICS КАБЕЛЬ DRIVE-CLIQ IP20/IP20 ДЛИНА: 1.20 M | 24.34 |
| 6SX7002-0AN00-...0 | 7A2 | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (1XP8 В 1LA-MASTERDRIVES) ДАТЧИК HTL/TTL ДОРОЖКА A,B,N И ИНВЕРСИЯ, ДЛИНА (M): | 93.53 |
| 6SX7002-0AN10-...0 | 7A2 | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (БАЗ. 6SX7002-0AN00) ДАТЧИК HTL/TTL ДОРОЖКА A,B,N 90 ГРАД. ПОВОРОТНЫЙ ШТЕКЕР ДЛИНА (M): | 68.05 |
| 6SX7002-0AN30-.... | 7A2 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (1XP8 ПОДКЛЮЧ. НАПРЯМУЮ) 5X2X0,25, МАКС. ДИАМ. 8 ММ, ДЛИНА (M): | 80.19 |
