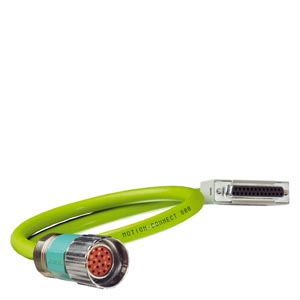

Сигнальные кабели Сигнальные кабели при необходимости могут быть удлинены или конфигурированы. В таких случаях выбрать возможности подключения из каталога NC Z.
Кабель поставляется по метрам, он не входит в объем поставки двигателей и заказывается отдельно.
| Заказные параметры | Номер заказа |
| Для двигателей 1FT5 |
|
| Кабель с разъемами и штекерами |
|
| Макс. допустимая длина: 50 м |
|
| Исполнение кабеля для: |
|
| - встроенного TG/RLG | 6FX8002 - 2CB31 - 10 |
| - дополнительно встроенного ROD 320 к FM 357-2 | 6FX5002 - 2CE02 - 106FX8002 - 2CE02 - 10 |
| - дополнительно пристроенного инкрементального датчика RS 422 (TTL)6FX2 001-2... к FM 357-2 | 6FX5002 - 2CD01 - 106FX8002 - 2CD01 - 10 |
| - дополнительного пристроенного абсолютного датчика SSI6FX2 001-5... к FM 357-2 | 6FX5002 - 2CC11 - 106FX8002 - 2CC11 - 10 |
| Для двигателей 1FT6/1FK |
|
| Кабель с разъемами и штекерами |
|
| Исполнение кабеля для: |
|
| - инкрементального датчика sin/cos 1 VPP (управление Performance/Standard 2/ SINUMERIK 810D)макс. допустимая длина: 50 м 1) | 6FX5002 - 2CA31 - 106FX8002 - 2CA31 - 10 |
| - абсолютного датчика EnDat (управление Performance/Standard 2/ SINUMERIK 810D)макс. допустимая длина: 50 м 2) | 6FX5002 - 2EQ10 - 106FX8002 - 2EQ10 - 10 |
| - резольвермакс. допустимая длина: 50 м | 6FX5002 - 2CF02 - 106FX8002 - 2CF02 - 10 |
| Длины:(примеры) |
|
| 5 м | AF |
| 10 м | BA |
| 15 м | BF |
| 18 м | BJ |
| 25 м | CF |
1) Для SINUMERIK 810D ≤ 30 м.
2) Для SINUMERIK 810D ≤ 27 м.
Технические параметры серии MOTION-CONNECT см. каталог NC Z.
Технические данные
Сигнальные кабели | Сигнальные кабели | MOTION‑CONNECT 500 | MOTION‑CONNECT 700 | MOTION‑CONNECT 800 |
|---|---|---|---|
|
| 6FX500.-....-.... | 6FX700.-....-.... | 6FX800.-.....-.... |
| Допуски |
|
|
|
| UL758-CSA-C22.2-N.210.2-M90 | UL758-CSA-C22.2-N.210.2-M90 | UL758-CSA-C22.2-N.210.2-M90 |
| Да | Да | Да |
| Да | Да | Да |
| Номинальное напряжение | 30 В | 30 В | 30 В |
| Контрольное напряжение, rms | 500 В | 500 В | 500 В |
| Рабочая температура на поверхности |
|
|
|
| -20 … +80 °C | -50 … +80 °C | -50 … +80 °C |
| 0 … 60 °C | -20 … +60 °C | -20 … +60 °C |
| Максимальная растягивающая нагрузка |
|
|
|
| 50 Н/мм2 | 50 Н/мм2 | 50 Н/мм2 |
| 20 Н/мм2 | 20 Н/мм2 | 20 Н/мм2 |
| Минимальный радиус изгиба |
|
|
|
| 60 мм | 60 мм | 60 мм |
| 100 мм | 95 мм | 100 мм |
| Скручивающая нагрузка | Абсолютная 30°/м | Абсолютная 30°/м | Абсолютная 30°/м |
| Циклы изгиба | 2 млн | 10 млн | 10 млн |
| Скорость перемещения | 180 м/мин | 200 м/мин | 180 м/мин |
| Ускорение | 5 м/сек2 | 30 м/сек2 | 5 м/сек2 (5 м);10 м/сек2 (2.5 м) |
| Изоляционный материал, включая оболочку | CFC/не содержит силикона | CFC/галогена/силикона не содержитIEC 60754‑1 | CFC/галогена/силикона не содержитIEC 60754‑1/DIN VDE 0472-815 |
| Маслостойкость | EN 60811-2-1(mineral oil only) | EN 60811-2-1 | EN 60811-2-1 |
| Наружная оболочка | PVC | PUR, HD22.10 S2 (VDE 0282, часть10) | PUR, HD22.10 S2 (VDE 0282, часть10) |
|
| DESINA окраска зеленая RAL 6018 | DESINA окраска зеленая RAL 6018 | DESINA окраска зеленая RAL 6018 |
| Огнестойкость | EN 60332-1-1 to 1-3 | EN 60332-1-1 to 1-3 | EN 60332-1-1 to 1-3 |
1) Номер файла напечатан на оболочке кабеля.
Дополнительно
Сигнальные кабели Сигнальные кабели – удлинители
| Базовый кабель Заказной номер | УдлинителиЗаказной номер | |
|---|---|---|
| 6FX❑002-2AD00-.... | 6FX❑002-2AD04-.... | |
| 6FX5002-2AH00-.... | 6FX❑002-2AH04-.... | |
| 6FX8002-2AH00-.... | 6FX❑002-2AH04-.... | |
| 6FX❑002-2CA11-.... | 6FX❑002-2CB54-.... | |
| 6FX❑002-2CA31-.... | 6FX❑002-2CA34-.... | |
| 6FX5002-2CC11-.... | 6FX❑002-2CB54-.... | |
| 6FX8002-2CC11-.... | 6FX❑002-2CB54-.... | |
| 6FX5002-2CD01-.... | 6FX❑002-2CB54-.... | |
| 6FX8002-2CD01-.... | 6FX❑002-2CB54-.... | |
| 6FX5002-2CD24-.... | 6FX❑002-2CB54-.... | |
| 6FX8002-2CD24-.... | 6FX❑002-2CB54-.... | |
| 6FX❑002-2CF02-.... | 6FX❑002-2CF04-.... | |
| 6FX❑002-2CG00-.... | 6FX❑002-2CB54-.... | |
| 6FX❑002-2CH00-.... | 6FX❑002-2AD04-.... | |
| 6FX❑002-2EQ10-.... | 6FX❑002-2EQ14-.... | |
| 5 | MOTION‑CONNECT 500 | 5 |
| 7 | MOTION‑CONNECT 700 | 7 |
| 8 | MOTION‑CONNECT 800 | 8 |
Пример:
| Базовый кабель Заказной номер | Удлинители Заказной номер |
| 6FX8002-2CA21-.... | 6FX8002-2CA41-.... |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FX50.2-2CA31-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ДАТЧИК СИГНАЛОВ НАПРЯЖЕНИЯ) 3X2X0,14+4X0,14+2X0,5+4X0.23 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,9 ММ | 60.69 |
| 6FX50.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК SSI 6FX2001-5) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 58.44 |
| 6FX50.2-2CD24-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В ) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 51.95 |
| 6FX50.2-2CF02-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В ДВИГАТЕЛЕ) 3X2X0,14 + 4X0,14 + 2X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ, ДЛИНА (М) = | 64.24 |
| 6FX50.2-2CG00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (810D/611D ДЛЯ ИНКР. ДАТЧИКА) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 50.55 |
| 6FX50.2-2CH00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ОТ 810D/611D ДЛЯ ДАТЧИКА ENDAT) 3X2X0,14+4X0,14+2X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 66.01 |
| 6FX50.2-2EQ10-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ) 3X2X0,14+4X0,14+2X0,5+4X0.23 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,9 ММ | 59.40 |
| 6FX5002-2CA20-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР. ДАТЧИК В ДВИГАТЕЛЕ AH20) 3X2X0,14+4X0,14+2X0,5+4X0,22C UL/CSA DESINA MOTION CONNECT 500 DМАКС. = 9,9 ММ ДЛИНА (M)= | 90.09 |
| 6FX5002-2CF20-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ ( РЕЗОЛЬВЕР В ДВИГАТЕЛЕ AH20 ) 3X2X0,14+4X0,14+2X0,5 C UL/CSA DESINA MOTION-CONNECT 500 DМАКС.=9,3 ММ ДЛИНА (M)= | 84.62 |
| 6FX5002-2EQ20-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ AH20) 3X2X0,14+4X0,14+2X0,5+4X0,22C UL/CSA DESINA MOTION CONNECT 500 DМАКС. = 9,9 ММ ДЛИНА (M)= | 88.24 |
| 6FX80.2-2CA31-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (ДАТЧИК СИГНАЛОВ НАПРЯЖЕНИЯ) 3X2X0,14+4X0,14+2X0,5+4X0,22 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,9 ММ | 76.40 |
| 6FX80.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (SSI АБСОЛЮТНЫЙ ДАТЧИК 6FX2001-5) 4X2X0,34+4X0,5 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,3 ММ | 54.91 |
| 6FX80.2-2CD24-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В) 4X2X0,34 + 4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, | 60.11 |
| 6FX80.2-2CF02-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В 1FK6) 3X2X0,14 + 4X0,14 + 2X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 ВНУТР. ЭКРАН ТАКЖЕ ПОДКЛЮЧЕН К КРУГЛОМУ ШТЕКЕРУ DМАКС. = 9,2 ММ, | 74.15 |
| 6FX80.2-2CG00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (810D/611D К ИНКР. ДАТЧИК) 4X2X0,34+4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, | 57.04 |
| 6FX80.2-2CH00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ОТ 810D/611D К ДАТЧИКУ ENDAT) 3X2X0,14+4X0,14+2X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,2 ММ, | 76.40 |
| 6FX80.2-2EQ10-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ) 3X2X0,14+4X0,14+2X0,5+4X0,22 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,9 ММ, | 76.28 |
| 6FX8002-2CA20-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР. ДАТЧИК В ДВИГАТЕЛЕ AH20) СО ШТЕКЕРОМ M17 3X2X0,14 + 4X0,14 + 2X 0,5 + 4X0,22 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION CONNECT 800, DМАКС. = 9,9 ММ, ДЛИНА (M)= | 90.09 |
| 6FX8002-2CA80-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКРЕМ. ДАТЧИК БЕЗ ДОРОЖЕК C И D), ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800, ДЛИНА (M) = | 78.73 |
| 6FX8002-2CF20-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В ДВИГАТЕЛЕ АН20) СО ШТЕКЕРОМ M17 3X2X0,14 + 4X0,14 + 2X 0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION CONNECT 800, ВНУТРЕННИЕ ЭКРАНЫ ТАКЖЕ ПОДКЛЮЧЕНЫ К КРУГЛОМУ ШТЕКЕРУ, DМАКС. = 9,2 ММ, ДЛИНА (M)= | 84.62 |
| 6FX8002-2EQ20-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ АН20) СО ШТЕКЕРОМ M17 3X2X0,14 + 4X0,14 + 2X 0,5 + 4X0,22 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION CONNECT 800, DМАКС. = 9,9 ММ, ДЛИНА (M)= | 88.24 |
