Силовые модули PM230

Разделы

Силовые модули PM230

Силовые модули типоразмера FSA до FSF

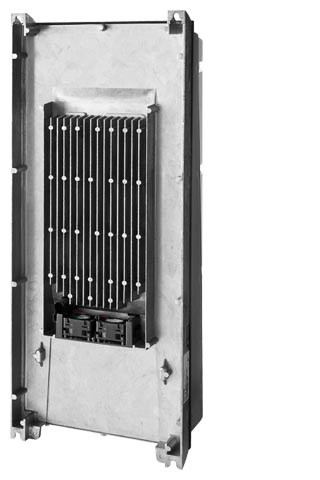

Силовой модуль PM230, типоразмер FSC, вид сзади

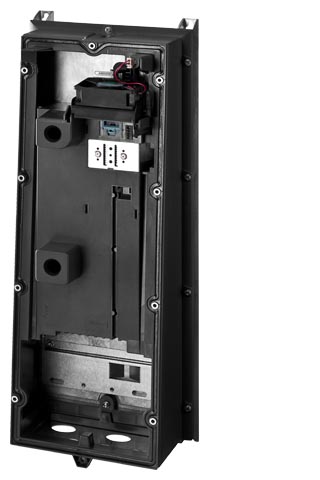

Силовой модуль PM230, типоразмер FSC, вид изнутри (без управляющего модуля)

Силовой модуль PM230 создает лишь незначительные обратные воздействия на сеть и потери кажущейся мощности. Следствием этого являются не только энергетические преимущества, но и позитивный вклад в сохранение окружающей среды.

• Обеспечивается значительное снижение сетевых гармоник.

- Гармонические колебания и THD (Total Harmonic Distortion) не превышают требуемых в стандарте EN 61000-3-12 /IEC 61000 3-12, ГОСТ Р 51317.3.12-2006 предельных значений.

- Дополнительные компоненты, к примеру, входные дроссели обратных воздействий на сеть, не нужны. Это способствует сокращению монтажного объема.

• Доля активной мощности очень велика, т.е. при одинаковой мощности привода устройствам требуется более низкий ток сети. Это в свою очередь дает возможность использовать проводники меньшего сечения.

Типоразмеры FSA до FSF силового модуля PM230 со степенью защиты IP55/UL Type12 предлагаются со встроенным сетевым фильтром класса A для инсталляций C2 или класса B для инсталляций C1. Допустимая длина кабелей между преобразователем и двигателем ограничена для экранированных кабелей макс. до 25 м для соблюдения ЭМС-категории C2 (фильтр A) и C1 таблица 14 (фильтр B, от кабелей). Поддерживаемыми структурами сети являются симметричные сети с заземленной нейтралью. Силовой модуль PM230 не имеет допуска для использования в приложениях, где необходима встроенная безопасность.




Дизайн

Силовые модули PM230

Силовые модули PM230 имеют следующие соединения и интерфейсы:

  • Интерфейс PM-IF для подключения силового модуля PM230 и управляющего модуля. Силовой модуль PM230 через встроенный блок питанияобеспечивает и энергопитание управляющего модуля.
  • Подключение двигателя через клеммы под винт или винтовые шпильки
  • 2 соединения PE/защитного провода




Интеграция

Силовые модули PM230

Силовые модули PM230 связываются через интерфейс PM-IF с управляющим модулем.

Схема соединений силового модуля PM230 со встроенным сетевым фильтром класса A или B




Технические данные

Силовые модули PM230
Общие технические данные



Силовые модули PM230

Рабочее напряжение сети

3 AC 380 … 480 В ± 10 %

Требование к сетиНапряжение короткого замыкания сетиuK

R sc > 100 или uK < 1 %

Собственная частота

47 … 63 Гц

Выходная частота


  • тип управления U/f

0 … 650 Гц
  • тип управления Vector

0 … 200 Гц

Частота импульсов

4 кГцболее высокие частоты импульсов до 16 кГц см. Данные ухудшения характеристик

Коэффициент мощности λ

0,9

Выходное напряжение, макс.

0 ... 95 % входного напряжения

Допустимая перегрузка


  • низкая перегрузка(low overload LO)0,37 … 90 кВт

1,1 х ном. выходной ток (т.е. перегрузка 110 %) в течение 57 сек при цикле в 300 сек1,5 х ном. выходной ток (т.е. перегрузка 150 %) в течение 3 сек при цикле в 300 сек
  • высокая перегрузка(high overload HO)0,25 ... 75 кВТ

1,5 х ном. выходной ток (т.е. перегрузка 150 %) в течение 57 сек при цикле в 300 сек2 х ном. выходной ток (т.е. перегрузка 200 %) в течение 3 сек при цикле в 300 сек

Электромагнитная совместимость

Встроенный сетевой фильтр по EN 61800-3 C2 и EN 61800-3 C1 таблица 14

Возможные методы торможения

Торможение постоянным током

Степень защиты

IP55/UL Type 12

Рабочая температура


  • низкая перегрузка(low overload LO)

0 … 40 °C без ухудшения характеристик,> 40 … 60 °C см. Кривые ухудшения характеристик
  • высокая перегрузка(high overload HO)

0 … 50 °C без ухудшения характеристик,> 50 … 60 °C см. Кривые ухудшения характеристик

Температура хранения

-40 … +70 °C (-40 … +158 °F)

Относительная влажность воздуха

< 95 % отн. влажности, образование конденсата не допускается

Охлаждение

Силовые части с усиленным воздушным охлаждением через встроенные блоки вентилятора

Высота места установки до 1000

до 1000 м над уровнем моря без уменьшения мощности,> 1000 м см. Кривые ухудшения характеристик

Защитные функции
  • пониженное напряжение
  • перенапряжение
  • перерегулирование/перегрузка
  • замыкание на землю
  • короткое замыкание
  • защита от опрокидывания
  • защита от блокировки двигателя
  • перегрев двигателя
  • перегрев преобразователя
  • блокировка параметров

Соответствие стандартам

UL 1),  CE, c-tick, ГОСТ Р

Маркировка CE

согласно Директиве по низким напряжения 2006/95/EG

1) UL-допуск для типоразмеров FSD до FSF в подготовке.



Напряжение сети3 AC 380 … 480 В

Силовые модули PM230

Со встроенным сетевым фильтром класса A

6SL3223-0DE13-7AA0

6SL3223-0DE15-5AA0

6SL3223-0DE17-5AA0

6SL3223-0DE21-1AA0

6SL3223-0DE21-5AA0

Со встроенным сетевым фильтром класса B

6SL3223-0DE13-7BA0

6SL3223-0DE15-5BA0

6SL3223-0DE17-5BA0

6SL3223-0DE21-1BA0

6SL3223-0DE21-5BA0

Выходной ток при 3 AC 400 В 50 Гц












  • ном. ток In 1)

A

1.3

1.7

2.2

3.1

4.1
  • ток базовой нагрузки  IL1)

A

1.3

1.7

2.2

3.1

4.1
  • ток базовой нагрузкиIH2)

A

0.9

1.3

1.7

2.2

3.1
  • I max

A

2.0

2.6

3.4

4.7

6.2

Ном. мощность












  • на основеIL

кВт

0.37 (0.5)

0.55 (0.75)

0.75 (1.0)

1.1 (1.5)

1.5 (2.0)
  • на основеIH

кВт

0.25 (0.33)

0.37 (0.5)

0.55 (0.75)

0.75 (1.0)

1.1 (1.5)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.86

0.90

0.92

0.94

0.95

Мощность потерь

(при ном. ток)

кВт

0.06

0.06

0.06

0.07

0.08

Расход охлаждающего воздуха

м3/с

0.007 (0.25)

0.007 (0.25)

0.007 (0.25)

0.007 (0.25)

0.007 (0.25)

Уровень шума

L pA (1 m)

дБ

61.9

61.9

61.9

61.9

61.9

Питание DC 24В

for the Control Unit

A

1

1

1

1

1

Входной ток 3)












  • ном. ток

A

1.3

1.8

2.3

3.2

4.2
  • на основеIH

A

0.9

1.3

1.8

2.3

3.2

Подключение к сети

U1/L1, V1/L2, W1/L3



вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт
  • сечение соединения

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

Подключение двигателя

U2, V2, W2



вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт
  • сечение соединения

мм2

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

1 … 2.5

Длина кабеля двигателя , макс.4)












  • экранированный

м

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)
  • неэкранированный

м

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

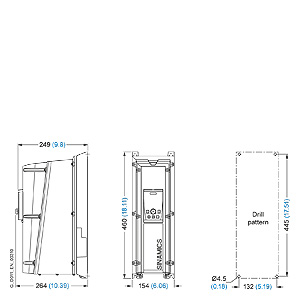

Размеры












  • ширина

мм

154 (6.06)

154 (6.06)

154 (6.06)

154 (6.06)

154 (6.06)
  • высота

мм

460 (18.11)

460 (18.11)

460 (18.11)

460 (18.11)

460 (18.11)
  • глубина












  • без устройства управления

мм

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)
  • с устройством управления макс.

мм

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

Типоразмер



FSA

FSA

FSA

FSA

FSA

Вес, около.

кг

4.3 (9.5)

4.3 (9.5)

4.3 (9.5)

4.3 (9.5)

4.3 (9.5)

1) В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой нагрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой нагрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласноuK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основе Irated) – эти значения тока указаны на шильдике.

4)Макс. длина кабеля двигателя 25 м (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2 (фильтр A) или C1 таблица 14 (фильтр B). С неэкранированными кабелями категории C2 или C1 не выдерживаются.



Напряжение сети3 AC 380 … 480 В

Силовые модули PM230

Со встроенным сетевым фильтром класса A

6SL3223-0DE22-2AA0

6SL3223-0DE23-0AA0

6SL3223-0DE24-0AA0

6SL3223-0DE25-5AA0

6SL3223-0DE27-5AA0

Со встроенным сетевым фильтром класса B

6SL3223-0DE22-2BA0

6SL3223-0DE23-0BA0

6SL3223-0DE24-0BA0

6SL3223-0DE25-5BA0

6SL3223-0DE27-5BA0

Выходной ток при 3 AC 400 В 50 Гц












  • ном. ток I n1)

A

5.9

7.7

10.2

13.2

18
  • ток базовой нагрузкиIL1)

A

5.9

7.7

10.2

13.2

18
  • ток базовой нагрузки IH2)

A

4.1

5.9

7.7

10.2

13.2
  • I max

A

8.9

11.8

15.4

20.4

27

Ном. мощность












  • на основе IL

кВт

2.2 (3.0)

3 (4.0)

4 (5.0)

5.5 (7.5)

7.5 (10)
  • на основе IH

кВт

1.5 (2.0)

2.2 (3.0)

3 (4.0)

4 (5.0)

5.5 (7.5)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.96

0.96

0.97

0.97

0.97

Мощность потерь

(при ном. ток)

кВт

0.1

0.12

0.14

0.18

0.24

Расход охлаждающего воздуха

м3/с

0.007 (0.25)

0.007 (0.25)

0.009 (0.32)

0.009 (0.32)

0.009 (0.32)

Уровень шума

L pA (1 м)

дБ

61.9

61.9

62.8

62.8

62.8

Питание DC 24В

для управляющего модуля

A

1

1

1

1

1

Входной ток 3)












  • ном. ток

A

6.1

8.0

11

14

19
  • на основе IH

A

4.2

6.1

8.0

11

14

Подключение к сети

U1/L1, V1/L2, W1/L3



вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт
  • сечение соединения

мм2

1 … 2.5

1 … 2.5

2.5 … 6

4 … 6

4 … 6

Подключение двигателя

U2, V2, W2



вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт
  • сечение соединения

мм2

1 … 2.5

1 … 2.5

2.5 … 6

4 … 6

4 … 6

Длина кабеля двигателя , макс.4)












  • экранированный

м

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)
  • неэкранированный

м

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

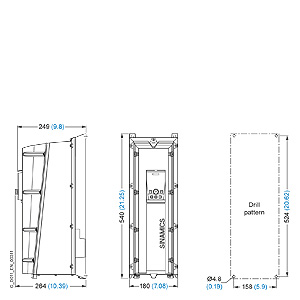

Размеры












  • ширина

мм

154 (6.06)

154 (6.06)

180 (7.09)

180 (7.09)

180 (7.09)
  • высота

мм

460 (18.11)

460 (18.11)

540 (21.26)

540 (21.26)

540 (21.26)
  • глубина












  • без устройства управления

мм

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)

249 (9.80)
  • с устройством управления макс.

мм

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

264 (10.39)

Типоразмер



FSA

FSA

FSB

FSB

FSB

Вес, около.

кг

4.3 (9.5)

4.3 (9.5)

6.3 (13.9)

6.3 (13.9)

6.3 (13.9)

1) В основе ном. выходного тока I n и тока базовой нагрузки I Lлежит нагрузочный цикл для низкой нагрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой нагрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %.Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) – эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2 (фильтр A) или C1 таблица 14 (фильтр B). С неэкранированными кабелями категории C2 или C1 не выдерживаются.



Напряжение сети3 AC 380 … 480 В

Силовые модули PM230

Со встроенным сетевым фильтромкласса A

6SL3223-0DE31-1AA0

6SL3223-0DE31-5AA0

6SL3223-0DE31-8AA0

–

6SL3223-0DE32-2AA0

6SL3223-0DE33-0AA0

Со встроенным сетевым фильтром класса B

6SL3223-0DE31-1BA0

6SL3223-0DE31-5BA0

–

6SL3223-0DE31-8BA0

6SL3223-0DE32-2BA0

6SL3223-0DE33-0BA0

Выходной ток при 3 AC 400 В 50 Гц














  • ном. ток I n1)

A

26

32

38

38

45

60
  • ток базовой нагрузкиIL1)

A

26

32

38

38

45

60
  • ток базовой нагрузкиI H2)

A

18

26

32

32

38

45
  • I max

A

39

52

64

64

76

90

Ном. мощность














  • на основеlL

кВт

11 (15)

15 (20)

18.5 (25)

18.5 (25)

22 (30)

30 (40)
  • на основеIH

кВт

7.5 (10)

11 (15)

15 (20)

15 (20)

18.5 (25)

22 (30)

Ном. частота импульсов

кГц

4

4

4

4

4

4

КПД η



0.97

0.97

0.98

0.97

0.97

0.97

Мощность потерь

(при ном. ток)

кВт

0.32

0.39

0.46

0.52

0.52

0.68

Расход охлаждающего воздуха

м3/с

0.020 (0.71)

0.020 (0.71)

0.020 (0.71)

0.039 (1.38)

0.039 (1.38)

0.039 (1.38)

Уровень шума

L pA (1 м)

дБ

66.1

66.1

66.1

56

56

56

Питание DC 24В

для управляющего модуля

A

1

1

1

1

1

1

Входной ток 3)














  • ном. ток

A

27

33

39

39

42

56
  • на основе IH

A

19

27

33

33

36

42

Подключение к сети

U1/L1, V1/L2, W1/L3



вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

винтоваяшпилька M6

винтоваяшпилька M6

винтоваяшпилька M6
  • сечение соединения

мм2

6 … 16

10 … 16

10 … 16

16 … 35

16 … 35

16 … 35

Подключение двигателя

U2, V2, W2



вставные клеммыпод винт

вставные клеммыпод винт

вставные клеммыпод винт

винтоваяшпилька M6

винтоваяшпилька M6

винтоваяшпилька M6
  • сечение соединения

мм2

6 … 16

10 … 16

10 … 16

16 … 35

16 … 35

16 … 35

Длина кабеля двигателя, макс.4)














  • экранированный

м

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)
  • неэкранированный

м

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

Размеры














  • ширина

мм)

230 (9.06)

230 (9.06)

230 (9.06)

320 (12.60)

320 (12.60)

320 (12.60)
  • высота

мм

620 (24.41)

620 (24.41)

620 (24.41)

640 (25.20)

640 (25.20)

640 (25.20)
  • глубина














  • без устройства управления

мм

249 (9.80)

249 (9.80)

249 (9.80)

329 (12.95)

329 (12.95)

329 (12.95)
  • с устройством управлениямакс.

мм

264 (10.39)

264 (10.39)

264 (10.39)

344 (13.54)

344 (13.54)

344 (13.54)

Типоразмер



FSC

FSC

FSC

FSD

FSD

FSD

Вес, около.

кг

9.5 (21)

9.5 (21)

9.5 (21)

31 (68)

31 (68)

31 (68)

1) В основе ном. выходного тока ln и тока базовой нагрузки I L лежит нагрузочный цикл для низкой нагрузки (low overload LO).

2) В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой нагрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) – эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2 (фильтр A) или C1 таблица 14 (фильтр B). С неэкранированными кабелями категории C2 или C1 не выдерживаются.



Напряжение сети 3 AC 380 … 480 В

Силовые модули PM230

со встроенным сетевым фильтромкласса A

6SL3223-0DE33-7AA0

6SL3223-0DE34-5AA0

6SL3223-0DE35-5AA0

6SL3223-0DE37-5AA0

6SL3223-0DE38-8AA0

со встроенным сетевым фильтромкласса B

6SL3223-0DE33-7BA0

6SL3223-0DE34-5BA0

6SL3223-0DE35-5BA0

6SL3223-0DE37-5BA0

6SL3223-0DE38-8BA0

Выходной токпри 3 AC 50 Гц 400 В












  • ном. ток I n1)

A

75

90

110

145

178
  • ток базовой нагрузки IL1)

A

75

90

110

145

178
  • ток базовой нагрузкиIH2)

A

60

75

90

110

145
  • I max

A

120

150

180

220

290

Ном. мощность












  • на основеIL

кВт

37 (50)

45 (60)

55 (75)

75 (100)

90 (125)
  • на основе IH

кВт

30 (40)

37 (50)

45 (60)

55 (75)

75 (100)

Ном. частота импульсов

кГц

4

4

4

4

4

КПД η



0.97

0.97

0.97

0.97

0.97

Мощность потерь

(при ном. ток)

кВт

0.99

1.2

1.4

1.9

2.3

Расход охлаждающего воздуха

м3/с

0.039 (1.38)

0.039 (1.38)

0.117 (4.13)

0.117 (4.13)

0.117 (4.13)

Уровень шума

L pA (1 м)

дБ

56

56

61

61

61

Питание DC 24В

для управляющего модуля

A

1

1

1

1

1

Входной ток 3)












  • ном. ток

A

70

84

102

135

166
  • на основе IH

A

56

70

84

102

135

Подключение к сети

U1/L1, V1/L2, W1/L3



винтоваяшпилька M6

винтоваяшпилька M6

винтовая шпилька M8

винтовая шпилька M8

винтовая шпилька M8
  • сечение соединения

мм2

25 … 50

25 … 50

35 … 120

35 … 120

35 … 120

Подключение двигателя

U2, V2, W2



винтоваяшпилька M6

винтоваяшпилька M6

винтовая шпилька M8

винтовая шпилька M8

винтовая шпилька M8
  • сечение соединения

мм2

25 … 50

25 … 50

35 … 120

35 … 120

35 … 120

Длина кабеля двигателя , макс..4)












  • экранированный

м

25 (82)

25 (82)

25 (82)

25 (82)

25 (82)
  • неэкранированный

м

100 (328)

100 (328)

100 (328)

100 (328)

100 (328)

Степень защиты



IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

IP55/UL Type 12

Размеры












  • ширина

мм

320 (12.60)

320 (12.60)

410 (16.14)

410 (16.14)

410 (16.14)
  • высота

мм

751 (29.57)

751 (29.57)

915 (36.02)

915 (36.02)

915 (36.02)
  • глубина












  • без устройства управления

мм

329 (12.95)

329 (12.95)

416 (16.38)

416 (16.38)

416 (16.38)
  • с устройством управления макс.

мм

344 (13.54)

344 (13.54)

431 (16.97)

431 (16.97)

431 (16.97)

Типоразмер



FSE

FSE

FSF

FSF

FSF

Вес, около.

кг

37 (82) (с фильтром A)38 (84) (с фильтром В)

37 (82) (с фильтром A) 38 (84) (с фильтром В)

70 (154)

70 (154)

70 (154)

1)В основе ном. выходного тока In и тока базовой нагрузки IL лежит нагрузочный цикл для низкой нагрузки (low overload LO).

2)В основе тока базовой нагрузки IH лежит нагрузочный цикл для высокой нагрузки (high overload HO).

3) Входной ток зависит от нагрузки двигателя и полного сопротивления сети и действует при полном сопротивлении сети согласно uK = 1 %. Ном. входные токи действуют для нагрузки с ном. мощностью (на основе In) – эти значения тока указаны на шильдике.

4) Макс. длина кабеля двигателя 25 м (экранированный) для силовых модулей PM230 со встроенным сетевым фильтром для соблюдения предельных значений из EN 61800-3 категории C2 (фильтр A) или C1 таблица 14 (фильтр B). С неэкранированными кабелями категории C2 или C1 не выдерживаются.




Характеристика

Силовые модули PM230
Данные ухудшения характеристик

Частота импульсов

Ном. мощность 1)

при 3 AC 50 Гц 400 В

Ном. выходной ток в A

при частоте импульсов

кВт

л.с.

4 кГц

6 кГц

8 кГц

10 кГц

12 кГц

14 кГц

16 кГц

0.37

0.5

1.3

1.11

0.91

0.78

0.65

0.59

0.52

0.55

0.75

1.7

1.45

1.19

1.02

0.85

0.77

0.68

0.75

1.0

2.2

1.87

1.54

1.32

1.10

0.99

0.88

1.1

1.5

3.1

2.64

2.17

1.86

1.55

1.40

1.24

1.5

2.0

4.1

3.49

2.87

2.46

2.05

1.85

1.64

2.2

3.0

5.9

5.02

4.13

3.54

2.95

2.66

2.36

3.0

4.0

7.7

6.55

5.39

4.62

3.85

3.47

3.08

4.0

5.0

10.2

8.67

7.14

6.12

5.1

4.59

4.08

5.5

7.5

13.2

11.22

9.24

7.92

6.6

5.94

5.28

7.5

10

18.0

15.3

12.6

10.8

9.0

8.1

7.2

11.0

15

26.0

22.1

18.2

15.6

13.0

11.7

10.4

15.0

20

32.0

27.2

22.4

19.2

16.0

14.4

12.8

18.5

25

38.0

32.3

26.6

22.8

19.0

17.1

15.2

22

30

45.0

38.25

31.5

27.0

22.5

20.25

18.0

30

40

60.0

52.7

43.4

37.2

31.0

27.9

24.8

37

50

75.0

63.75

52.5

45.0

37.5

33.75

30.0

45

60

90.0

76.5

63.0

54.0

45.0

40.5

36.0

55

75

110

93.5

77.0

–

–

–

–

75

100

145

123.3

101.5

–

–

–

–

90

125

178

151.3

124.6

–

–

–

–

1) Ном. мощность на основе ном. выходного тока In. В основе ном. выходного тока In лежит нагрузочный цикл для низкой перегрузки (low overload LO).

Температура окружающей среды

Низкая перегрузка (low overload LO) для силовых модулей PM230 типоразмеров FSA до FSF

Высокая перегрузка (high overload HO) для силовых модулей PM230 типоразмеров FSA до FSF

Высота места установки

Допустимый выходной ток в зависимости от высоты места установки

Допустимое входное напряжение в зависимости от высоты места установки

Напряжение сети

Допустимый выходной ток в зависимости от напряжения сети

Допустимая ном. мощность в зависимости от напряжения сети

Уазание: Учитывать диапазоны рабочих температур управляющих модулей. Температурные диапазоны для управляющих модулей указаны в Технических данных.




Чертеж

Силовые модули PM230

Силовой модуль PM230 типоразмер FSA со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M4, 4 гайками M4, 4 шайбами M4.

Необходимое свободное пространство для вентиляции сверху и снизу: 100 мм (3,94 дюймов).Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).



Силовой модуль PM230 типоразмер FSB Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M4, 4 гайками M4, 4 шайбами M4.

Необходимое свободное пространство для вентиляции сверху и снизу: 100 мм (3,94 дюймов).Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).



Силовой модуль PM230 типоразмер FSC Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M5, 4 гайками M5, 4 шайбами M5.

Необходимое свободное пространство для вентиляции сверху и снизу: 125 мм (4,92 дюймов).Необходимое свободное пространство для вентиляции сбоку: 0 мм (0 дюймов).

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

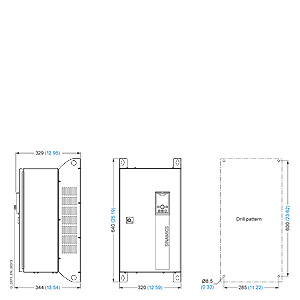

Силовой модуль PM230 типоразмер FSD Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M8, 4 гайками M8, 4 шайбами M8.

Необходимое свободное пространство для вентиляции сверху и снизу: 300 мм (11,81 дюймов).Необходимое свободное пространство для вентиляции сбоку:• температура окружающей среды ^40 °C: 0 мм (0 дюймов)• температура окружающей среды >40 °C: 50 мм (1,97 дюймов)

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

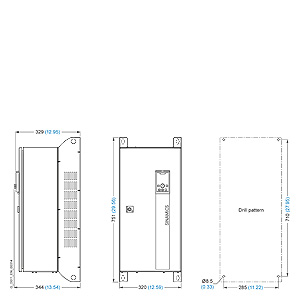

Силовой модуль PM230 типоразмер FSE Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M8, 4 гайками M8, 4 шайбами M8.

Необходимое свободное пространство для вентиляции сверху и снизу: 300 мм (11,81 дюймов).Необходимое свободное пространство для вентиляции сбоку:• температура окружающей среды ^40 °C: 0 мм (0 дюймов)• температура окружающей среды >40 °C: 50 мм (1,97 дюймов)

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).

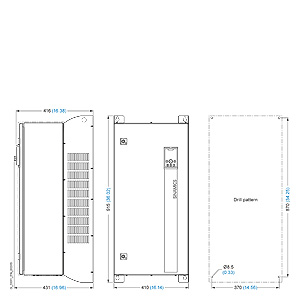

Силовой модуль PM230 типоразмер FSF Со встроенным сетевым фильтром класса A/B

Крепление 4 болтами M8, 4 гайками M8, 4 шайбами M8.

Необходимое свободное пространство для вентиляции сверху и снизу: 350 мм (13,78 дюймов).Необходимое свободное пространство для вентиляции сбоку:• температура окружающей среды ^40 °C: 0 мм (0 дюймов)• температура окружающей среды >40 °C: 50 мм (1,97 дюймов)

Со вставленной IOP монтажная глубина увеличивается на 15 мм (0,59 дюймов).Со вставленной BOP-2/глухой крышкой монтажная глубина увеличивается на 5 мм (0,2 дюймов).

Все размеры в мм (значения в скобках в дюймах).




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6SL3210-1NE11-3AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,37KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 259.07
6SL3210-1NE11-3UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,37KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 214.97
6SL3210-1NE11-7AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,55KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 275.61
6SL3210-1NE11-7UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,55KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 225.99
6SL3210-1NE12-2AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,75KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 297.65
6SL3210-1NE12-2UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 0,75KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 248.05
6SL3210-1NE13-1AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 1,1KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 314.19
6SL3210-1NE13-1UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 1,1KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 259.07
6SL3210-1NE14-1AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 1,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 358.29
6SL3210-1NE14-1UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 1,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 297.65
6SL3210-1NE15-8AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 2,2KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 413.42
6SL3210-1NE15-8UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 2,2KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 341.75
6SL3210-1NE17-7AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 3KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 518.14
6SL3210-1NE17-7UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 3KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 196 X 73 X 165 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 429.95
6SL3210-1NE21-0AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 4KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 292 X 100 X 165 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 611.85
6SL3210-1NE21-0UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 4KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 292 X 100 X 165 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 501.61
6SL3210-1NE21-3AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 5,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 292 X 100 X 165 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 716.58
6SL3210-1NE21-3UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 5,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 292 X 100 X 165 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 589.79
6SL3210-1NE21-8AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 7,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 292 X 100 X 165 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 926.03
6SL3210-1NE21-8UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 7,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 292 X 100 X 165 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 766.18
6SL3210-1NE22-6AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 11KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 355 X 140 X 165 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1267.79
6SL3210-1NE22-6UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 11KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 355 X 140 X 165 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1047.31
6SL3210-1NE23-2AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 15KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 355 X 140 X 165 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1626.08
6SL3210-1NE23-2UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 15KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 355 X 140 X 165 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1433.15
6SL3210-1NE23-8AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 18,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 355 X 140 X 165 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1984.36
6SL3210-1NE23-8UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 18,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 355 X 140 X 165 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1763.87
6SL3210-1NE24-5AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 22KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 419 X 275 X 204 (HXWXD), FSD WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 2342.65
6SL3210-1NE24-5UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 22KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 419 X 275 X 204 (HXWXD), FSD WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 2094.60
6SL3210-1NE26-0AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 30KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 419 X 275 X 204 (HXWXD), FSD WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 2976.54
6SL3210-1NE26-0UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 30KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 419 X 275 X 204 (HXWXD), FSD WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 2673.37
6SL3210-1NE27-5AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 37KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 419 X 275 X 204 (HXWXD), FSD WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 3665.55
6SL3210-1NE27-5UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 37KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 419 X 275 X 204 (HXWXD), FSD WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 3252.15
6SL3210-1NE28-8AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 45KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 499 X 275 X 204 (HXWXD), FSE WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 4464.81
6SL3210-1NE28-8UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 45KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 499 X 275 X 204 (HXWXD), FSE WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 3996.28
6SL3210-1NE31-1AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 55KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 499 X 275 X 204 (HXWXD), FSE WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 5264.07
6SL3210-1NE31-1UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 55KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 499 X 275 X 204 (HXWXD), FSE WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 4712.86
6SL3210-1NE31-5AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 75KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 634 X 350 X 316 (HXWXD), FSF WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 6311.36
6SL3210-1NE31-5UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 75KW FOR 110% 60S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 634 X 350 X 316 (HXWXD), FSF WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 5649.91
6SL3211-1NE17-7AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 / PT 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 3KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 238 X 126 X 171 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 573.25
6SL3211-1NE17-7UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 / PT 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 3KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 238 X 126 X 171 (HXWXD), FSA WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 485.06
6SL3211-1NE21-8AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 / PT 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 7,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 345 X 154 X 171 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1025.25
6SL3211-1NE21-8UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 / PT 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 7,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 345 X 154 X 171 (HXWXD), FSB WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 865.41
6SL3211-1NE23-8AL0347SINAMICS G120 POWER MODULE PM230 WITH BUILT IN CL. A FILTER PROTECTION IP20 / PT 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 18,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 411 X 200 X 171 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 2204.84
6SL3211-1NE23-8UL0347SINAMICS G120 POWER MODULE PM230 UNFILTERED PROTECTION IP20 / PT 3AC380-480V +10/-10% 47-63HZ OUTPUT LOW OVERLOAD: 18,5KW FOR 150% 3S,110% 57S,100% 240S AMBIENT TEMP 0 TO +40 DEG C(LO) 411 X 200 X 171 (HXWXD), FSC WITHOUT CONTROL UNIT AND PANEL APPROVED FOR CU240B/E-2 AND CU230P-2 FIRMWARE-VERSION V4.4 NOTE: PM230 DOES NOT SUPPORT SAFETY 1984.36
6SL3223-0DE13-7AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,37 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО+40 ГРАД. C(LO) 460 X 1 369.31
6SL3223-0DE13-7BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,37 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 407.89
6SL3223-0DE15-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,55 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДO+40 ГРАД. C (LO) 460 X 369.31
6SL3223-0DE15-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,55 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДO +40 ГРАД. C (LO) 460 X 407.89
6SL3223-0DE17-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,75 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДO +40 ГРАД. C (LO) 460 X 369.31
6SL3223-0DE17-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 0,75 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 407.89
6SL3223-0DE21-1AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 1,1 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДO +40 ГРАД. C (LO) 460 X 396.87
6SL3223-0DE21-1BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 1,1 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 435.46
6SL3223-0DE21-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 1,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 451.99
6SL3223-0DE21-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 1,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 496.09
6SL3223-0DE22-2AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 2,2 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 523.66
6SL3223-0DE22-2BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 2,2 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 578.77
6SL3223-0DE23-0AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 3 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 15 655.94
6SL3223-0DE23-0BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 3 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 460 X 15 727.60
6SL3223-0DE24-0AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 4 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 540 X 18 777.21
6SL3223-0DE24-0BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 4 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 540 X 18 859.89
6SL3223-0DE25-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 5,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 540 X 909.50
6SL3223-0DE25-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 5,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 540 X 1008.71
6SL3223-0DE27-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 7,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 540 X 1185.11
6SL3223-0DE27-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 7,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C (LO) 540 X 1322.91
6SL3223-0DE31-1AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 11 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 620 X 23 1598.52
6SL3223-0DE31-1BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 11 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 620 X 23 1791.44
6SL3223-0DE31-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 15 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 620 X 23 2067.05
6SL3223-0DE31-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 15 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 620 X 23 2397.77
6SL3223-0DE31-8AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 18,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 620 X 2535.57
6SL3223-0DE31-8BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 18,5 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 640 X 3086.78
6SL3223-0DE32-2AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 22 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 640 X 32 2976.54
6SL3223-0DE32-2BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 22 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 640 X 32 3748.23
6SL3223-0DE33-0AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 30 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 640 X 32 3775.79
6SL3223-0DE33-0BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 30 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 640 X 32 4905.78
6SL3223-0DE33-7AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 37 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 751 X 32 4630.17
6SL3223-0DE33-7BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 37 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 751 X 32 6201.12
6SL3223-0DE34-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 45 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 751 X 32 5649.91
6SL3223-0DE34-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 45 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 751 X 32 7551.60
6SL3223-0DE35-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 55 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 915 X 41 6614.54
6SL3223-0DE35-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 55 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 915 X 41 8791.82
6SL3223-0DE37-5AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 75 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 915 X 41 7937.44
6SL3223-0DE37-5BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 75 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 915 X 41 10583.25
6SL3223-0DE38-8AA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА А, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 90 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 915 X 41 9287.90
6SL3223-0DE38-8BA0347SINAMICS G120P СИЛОВОЙ МОДУЛЬ PM230 СО ВСТРОЕННЫМ ФИЛЬТРОМ КЛАССА B, КЛАСС ЗАЩИТЫ IP55 / ТИП UL 12 3-ФАЗН.380-480 В +10/-10% 47-63 ГЦ ВЫХОД НИЗКИЙ УРОВЕНЬ ПЕРЕГРУЗКИ: 90 КВТ ПРИ 150% 3С,110% 57С,100% 240С ТЕМП. ОКР. СРЕДЫ: ОТ 0 ДО +40 ГРАД. C(LO) 915 X 41 12402.25
