Силовые модули - Силовые блоки

Силовой модуль содержит

входной 6ти ключевой выпрямитель
конденсаторы звена постоянного тока
инвертер на IGBT-транзисторах
соответсвующая управляющая и контролирующая электроника
система предзаряда конденсаторов
управление и источник питания для вентиляторов силового модуля

Дизайн

Силовой модуль штатно имеет следущие интерфейсы:

Клеммы для подключения источника питания
Клеммы для подключения двигателя
Разъём для подключения внешнего источника 24 В
3 x DRIVE-CLiQ разъёма
разъёмы 24 В для обеспечения
- блок управления CU320
- панель оператора AOP30
1 x вход датчика температуры (KTY84-130)
PE (защитное заземление)

Интеграция

Силовой блок взаимодействует с блоком управления CU320 по DRIVE-CLiQ (быстрый последовательный интерфейс) и получает управляющую информацию по этому каналу.

Кабель DRIVE-CLiQ необходимый для подлючения других устройств DRIVE-CLiQ может быть заказан, сразу нужной длины (→ Сигнальные кабели).

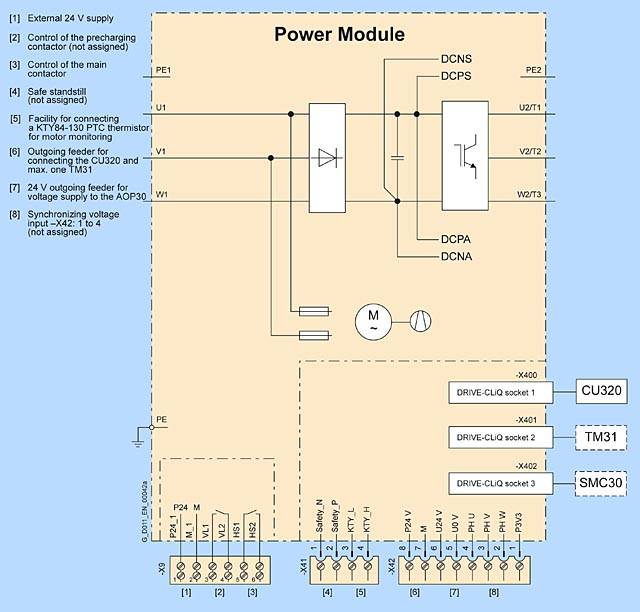

Схема подключения силового модуля

Технические данные

Напряжение питания от 380 В до 480 В		Силовые блоки
		6SL3310-1GE36- 1AA0	6SL3310-1GE37- 5AA0	6SL3310-1GE38- 4AA0	6SL3310-1GE41- 0AA0
Номинальный выходной ток I_rated	A	605	745	840	985
Базовый ток нагрузки I_L¹⁾	A	590	725	820	960
Базовый ток нагрузки I_H²⁾	A	460	570	700	860
Номинальная мощность для I_L	кВт	315	400	450	560
Номинальная мощность для I_H	кВт	250	315	400	450
Номинальная мощность для I_L 460 V/60 Hz	л.с.	500	600	700	800
Номинальная мощность для I_H 460 V/60 Hz	л.с.	400	500	600	700
Максимальный требуемый ток ³⁾ (для DC 24 V)	A	1	1	1	1.25
Номинальный входной ток⁴⁾	A	629	775	873	1024
Потери	кВт	7.8	9.1	9.6	13.8
Требуемый поток воздуха	m³/s	0.78	0.78	0.78	1.48
Степень защиты		IP00	IP00	IP00	IP00
Уровень шума L_pA (1 m) at 50 Hz/60 Hz	dB	70/73	70/73	70/73	72/75
Ввод U1, V1, W1		Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12
Подключение двигателя U2/T1, V2/T2, W2/T3		Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12
Максимальное сечение проводника для прочих кабелей		4 x 240 mm² на проводник	4 x 240 mm² на проводник	4 x 240 mm² на проводник	6 x 240 mm² на проводник
PE1/GND или PE2/GND проводник		M12 винт	M12 винт	M12 винт	M12 винт
Максимальное сечение проводника для PE1/GND		2 x 240 mm²	2 x 240 mm²	2 x 240 mm²	4 x 240 mm²
Максимальное сечение проводника для PE2/GND	мм	4 x 240 mm²	4 x 240 mm²	4 x 240 mm²	6 x 240 mm²
Ширина	mm	503	503	503	908
Высота	mm	1506	1506	1506	1510
Глубина	mm	540	540	540	540
Вес, примерно.	кг	294	294	294	530

Напряжение питания от 660 В до 690 В		Силовые блоки
		6SL3310-1GH33- 3AA0	6SL3310-1GH34- 1AA0	6SL3310-1GH34- 7AA0	6SL3310-1GH35- 8AA0	6SL3310-1GH37- 4AA0	6SL3310-1GH38- 1AA0
Номинальный выходной ток I_rated	A	330	410	465	575	735	810
Базовый ток нагрузки I_L¹⁾	A	320	400	452	560	710	790
Базовый ток нагрузки I_H²⁾	A	280	367	416	514	657	724
Номинальная мощность для I_L	kW	315	400	450	560	710	800
Номинальная мощность для I_H	kW	250	315	400	450	630	710
Максимальный требуемый ток ³⁾ (для DC 24 V)	A	0.9	1	1	1	1.25	1.25
Номинальный входной ток⁴⁾	A	343	426	483	598	764	852
Потери	кВт	5.8	7.5	8.5	10.3	12.8	13.9
Требуемый поток воздуха	m³/s	0.36	0.78	0.78	0.78	1.48	1.48
Степень защиты		IP20	IP00	IP00	IP00	IP00	IP00
Уровень шума L_pA (1 m) at 50 Hz/60 Hz	dB	69/73	70/73	70/73	70/73	73/75	73/75
Ввод U1, V1, W1		Фланцевое подключение с винтами M10	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12
Подключение двигателя U2/T1, V2/T2, W2/T3		Фланцевое подключение с винтами M10	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12	Фланцевое подключение с винтами M12
Максимальное сечение проводника для прочик кабелей		2 x 240 mm² на проводник	4 x 240 mm² на проводник	4 x 240 mm² на проводник	4 x 240 mm² на проводник	6 x 240 mm² на проводник	6 x 240 mm² на проводник
PE1/GND or PE2/GND проводник		винт M10	винт M12	винт M12	винт M12	винт M12	винт M12
Максимальное сечение проводника для PE1/GND		2 x 240 mm²	2 x 240 mm²	2 x 240 mm²	2 x 240 mm²	4 x 240 mm²	4 x 240 mm²
Максимальное сечение проводника для PE2/GND	m	2 x 240 mm²	4 x 240 mm²	4 x 240 mm²	4 x 240 mm²	6 x 240 mm²	6 x 240 mm²
Ширина	mm	326	503	503	503	908	908
Высота	mm	1533	1506	1506	1506	1510	1510
Глубина	mm	545	540	540	540	540	540
Вес, примерно.	кг	162	294	294	294	530	530

1) Базовый ток I_L из расчёта цикла 110% на 60 с или 150% на 10 с с длительностью 300 с.

2) Базовый ток I_H из расчёта цикла 150% на 60 с или 160% на 10 с с длительностью 300 с.

3) В случае, если вспомогательный источник питания имеет независимое питание, то есть управлние останется работоспособным в случае отказа по питанию.

4) Входной ток указан для номинального выходного тока.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SL3310-1GE36-1AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 380-480V, 50/60HZ, 605A НОМ. МОЩНОСТЬ: 315KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	310	по запросу (X)	1
6SL3310-1GE37-5AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 380-480V, 50/60HZ, 745A НОМ. МОЩНОСТЬ: 400KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	306	по запросу (X)	1
6SL3310-1GE38-4AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 380-480V, 50/60HZ, 840A НОМ. МОЩНОСТЬ: 450KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	306	по запросу (X)	1
6SL3310-1GE41-0AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 380-480V, 50/60HZ, 985A НОМ. МОЩНОСТЬ: 560KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	530	по запросу (X)	1
6SL3310-1GH33-3AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP20 3AC 660-690V, 50/60HZ, 330A НОМ. МОЩНОСТЬ: 315KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	162	по запросу (D)	1
6SL3310-1GH34-1AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 660-690V, 50/60HZ, 410A НОМ. МОЩНОСТЬ: 400KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	306	по запросу (D)	1
6SL3310-1GH34-7AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 660-690V, 50/60HZ, 465A НОМ. МОЩНОСТЬ: 450KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	306	по запросу (D)	1
6SL3310-1GH35-8AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 660-690V, 50/60HZ, 575A НОМ. МОЩНОСТЬ: 560KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	306	по запросу (D)	1
6SL3310-1GH37-4AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 660-690V, 50/60HZ, 735A НОМ. МОЩНОСТЬ: 710KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	530	по запросу (D)	1
6SL3310-1GH38-1AA0	SINAMICS G130 СИЛОВОЙ МОДУЛЬ IP00 3AC 660-690V, 50/60HZ, 810A НОМ. МОЩНОСТЬ: 800KW (VT) 6-ПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ БЕЗ РЕКУПЕРАЦИИ С КАБЕЛЕМ DRIVE-CLIQ OHNE REGELUNGSBAUGRUPPE	530	по запросу (D)	1
