SIMATIC Box PC 840 - SIMATIC Box PC

SIMATIC Box PC 840 идеально подходит для применения промышленных ПК непосредственно на агрегате:

Большие возможности по расширению (5 слотов)
Высокая производительность
Высокая надежность

Особенности

Минимизация сбоев благодаря высокой надежности системы

Эффективная самодиагностика (SIMATIC PC DiagMonitor)
Решения для резервного копирования данных (профилактическое сохранение данных)
Удобная для обслуживания конструкция (для модификации и сервисного обслуживания)

Сокращение издержек благодаря высокой безопасности инвестиций

Высокая непрерывность продуктов благодаря поддержке аппаратных и программных средств длительное время (поддержка коммуникационных интерфейсов и слотов ISA)
Надежная доступность запасных частей (5 лет)

Уменьшение стоимости благодаря углубленной индустриальной функциональности

Высокая степень промышленной совместимости благодаря надежной конструкции для работы под действием вибрации, ударных воздействий и повышенных температур
Интегрированные компоненты Totally Integrated Automation (TIA) благодаря встроенным интерфейсам PROFIBUS/MPI и Ethernet, протестированным с программными пакетами
Высокая гибкость и возможности для расширения (5 свободных слотов)

Уменьшение стоимости благодаря экономии времени

PC поставляются собранными по заказной конфигурации и готовыми к работе
Предустановленные операционные системы для быстрого начала работы
Встроенные коммуникационные интерфейсы для полевого уровня и уровня IT

Область применения

SIMATIC Box PC 840 предназначен для использования в машиностроении и перерабатывающей промышленности для:

Систем измерения, управления и регулирования в производственных процессах (например: автоматические стиральные машины, управление роботами)

Систем управления зданиями, Визуализации процессов производства (Информационные терминалы и табло)

Сбор и обработка данных (например: децентрализованный контроль процесса)

SIMATIC Box PC 840 имеет маркировку CE для примения в промышленности, а также бытовом и комерческом секторе. В дополнении к промышленным приложениям, он м.б. использован для автоматизации зданий или публичных сооружений.

Дизайн

Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям.
Фиксаторы PC карт для повышения стойкости к вибрации и ударным нагрузкам
Процессор:
- Intel Pentium 4 2.8 ГГц, 533 МГц FSB, SLC 512 Кбайт
Оперативная память емкостью 128 Мбайт, с возможностью расширения до 2 Гбайт
Приводы:
- Жесткий диск: ≥ 40 Гбайт;
  специальная конструкция держателей, обеспечивающая высокую стойкость к механическим воздействиям
- Дисковод: 1.44 Мбайт, 3.5"
Встроенная видеокарта с поддержкой AGP графики, 1280 x 1024, 100 Гц, 32-разрядная цветовая палитра
Интерфейсы (с фронтальной стороны корпуса):
- Ethernet встроенный
- 2 x USB V2.0 (мощный)
- PS/2, COM1, COM2, LPT1
Слоты расширения:
- 1 x PCI короткий, 1 x PCI длинный
- 2 x PCI/ISA (совмещенный) длинный
- 1 x ISA длинный
Напряжение питания: ~120/240 В (широкий диапазон), 50/60 Гц
Дополнительные компоненты:
- Процессор :
  Intel Pentium 4 Mobile 2.4 ГГц, 533 МГц FSB, SLC 512 Кбайт
  Intel Pentium 4 Mobile 2.2 ГГц, 400 МГц FSB, SLC 512 Кбайт
  Intel Celeron 2.0 ГГц, 400 МГц FSB, SLC 128 Кбайт
- Расширение оперативной памяти до 2 Гбайт
- Жесткий диск 1 x 3.5" 80 Гбайт
- 2 x 2.5" 40 Гбайт жесткий диск или система RAID1
- Flash Drive (512 Мбайт или 1 Гбайт, Compact Flash)
- Привод CD-ROM или CD-R/W/DVD
- Встроенный интерфейс PROFIBUS/MPI, совместимый с CP5611
- Напряжение питания =24 В
- Предварительно установленная операционная система
- SIMATIC PC DiagMonitor ¹⁾
- SIMATIC PC/PG Image Creator ¹⁾

1) Замечание:

Более подробная информация приведена в разделе "Компоненты расширения"

Функции

Интегрированные и конфигурируемые функции контроля (выполнения программы (watchdog), внутренней и внешней температуры, работы вентиляторов)
Расширенная диагностика и посылка сообщений по Ethernet, e-mail, SMS и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):

Счетчик наработанных часов
Состояние жесткого диска
Состяние системы
Автоматическая запись всех сообщений в файл
Опции для централизованного мониторинга SIMATIC PC по сети

RAID1 для автоматического дублирования двух EIDE жестких дисков

Интеграция

Ethernet
Встроенный интерфейс Ethernet (10/100 Mbit/s) может быть использован для IT коммуникаций и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с программным обеспечением “SOFTNET S7”) .
PROFIBUS
Опциональный интерфейс Profibus (12 Mbit/s) может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7 (с программным обеспечением “SOFTNET for PROFIBUS”).
Дополнительные интерфейсы
Для подключения других станций I/O, имеется 5 свободных слота PCI, один интерфейс PC card, 2 USB (Universal Serial Bus) и последовательный/паралельный интерфейс.

Технические данные

	SIMATIC Box PC 840 V2
Основные характеристики
Дизайн	Монтаж на плоскую поверхност, box
Процессор	Intel Pentium 4 2.8 ГГц, 533 МГц Front Side Bus (FSB), 512 Кбайт кеш второго уровня; Intel Pentium 4 2,4 ГГц, 533 МГц Front Side Bus (FSB), 512 Кбайт кеш второго уровня; Intel Pentium 4 Mobile 2.2 ГГц, 400 МГц FSB, 512 Кбайт кеш второго уровня; Intel Celeron 2.0 ГГц, 400 МГц FSB, 128 Кбайт кеш второго уровня
Чипсет	VIA P4N266A
Объем оперативной памяти	128 Мбайт DDR SDRAM; расширяемая до 2 Гб; 3 слота памяти
Свободные разъемы для расширения	1 x PCI короткий, 1 x PCI длиный 2 x PCI/ISA (shared) длиный 1 x ISA длиный Примечание: The RAID1 option takes one PCI slot.
Графика	VIA ProSavage8, встроенный графический контроллер AGP bus, 8/16/32 Мбайт UMA память (shared) CRT: до 1600 x 1024 пикселей, 60 Гц, цвет 16-бит до 1280 x 1024 пикселей, 100 Гц, цвет 32-бита LCD: LVDS или DUI до 1280 x 1024 пикселей, 18-бит TFT LC дисплеи могут быть подсоеденины через цифровой LVDS интерфейс
Операционная система	Нет Предустановленные: MS-DOS 6.22 Английский; Windows NT 4 WS SP6a Английский/Немецкий; Windows 2000 Professional SP4 MUI Windows XP Professional SP1 MUI MUI: (Многоязычный интерфейс); 5 языков: Английский, Немецкий, Французский, Испанский, Итальянский
Напряжение питания	120/240 В AC, 360 VA; электрически изолированное; с защитой от кратковременных сбоев питания в соответствии с NAMUR: макс. 20 мс при номинальном напряжении 0.85 24 В DC, 265 VA (опционально, только при соединении с Pentium 4 Mobile)
Приводы
Жесткий диск	3.5" 40 Гб HDD EIDE Опционально 3.5" 80 Гб HDD EIDE 2 x 2.5" 40 Гб HDD EIDE RAID1 2 x 2.5" 40 Гб EIDE
Flash диск	Опционально, вместо жесткого диска: 512 Мб Flash диск 1 Гб Flash диск Примечание: Flash только в комбинации с MS-DOS или без операционной системы
CD-ROM	24x, опционально
CD-RW	CD-R/RW/DVD; (комбинированный привод) опционально
Дисковод	1.44 Мбайт
Интерфейсы
PROFIBUS/MPI	12 Мбит/с (изолированный, CP 5611-совместимый)
Ethernet	10/100 Мбит/с (RJ 45)
USB	2 x 2.0 (мощный)
Последовательный	COM1 (25-полюсный, V.24), COM2 (9-полюсный, V.24)
Параллельный	LPT1
DVI	1 x
VGA	через адаптер DVI к VGA (включен в поставку)
Клавиатура	PS/2
Мышь	PS/2
Функции мониторинга
Температура	Выход температуры за верхний/ нижний допустимый предел Тревоги могут быть проанализированы в прикладной программе
Сторожевой таймер	Мониторинг времени выполнения программы Время наблюдения может быть задано в программном обеспечении Настраиваемый перезапуск в случае сбоя Тревоги могут быть проанализированы в прикладной программе
Дистанционный мониторинг	SIMATIC PC DiagMonitor (программная, опция) Получение данных о состоянии: Сторожевой таймер Температура Fan speed Мониторинг жесткого диска (SMART) Системный / Ethernet мониторинг (Heart Beat) Подсчет времени работы Коммуникации: Интерфейс Ethernet (протокол SNMP) OPC для интеграции в программном обеспечении SIMATIC Конфигурация для клиент/серверной архитектуры Генерация log файлов
Внешние условия
Степень защиты (передняя/задняя панель)	IP20
Температура окружающей среды во время работы	С максимальной конфигурацией: от 5 до 45 °C от 5 до 55 °C при использовании Pentium 4 Mobile, без дисковода/работы CD
Вибрация во время работы	от 10 до 58 Гц: 0.75 мм; от 58 Гц до 500 Гц: 9.8 м/с² (около 1 г) При работе с CD-ROM/RW: от 10 до 58 Гц: 0,019 мм; от 58 Гц до 500 Гц: 2.5 м/с² (около 0.25 г) Примечание: No vibration permitted when burning CDs
Уровень ударных воздействий во время работы	50 м/с², 30 мс (около 5 г) Примечание: No shock permitted when burning CDs
Температура окружающей среды во время работы	от 5 до 80% при 25 °C
Класс защиты	Класс защиты I в соответствии с VDE 0106 Часть 1 (IEC 536)
Электромагнитная совместимость (EMC)
Генерирование помех	EN 55022 Класс B (Класс A при 24 В DC)
Устойчивость к наводкам по цепям питания	± 2 кВ (IEC 61000-4-4, взрыв) ± 1 кВ (IEC 61000-4-5, симметричные волны) ± 2 кВ (IEC 61000-4-5, асимметричные волны)
Устойчивость к наводкам по сигнальным линиям	± 1 кВ (IEC 61000-4-4, взрыв, длина < 10 м) ± 1 кВ (IEC 61000-4-5, симметричные волны, длина > 10 м) ± 2 кВ (IEC 61000-4-5, асимметричные волны, длина > 10 м)
Устойчивость к разрядам статического электричества	± 6 кВ, при контактном разряде (IEC 61000-4-2) ± 8 кВ, при разряде через воздух (IEC 61000-4-2)
Устойчивость к высокочастотным наводкам	10 V/m 80% AM; от 80 МГц до 1 ГГц (IEC 61000-4-6); 10 V/m 50% ED; 900 МГц (IEC 61000-4-6); 10 V 80% AM, от 9 кГц до 80 МГц (IEC 61000-4-6)
Устойчивость к воздействию магнитных полей	30 A/m, 50 МГц (IEC 61000-4-6)
Протестированное программное обеспечение SIMATIC Industrial Software	STEP 7, STEP 5 WinAC ProTool/Pro WinCC SOFTNET
Сертификаты и одобрения
Защита	IEC 60950
Одобрения	cULus (UL508, UL60950), FCC Класс А
CE признаки	Использование в промышленных областях: Генерирование помех: EN 50081-2, 1993; Устойчивость к помехам: EN 50082-2, 1995 Использование в бизнесе and trade environments as well as in workshops: Генерируемые помехи: EN 50081-1, 1992; Устойчивость к помехам: EN 50082-1, 1992
Размеры и вес
Размеры (в мм)	388 x 331 (включает монтажные принадлежности) x 165
Вес, около	10,5 кг

Замечание по поводу лицензирования операционной системы SIMATIC PC

На основании соглашения с Microsoft поставляемая лицензия операционной системы предназначена для установки только на компьютеры SIMATIC PC.

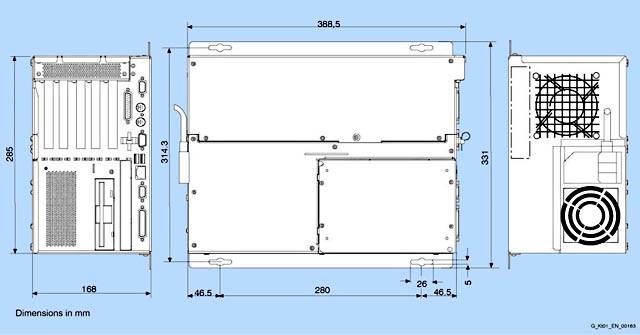

Чертеж

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6ES7647-6M...-....	SIMATIC BOX PC 840 V2: ВСТРОЕННАЯ AGP ГРАФИКА, 8/16/32 МБАЙТ; 10/100 МБИТ/С ETHERNET RJ45; 2 X USB (МОЩНЫХ); СТОРОЖЕВОЙ ТАЙМЕР, КОНТРОЛЬ ТЕМПЕРАТУРЫ; 2 PCI, 2 ISA/PCI, 1 ISA	10.5	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6ES7648-0CB00-0YA0	КЛАВИАТУРА ДЛЯ PCS7 OS/ES, ИНТЕРФЕЙС USB, МЕЖДУНАРОДНАЯ/НЕМЕЦКАЯ РАСКЛАДКА КЛАВИАТУРЫ	0.5	4 - 6 недель (B)	1
6ES7648-0DC30-0AA0	SIMATIC PC, НАКОПИТЕЛЬ USB-ФЛЭШ, 1 GB, USB2.0, ВКЛЮЧАЯ МЕНЕДЖЕР SIMATIC PC BIOS, ВОЗМОЖНОСТЬ ЗАГРУЗКИ, МЕТАЛЛИЧЕСКИЙ КОРПУС	0.1	6 - 8 недель (C)	1
6ES7648-1AA00-0XA0	SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ RACK PC840, BOX PC840 К ИСТОЧНИКУ ПИТАНИЯ ~230В; УПАКОВКА ИЗ 5 ШТУК	0.2	4 - 6 недель (B)	1
6ES7648-2AD20-0EA0	МОДУЛЬ ПАМЯТИ SDRAM 256 МБАЙТ DDR333 ДЛЯ SIMATIC RACK PC IL 40 S ( 6AG4011-0.)	0.1	по запросу (X)	1
6ES7648-2AD30-0EA0	МОДУЛЬ ПАМЯТИ SDRAM 512 МБАЙТ DDR333 ДЛЯ SIMATIC RACK PC IL 40 S ( 6AG4011-0.)	0.1	4 - 6 недель (B)	1
6ES7648-2AD40-0EA0	МОДУЛЬ ПАМЯТИ SDRAM 1 ГБАЙТ DDR333 ДЛЯ SIMATIC RACK PC IL 40 S ( 6AG4011-0.)	0.1	4 - 6 недель (B)	1
6ES7648-3AB00-0XA0	SIMATIC PC, КАБЕЛЬ-АДАПТЕР, DVI-I В VGA, ДЛИНА: 250 MM	0.1	4 - 6 недель (B)	1
6ES7900-1AA00-0XA0	SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ	0.3	3 - 5 недель (A)	1
6ES7900-1BA00-0XA0	SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ	0.3	3 - 5 недель (A)	1
6ES7900-1CA00-0XA0	SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ	0.3	3 - 5 недель (A)	1
6ES7900-1DA00-0XA0	SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США	0.3	3 - 5 недель (A)	1
6ES7900-1EA00-0XA0	SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ	0.3	3 - 5 недель (A)	1
6ES7900-1FA00-0XA0	SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ	0.2	4 - 6 недель (B)	1
6ES7972-0BA41-0XA0	SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА	0.046	3 - 5 недель (A)	1
6ES7972-0BB41-0XA0	SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА	0.052	3 - 5 недель (A)	1
6GK1500-0EA02	SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ	0.104	3 - 5 недель (A)	1
6GK1500-0FC00	SIMATIC NET, ШТЕКЕР ДЛЯ ПОДКЛ. ЭЛЕКТР. КАБЕЛЯ PROFIBUS К SIMATIC PC/ OP/ OLM; ОСЕВОЙ ОТВОД КАБЕЛЯ; ДО 12 МБИТ/С; ВСТРОЕННЫЙ ОТКЛЮЧАЕМЫЙ ТЕРМИНАЛЬНЫЙ РЕЗИСТОР; FAST CONNECT	0.046	3 - 5 недель (A)	1
