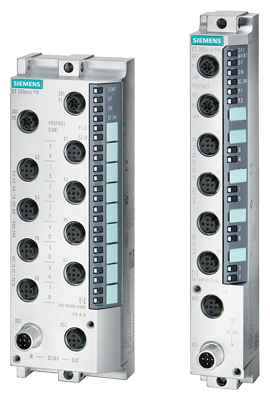

SIMATIC ET 200eco PN
SIMATIC ET 200eco PN является компактной распределенной периферией с интерфейсом PROFINET с степенью защиты IP65/IP67. Данная периферия подходит для установки напрямую на машину, без специализированного шкафа.Благодаря полностью литому корпусу из цинка, SIMATIC ET 200eco PN имеет очень высокую защищенность от вибрационных нагрузок, пыли масла и влаги.SIMATIC ET 200eco PN может быть гибко расширен, поддерживает звездообразную и линейную топологию подключения.
Особенности
SIMATIC ET 200eco PN - Компактные модули вх/вых, цифровых, аналоговых и сигналов
- Установка на машине без использования электрического шкафа, степень защиты модулей и разъемов подключения к ним (М12) IP65/IP67
- Чрезвычайно прочный металлический корпус
- Компактные модули в двух вариантах исполнения
- 100 Мбит/с скорость передачи данных
- Детектирование LLDP приближения без программатора и быстрый запуск (загрузка длиться около 0.5 с)
- Диагностика каждого канала в отдельности
Область применения
SIMATIC ET 200eco PN SIMATIC ET 200eco PN идеальна для применения в случаях отсутствия электрического шкафа и ограниченном пространстве. Данная периферия подходит для очень широкого спектра задач, и в некоторых случаях является единственным средством решения поставленной задачи.
Дизайн

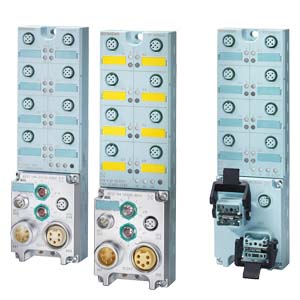

SIMATIC ET 200eco PN SIMATIC ET 200eco PN включает в себя сам модуль вх/вых и модуль подключения.Следующие модули доступны для заказа:
| Количество каналов | Тип подключения |
| 8 DI | 8 каналов через 4 × M12 винтовые разъемы с двумя каналами на разъем |
| 8 DI | 8 каналов через 8 × M12 винтовые разъемы с одним каналом на разъем |
| 16 DI | 16 каналов через 8 × M12 винтовые разъемы с двумя каналами на разъем |
| 8 DO | 8 каналов через 4 × M12 винтовые разъемы с двумя каналами на разъем (1.3 A) |
| 8 DO | 8 каналов через 8 × M12 винтовые разъемы с одним каналом на разъем (1.3 A) |
| 8 DO | 8 каналов через 8 × M12 винтовые разъемы с одним каналом на разъем (2 A) |
| 16 DO | 16 каналов через 8 × M12 винтовые разъемы с двумя каналами на разъем (1.3 A) |
| 8 DI/DO | 8 каналов через 8 × M12 винтовые разъемы с одним каналом на разъем (1.3 A) |
| 8 AI | 8 каналов через 8 × M12 винтовые разъемы для 4 аналоговых сигналов (U/I) и 4 RTD/TC сигналов |
| 4 AO | 4 каналов через 4 × M12 винтовые разъемы с одним каналом на разъем (U/I) |
| IO-Link master | 16 каналов через 8 × M12 винтовые разъемы с двумя каналами на разъем для 4 IO-Link, 8 входов и 4 выхода (1.3 A) |
Функции
SIMATIC ET 200eco PN Дальнейшую информацию и заказные данные вы можете найти в каталоге IK PI и CA01.ET 200 конфигуратор можно скачать по следующей ссылке:
- BF (неисправность шины передачи данных )
- SF (системная неисправность)
- Ошибка питания
Диагностическая информация считывается посредством LED на модуле, программатора или контроллера SIMOTION. Короткое замыкание или отсутствие напряжения диагностируется на каждом модуле.
Дальнейшая информация
SIMATIC ET 200eco PN Дальнейшую информацию и заказные данные вы можете найти в каталоге IK PI и CA01.ET 200 конфигуратор можно скачать по следующей ссылке:
http://www.siemens.de/ET200
