SIMATIC HawkEye 45, 45T SIMATIC HawkEye 45 и SIMATIC HawkEye 45T устанавливают новую точку отсчета для портативных оконечных устройств сбора данных и карманных компьютеров, объединяя наилучшую в промышленности технологию получения изображений с графическим дисплеем и прочной клавиатурой для создания самого маленького и самого легкого на рынке, полнофункционального терминала для считывания матриц данных.
HawkEye 45 и HawkEye 45T мгновенно считывают большие линейные символы, а также символы матриц данных высокой плотности. Эти устройства постоянно настраивают разрешающую способность, освещение и поле изображения для быстрейшей автоматической идентификации и декодирования символов в широчайшем диапазоне типов и размеров символов, поверхностей, на которых произведена запись, и внешнего освещения. HawkEye 45 и HawkEye 45T успешно выполняют декодирование матричных символов на скоростях, аналогичных считыванию линейных штрих-кодов, сохраняя энергию батареи.
HawkEye 45T является также системой проверки достоверности строк уникального идентификатора Министерства обороны (Department of Defense Unique Identifier (UID) string validator). Это включает в себя проверку содержимого строк вместо соответствующего контроля документов. Типичным использованием является входной контроль кодов UID, нанесенных внешними поставщиками. Функция преобразования UID в уникальный идентификатор изделия (Unique Item Identifier, UII) позволяет поставщикам использовать HawkEye 40T в приложениях, связанных с UID-логистикой.
SIMATIC HawkEye 45

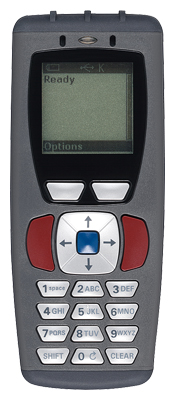

SIMATIC HawkEye 45 - это прочное промышленное устройство для считывания штрих-кодов и матриц данных, спроектированное для чтения кодов матриц данных средней и высокой контрастности с размером ячеек 0,005 дюйма. Так же легко читаются штрих-коды с шириной штриха 0,0045”. Встроенный дисплей отображает считанные данные и дает возможность настраивать считывающее устройство.
SIMATIC HawkEye 45T
SIMATIC HawkEye 45T обладает всеми свойствами и преимуществами HawkEye 45, однако он запрограммирован с помощью алгоритма декодирования маркировки, нанесенной непосредственно на детали, (DPM) фирмы Siemens. Этот передовой алгоритм декодирования дает возможность считывающему устройству декодировать очень низкоконтрастные и/или поврежденные коды матриц данных. Это современное считывающее устройство может легко считывать маркировку, нанесенную лазерными маркерами, системами точечной маркировки или струйными принтерами.
Дизайн

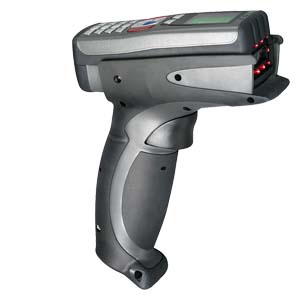

SIMATIC HawkEye 45, 45T Они представляют собой ручные устройства для считывания изображений, имеющие эргономическую конструкцию с рукояткой пистолетного типа. Считыватель можно держать в правой или в левой руке. Команда на считывание подается спусковым устройством с передней стороны рукоятки.
Для увеличения времени работы имеется рукоятка пистолетного типа с дополнительной встроенной батареей.
Считывающие устройства изготовлены из высоко ударопрочной пластмассы.
Интеграция
SIMATIC HawkEye 45, 45T HawkEye 45/45T подключается к хосту через RS232, USB, PS2 или Bluetooth. В специальном программном обеспечении нет необходимости, так как все программирование выполняется чтением программирующих матриц данных.
Имеется три способа передачи данных из считывающего устройства:
- По кабелю - Интерфейсы USB (V1), RS232 или PS2.
- Групповым (batch) методом - Устройство промежуточного хранения с долговечной батареей. Версия HE45T Batch отличается наличием батареи на ионах лития со сроком службы 3000 считываний плюс 8 часов времени нахождения в ждущем режиме. Она обладает 2 Мбайтами энергонезависимой памяти и автоматически перезаряжается при подключении через интерфейс USB, RS232 или PS2.
- По беспроводной связи - Беспроводная версия представлена радио Bluetooth класса 1 с рабочим диапазоном 300 футов (при соединении с еще одним устройством Bluetooth класса 1).
Технические данные
SIMATIC HawkEye 45, 45T | Тип | SIMATIC HawkEye 45/45T |
|---|---|
| Дисплей | 128 x 128 монохромный |
| Memory | 4 Мбайта памяти для данных и программ пользователя |
| Память |
|
| 101 мм (4“) |
| 228 мм (9“) |
| Поле зрения |
|
| 25 мм x 15 мм (0.98“ x 0.6“) |
| 150 мм x 90 мм (5.9“ x 3.5“) |
| Возможность декодирования: | Одномерные коды: Code 39, Code 93, Code 128, UPC/EAN/JAN, 2of5, RSS/CC-A, BC412, Codabar, PostnetДвумерные коды: Data Matrix, PDF417, QR/MicroQR |
| Минимальный размер документа |
|
| Толщина штриха 0,114 мм (0.0045“) |
| Размер ячейки 0,128 мм (0.005“) |
| Разрешающая способность при контрастной печати, абсолютная разность отражающей способности темного и светлого, измеренная при 650 нм |
|
| 25 % |
| 35 % |
| Целевой луч | Лазерный диод видимого диапазона класса Ia при 630 нм |
| Форматы изображений | JPEG, необработанное (несжатое) |
| Выбор поля и оптическое разрешение |
|
| 1024 x 640 пикселов |
| 1024 x 640 пикселов |
| Шкалы яркостей | 256 уровней |
| Выбор разрешающей способности | 1024 x 640 (варианты для нескольких окон) |
| Наклон | ±60° (спереди назад) |
| Скос | ±60° от плоскости, параллельной символу (бок в бок) |
| Допустимый поворот | ±180° |
| Качество кода | Индекс читаемости кода |
| Выбор поля | Вблизи или вдали |
| Датчик | КМОП с последовательной разверткой 1.33 MP (1024 x 1280) |
| Часы реального времени | Встроенная батарейная поддержка в течение семи лет |
| Редактирование данных | Code XML Ready |
| Источник света (целевой луч) | Лазерный диод видимого диапазона класса 2 при 630 нм |
| Невосприимчивость к рассеянному свету | Солнечный свет: до 96890 люкс |
| Длительность работы при однократном заряде батареи | радиосвязи 3000 считываний/передач на одну зарядку, включая 8 часов времени нахождения в ждущем режиме |
| Допустимая влажность воздуха, без конденсации | от 5 % до 95 % |
| Рабочая температура | 0 °C ... 40 °C (32 °F ... 104 °F) |
| Температура хранения | -20 °C ... 60 °C (-4 °F ... 140 °F) |
| Размеры |
|
| 41 x 113 x 46 [1.6 x 4.4 x 1.8] |
| 122 x 97 x 48 [4.8 x 3.8 x 1.9] |
| Вес |
|
| 112 u |
| 60 u |
| Ударопрочность | Выдерживает множественные падения с высоты 1,2 м на бетон |
| Интерфейсы | USB (максимальная скорость), RS232, PS/2, Bluetooth класса 1 (V1.2, 90 м) |
| Процессор | 400 МГц |
Технические данные
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GF3020-0HE45-0XX4 | 573 | HE45 CODE READER WITH RS232 CABLE & EU POWER, HANDHELD SIMATIC HAWKEYE 45 CODE READER, 1D BARCODE AND DATA MATRIX READER, LCD DISPLAY FOR DATA, INCLUDES PISTOL GRIP HANDLE, BATTERY BLANK, 8' (2.4M) COILED RS-232 CABLE, AND EUROPEAN UNION PLUG STYLE POWER SUPPLY, FOR USE ON MEDIUM TO HIGH CONTRAST CODES ONLY. | 1462.80 |
| 6GF3020-0HE45-0XX5 | 573 | HE45 CODE READER WITH RS232 CABLE & UK POWER, HANDHELD SIMATIC HAWKEYE 45 CODE READER, 1D BARCODE AND DATA MATRIX READER, LCD DISPLAY FOR DATA, INCLUDES PISTOL GRIP HANDLE, BATTERY BLANK, 8' (2.4M) COILED RS-232 CABLE, AND UK PLUG STYLE POWER SUPPLY, FOR USE ON MEDIUM TO HIGH CONTRAST CODES ONLY. | 1494.60 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GF3020-0AC40-0AC0 | 573 | USB CABLE 6' (1.8M), FOR USE WITH HAWKEYE 40(T) / 45(T), OR MV340, STRAIGHT (NOT COILED). | 49.71 |
| 6GF3020-0AC40-0AC1 | 573 | RS232 CABLE W/O PS, FOR USE WITH HAWKEYE 40(T) / 45(T) OR MV340, 8' (2.4M), COILED, NO POWER SUPPLY. | 49.71 |
| 6GF3020-0AC40-0AC3 | 573 | RS232 CABLE WITH US PS, FOR USE WITH HAWKEYE 40(T) / 45(T) OR MV340, 8' (2.4M), COILED, INCL. US-POWER SUPPLY | 62.75 |
| 6GF3020-0AC40-0AC4 | 573 | RS232 CABLE WITH EU PS FOR USE WITH HAWKEYE 40(T) / 45(T) OR MV340, 8' (2.4M), COILED, INCL. EU-POWER SUPPLY | 124.02 |
| 6GF3020-0AC40-0AC5 | 573 | КАБЕЛЬ RS232 W/UK PS ДЛЯ HE40 (T)/HE45(T), 8' (2.4M), СКРУЧЕННЫЙ КАБЕЛЬ С UK БЛОКОМ ПИТАНИЯ, ДЛЯ SIMATIC HAWKEYE 40(T) И 45(T) | 146.28 |
| 6GF3020-0AC40-0AC7 | 573 | RS232 CABLE WITHOUT PS FOR SIMATIC HAWKEYE HE40(T), HE45(T) AND SIMATIC MV340, 5M, SPIRAL CABLE, ROBUST VERSION, | 416.58 |
| 6GF3020-0AC40-0AC8 | 573 | RS232 CABLE WITH PS FOR EUROPE FOR SIMATIC HAWKEYE HE40(T), HE45(T) AND SIMATIC MV340, 5 M, SPIRAL CABLE, ROBUST VERSION, | 497.14 |
| 6GF3020-0AC40-0AP1 | 573 | US БЛОК ПИТАНИЯ ДЛЯ HE40(T) И HE45(T), US БЛОК ПИТАНИЯ ДЛЯ SIMATIC HAWKEYE 40(T) И 45(T) RS232 МОДЕЛЕЙ, ТАКЖЕ ИСПОЛЬЗУЕТСЯ С BLUETOOTH МОДЕМАМИ И ЗАРДНЫМИ УСТРОЙСТВАМИ БАТАРЕЙ | 32.44 |
| 6GF3020-0AC40-0AP2 | 573 | EU БЛОК ПИТАНИЯ ДЛЯ HE40(T) И HE45(T), EU БЛОК ПИТАНИЯ ДЛЯ SIMATIC HAWKEYE 40(T) И 45(T) RS232 МОДЕЛЕЙ, ТАКЖЕ ИСПОЛЬЗУЕТСЯ С BLUETOOTH МОДЕМАМИ И ЗАРДНЫМИ УСТРОЙСТВАМИ БАТАРЕЙ | 81.09 |
