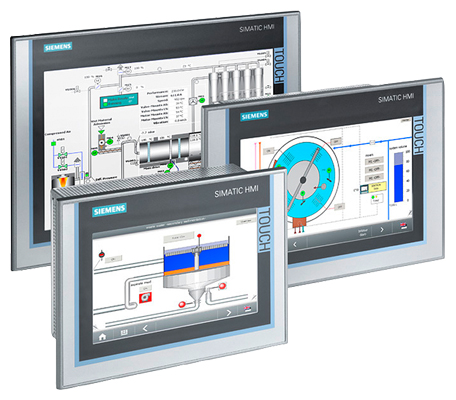

SIMATIC HMI IPC277D
Панельные компьютеры SIMATIC HMI IPC277D предназначены для несложных задач управления и визуализации
- Предлагается большая гибкость в выборе промышленных широкоформатных дисплеев
- Дисплеи от 7" до 12"
- Высокое разрешение, широкий угол обзора, и регулируемая в 100% диапазоне подсветка для яркого дисплея с оптимизированным потреблением энергии
- Не требующие обслуживания благодаря использованию CompactFlash или SSD не требующих работы вентиляторов при температуре внешней среды до 50 °C
- Максимальная промышленная функциональность благодаря наличию энергонезависимой памяти
- Готовые к использованию конфигурации с предустановленными пакетами для визуализации и управления
Доступны конфигурации со следующими панелями:
- 7" Touch
- 9" Touch
- 12" Touch
- 15" / 19" будут доступны вскоре
- Все мониторы широкоформатные
Особенности
SIMATIC HMI IPC277D SIMATIC HMI IPC277D
- Промышленные дисплеи с широкоформатным экраном (Сенсорные) размером 7" / 9" / 12"
- Высокое разрешение, 16 миллионов цветов, большой угол обзора, регулируемая подсветка экрана в диапазоне от 0 до 100% (также для оптимизации энергопотребления)
- Единая концепция передних панелей (Panel PC, Comfort Panels)
- Работа без вентиляторов при температурах внешней среды до 50 °C.
- Компьютеры с размером дисплея 15 и 19" и интерфейсом USB на панели будут доступны позднее
Высокая производительность при низком потреблении энергии
- Технология процессоров Intel Atom серии E6xx оптимизированными для малого энергопотребления
- Включение по сети Ethernet для удаленного управления
- Поддержка функций Sleep States/SpeedStep -> (динамическое потребление энергии в зависимости от требуемой производительности)
- Технология виртуализации Intel VT-x
Высокая промышленная функциональность и гибкость для применения во встраиваемых решениях
- Гибкая концепция используемых носителей информации: CompactFlash или твердотельный диск SSD
- 2 порта Gbit Ethernet (с функциями teaming); PROFINET с RT функциональностью (по стандартному Ethernet)
- 3 высокоскоростных порта USB 2.0
- 1 порт RS232
- Готовые к работе конфигурации с программными пакетами WinAC RTX2010 (F) и/или WinCC RT Advanced (опции)
- 512 КБ энергонезависимой памяти (MRAM), из которой 128 КБ могут быть использованы для сохранения данных во время внезапного выключения (опция)
Высокая степень надежности для уменьшения потенциальных сбоев
- Не требуется обслуживание вследствии отсутствия вращающихся компонент (вентилятор, жесткий диск)
- Работа без батарейки даже для энергонезависимой памяти (синхронизация времени по сети)
- Эффективная самодиагностика благодаря предустановленному программному пакету SIMATIC IPC DiagBase
Высокая степень защиты инвестиций
- Доступность запчастей в течении продолжительного времени: период сервиса и поддержки составляет 8 – 10 лет после начала поставок
Область применения
SIMATIC HMI IPC277D Промышленный панельный компьютер SIMATIC HMI IPC277D является компактным, с малым потреблением энергии панельным ПК с сенсорным экраном размером диагонали 7" и более. Сердцем компьютера SIMATIC HMI IPC277D служит высокопроизводительный процессор Intel Atom последнего поколения. Эти компьютеры, так называемые Nanopanel PC, разработаны для непрерывной 24-часовой работы в течении суток в условиях повышенной температуры, ударных, вибрационных нагрузках и удовлетворяющий требованиям электромагнитной совместимости и могут применяться для следующих задач:
- Простые задачи визуализации и управления, например на оборудовании, транспортных системах и в системах передачи энергии.
- Сбор, обработка и визуализация данных
- Все приложения для управления оборудованием созданные в C/C++ или с WinAC/WinCC RT Advanced и требующие для основы промышленный компактный ПК
- Дополнительно может применяться в кораблестроении, автоматизации зданий, автоматизации складов и логистике
Спектр приложений простирается от полностью интегрирванных с TIA, таких WinAC, до пользовательских приложений автоматизации написанных на C/C++ и специфических операционных системах. Для приложений, которым требуется операционная система Windows XP Professional, доступна Windows XP Professional Multi-Language установленная на твердотельном диске SSD.
Панельные компьютеры SIMATIC HMI IPC277D могут использоваться с предустановленными пакетами WinCC RT Advanced и/или с WinAC RTX 2010/F как готовые к использованию системы с привлекательной ценой.
Дизайн
SIMATIC HMI IPC277D Панельный компьютер HMI IPC277D представляет собой компактное устройство с функциями визулизации и управления на компьютерной основе.
Системный блок:
- Промышленный металлический корпус устойчивый к ударным воздействиям и вибрации, с защитой от электромагнитных воздействий
- Конфигурации процессор /оперативная память:
- Intel Atom E640 1.0 ГГц, 1 ГБ RAM
- Intel Atom E660 1.3 ГГц, 2 ГБ RAM будет доступно вскоре
- Интерфейсы (доступные с одной стороны):
- 2 x порта LAN 10/100/1000 Mbit/s Ethernet (RJ45)
- 3 x высокоскоростных интерфейса USB V2.0
- 1 x COM1 (RS232)
- Полевая сеть
- PROFINET Realtime с интерфейсом Standard Ethernet
- Энергонезависимая память
- 512 KB энергонезависимая память (MRAM), из которых 128 КБ для сохранения во время внезаного отключения питания (опция)
- Изолированный блок питания: 24 В DC (от 20.4 до 28.8 В)
- Привода:
- привод CF карт (доступный для замены): 2 ГБ, 4 ГБ или 8 ГБ
- твердотельный диск SSD 50 ГБ (SLC technology)
- Установленные операционные системы:
- Windows XP Embedded Standard 2009
- Windows XP Professional Multi-Language
- Windows Embedded Standard 7 / Windows 7 доступные вскоре
Компоненты операторского управления:
Возможны следующие варианты операторских панелей:
7" Touch
- цветной дисплей 7" TFT, 800 x 480 пикселей
- резистивный аналоговый сенсорный экран
9" Touch
- цветной дисплей 9" TFT, 800 x 480 пикселей
- резистивный аналоговый сенсорный экран
12" Touch
- цветной дисплей 12" TFT, 1280 x 800 пикселей
- резистивный аналоговый сенсорный экран
15" / 19" Touch будут доступны вскоре
SIMATIC HMI IPC277D bundles: HMI, RTX, RTX F и HMI/RTX
Готовые решения с функциями HMI, RTX, RTX F и HMI/RTX (программные пакеты установлены и сконфигурированы) для задач визуализации и управления на основе пакетов WinCC RT Advanced и WinAC RTX 2010 /F.
- Быстрое началльное решение для задач Embedded Automation
- HMI: пакет SIMATIC WinCC RT Advanced установлен и готов к работе
- RTX: пакет SIMATIC WinAC RTX 2010 установлен и готов к работе
- RTX F: пакет SIMATIC WinAC RTX 2010 F установлен и готов к работе
- HMI/RTX (F): пакеты SIMATIC WinCC RT Advanced и SIMATIC WinAC RTX 2010(F) установлены и готовы к работе
- PROFINET (RT) сконфигурирован для работы в среде SIMATIC
- Конфигурирование и программирование в SIMATIC WinCC Engineering System и SIMATIC STEP 7 по Industrial Ethernet
- Гибкость среды автоматизации на основе PC
- Открытость для дополнительных приложений PC
- Подключение USB устройств
- Использование WinAC ODK с SIMATIC WinAC RTX
- Сохранение данных WinAC RTX без использования источника бесперебойного питания (UPS)
Компоненты расширения
SIMATIC IPC DiagMonitor
- программные пакеты PC для диагностики/вывода сообщений о проблемах PC
- Подробное наблюдение за температурой, сторожевой таймер
- Подсчет времени работы оборудования для превентивного обслуживания
- Встроенные функции ведения журнала событий, помощь на (English/German)
- Возможен мониторинг по SNMP и OPC интерфейсам
SIMATIC IPC Image & Partition Creator
- Программный пакет для превентивного копирования содержимого носителей информации (CF карт, SSD)
- Высокоскоростное восстановление системы и данных раздела с побитовой точностью; пользовательское программное обеспечение также копируется
- Программный пакет для перенастройки размеров разделов дисков
SIMATIC IPC Service USB FlashDrive
- Мобильное устройство для сохранения/восстановления данных
- Установленный пакет Image & Partition Creator V3.1
- Ультракомпактность и промышленное исполнение
Замечание:
Смотрите для дальнейшей информации "Expansion components".
Функции
SIMATIC HMI IPC277D - DiagBase: встроенные, настраиваемые функции мониторинга (выполнение программ/сторожевой таймер, температура внутри корпуса, диагностика CF карт подобно S.M.A.R.T для жестких дисков)
- Расширенная диагностика/сообщения по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC по OPC (опция SIMATIC PC DiagMonitor)
Интеграция
SIMATIC HMI IPC277D Встроенные итерфейсы:
- Ethernet Два встроенных интерфейса Ethernet (10/100/1000 Мбит/с, с функциями teaming) могут быть использованы для IT коммуникаций и обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с пакетом "SOFTNET S7").
- PROFINET Интерфейс PROFINET может быть использован для подключения распределенной периферии или контроллеров (PROFINET RT на стантартном Ethernet).
Технические данные
SIMATIC HMI IPC277D | SIMATIC HMI IPC277D | |
|---|---|
| Основные характеристики |
|
| Процессоры |
|
| Чипсет | Intel Controller Hub EG20T |
| Энергонезависимая память MRAM | 512 КБ, 128 КБ которой могут использоваться для сохранения данных во время врезапного выключения |
| Операционная система |
|
| Блок питания |
|
| Привода |
|
| FlashDrive | Опции; заменяемый, доступные снаружи, с подержкой диагностики
|
| Твердотельный диск (SSD) | Опция 50°ГБ SATA, 2.5" с технологией SLC, специально доработаный для промышленного использования |
| CD/DVD/Floppy | используя USB (не включено в состав поставки) |
| Интерфейсы |
|
| PROFINET | PROFINET RT по стандартному контроллеру Ethernet |
| Ethernet |
С функциями teaming |
| USB | V2.0/высокоскоростной: 3 x |
| последовательный | COM1 (V.24) |
| Клавиатура | по USB (не включен в состав поставки) |
| Мышь | по USB (не включен в состав поставки) |
| Функции мониторинга |
|
| Температура |
Сообщения могут быть обработаны в пользовательском приложении |
| Сторожевой таймер |
Сообщения могут быть обработаны в пользовательском приложении. |
| Функции мониторинга по сети |
Удаленное наблюдение за следующими параметрами:
Коммуникации:
|
| Внешние условия |
|
| Степень защиты в соответсвии с EN 60529 (спереди/сзади) | IP65/IP20 |
| Температура внешней среды во время работы | 0 °C … 50 °C |
| Сертификаты |
|
| Морской сертификат (будет вскоре) Только для конфигураций с CompactFlash или SSD | будет вскоре |
1) для специфических версий LINUX смотрите спецификацию Siemens "Suitable for LINUX", на http://www.siemens.de/simatic-pc/geeignet-fuer-linux (LINUX is a trademark of Linus Torvald).
|
| SIMATIC HMI IPC277D | ||
|---|---|---|---|
| Передняя панель | 7" TFT Touch, widescreen | 9" TFT Touch, widescreen | 12" TFT Touch, widescreen |
| Дисплей | |||
| Разрешение (Ш x В пикселей) | 800 x 480 | 800 x 480 | 1280 x 800 |
| Элементы управления | |||
| Функциональные клавиши | Нет | Нет | Нет |
| Алфавитноцифровая клавиатура | Нет | Нет | Нет |
| Сенсорный экран (аналоговый/резистивный) | Да | Да | Да |
| Мышь на передней панели | Нет | Нет | Нет |
| Исполнение | |||
| Централизованное | Да | Да | Да |
| Распределенное | Нет | Нет | Нет |
| Размеры | |||
| Монтажные размеры (Ш x В x Г) в мм | 197 x 141 x 71 | 251 x 166 x 71 | 310 x 221 x 66 |
| Размеры передней панели (Ш x В) в мм | 214 x 158 | 274 x 190 | 330 x 241 |
| Аксессуары | Стилус | Стилус | Стилус |
Чертеж
SIMATIC HMI IPC277D

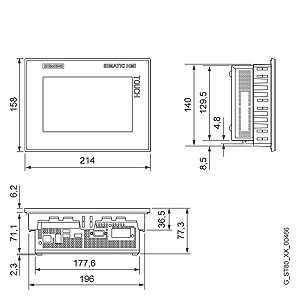

SIMATIC HMI IPC277D 7" version

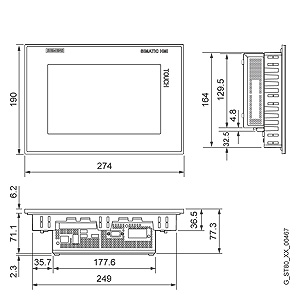

SIMATIC HMI IPC277D 9" version

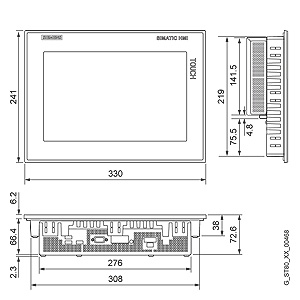

SIMATIC HMI IPC277D 12" version
Дальнейшая информация
SIMATIC HMI IPC277D Дополнительная информация может быть найдена в Интернете по адресу:
http://www.siemens.com/simatic-panel-pc
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7881-.A.0.-...0 | 274 | SIMATIC IPC277D (ПАНЕЛЬНЫЙ ПК), 2 X 10/100/1000 MBIT/S ETHERNET RJ45; 3 X USB V2.0 (ВЫСОК. ТОК); 1 X ПОСЛ. ПОРТ (COM1); СЛОТ ДЛЯ CF-КАРТ; ПИТАНИЕ =24 В; | 1229.60 |
| 6AV7881-1A.0.-...0 | 274 | SIMATIC IPC277D (ПАНЕЛЬНЫЙ ПК), 2 X 10/100/1000 MBIT/S ETHERNET RJ45; 3 X USB V2.0 (ВЫСОК. ТОК); 1 X ПОСЛ. ПОРТ (COM1); СЛОТ ДЛЯ CF-КАРТ; ПИТАНИЕ =24 В; 7 TOUCH; | 1229.60 |
| 6AV7881-2A.0.-...0 | 274 | SIMATIC IPC277D (ПАНЕЛЬНЫЙ ПК), 2 X 10/100/1000 MBIT/S ETHERNET RJ45; 3 X USB V2.0 (ВЫСОК. ТОК); 1 X ПОСЛ. ПОРТ (COM1); СЛОТ ДЛЯ CF-КАРТ; ПИТАНИЕ =24 В; 9 TOUCH; | 1441.60 |
| 6AV7881-3A.0.-...0 | 274 | SIMATIC IPC277D (ПАНЕЛЬНЫЙ ПК), 2 X 10/100/1000 MBIT/S ETHERNET RJ45; 3 X USB V2.0 (ВЫСОК. ТОК); 1 X ПОСЛ. ПОРТ (COM1); СЛОТ ДЛЯ CF-КАРТ; ПИТАНИЕ =24 В; 12 TOUCH | 1653.60 |
| 6AV7881-4A.0.-...0 | 274 | SIMATIC IPC277D (ПАНЕЛЬНЫЙ ПК), 2 X 10/100/1000 MBIT/S ETHERNET RJ45; 3 X USB V2.0 (ВЫСОК. ТОК); 1 X ПОСЛ. ПОРТ (COM1); СЛОТ ДЛЯ CF-КАРТ; ПИТАНИЕ =24 В; 15 TOUCH TFT, USB СПЕРЕДИ; | 1865.60 |
| 6AV7881-5A.0.-...0 | 274 | SIMATIC IPC277D (ПАНЕЛЬНЫЙ ПК), 2 X 10/100/1000 MBIT/S ETHERNET RJ45; 3 X USB V2.0 (ВЫСОК. ТОК); 1 X ПОСЛ. ПОРТ (COM1); СЛОТ ДЛЯ CF-КАРТ; ПИТАНИЕ =24 В; 19 TOUCH TFT, USB СПЕРЕДИ; | 2077.60 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV2124-6GJ00-0AX0 | 270 | ЗАЩИТНАЯ МЕМБРАНА 7 ШИРОКОФОРМАТНАЯ, 205MM X 149MM, ДЛЯ TP700 COMFORT И IPC277D, Ш:205.4 В:149.4 Г:0.125, 10 ШТ. В УПАКОВКЕ | 86.92 |
| 6AV2124-6JJ00-0AX0 | 270 | ЗАЩИТНАЯ МЕМБРАНА 9 ШИРОКОФОРМАТНАЯ, 265MM X 181MM, ДЛЯ TP900 COMFORT И IPC277D, Ш:265.4 В:181.4 Г:0.125, 10 ШТ. В УПАКОВКЕ | 108.12 |
| 6AV2124-6MJ00-0AX0 | 270 | ЗАЩИТНАЯ МЕМБРАНА 12 ШИРОКОФОРМАТНАЯ, 321MM X 232MM, ДЛЯ TP1200 COMFORT И IPC277D, Ш:321.4 В:232.4 Г:0.125, 10 ШТ. В УПАКОВКЕ | 129.32 |
| 6AV2124-6QJ00-0AX1 | 270 | PROTECTIVE FILM 15'' WIDESCREEN FOR COMFORT PANEL, IPC, FLAT PANEL, THIN CLIENT AMOUNT: SEE TECHNICAL DATA | 137.80 |
| 6AV2124-6UJ00-0AX1 | 270 | PROTECTIVE FILM 19'' WIDESCREEN FOR COMFORT PANEL, IPC, FLAT PANEL, THIN CLIENT AMOUNT: SEE TECHNICAL DATA | 222.60 |
| 6AV6671-8XK00-0AX4 | 270 | НАБОР ЗАЖИМОВ, УДЛИНЁННЫЕ СКОБОЧНЫЕ ЗАЖИМЫ ДЛЯ 15-, 19- И 22-ХДЮЙМОВЫХ ШИРОКОФОРМАТНЫХ УСТРОЙСТВ - ПАНЕЛЕЙ СЕРИИ COMFORT, ПРОМЫШЛЕННЫХ ПК, МОНИТОРОВ И ТОНКИХ КЛИЕНТОВ, КРОМЕ SCD1900 19'' WIDESCREEN, ДЛЯ ЛИСТОВ ТОЛЩИНОЙ ОТ 6 ДО 10 ММ, 10 ШТ. В УПАКОВКЕ | 68.90 |
| 6AV7672-1JB00-0AA0 | 270 | СЕНСОРНОЕ ПЕРО ДЛЯ СЕНСОРНЫХ УСТРОЙСТВ SIMATIC HMI: ПАНЕЛЕЙ, МУЛЬТИПАНЕЛЕЙ, ПАНЕЛЬНЫХ ПК, ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ И SCD-МОНИТОРОВ; ДЕРЖАТЕЛЬ, КАБЕЛЬ И ПЕРО, ДЛЯ УСТАНОВКИ НА ШКАФ | 68.90 |
