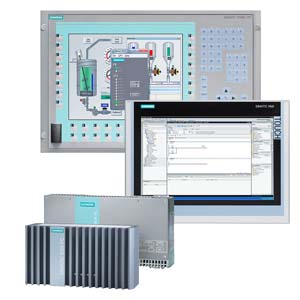

SIMATIC HMI IPC477C embedded Встроенная платформа ПК с высокой промышленной совместимостью для предъявляющих высокие требования задач в области автоматизации на основе ПК
- Не требует обслуживания (не имеет вращающихся компонент, таких как вентилятор или жесткий диск)
- Прочная конструкция: Этот ПК устойчив к самым жестким механическим воздействиям и чрезвычайно надежен в работе
- Компактный дизайн (монтажная глубина только 61-69 мм для 12"-19")
- Высокая степень защиты капиталовложений
- Возможность быстрого встраивания
- Варианты передней панели:
- 12" и 15" TFT Touch
- 12" и 15" TFT Key
- 19" Touch
Особенности
SIMATIC HMI IPC477C embedded - Высокая промышленная надежность в работе даже при наличии высокой вибрации и ударов благодаря прочной конструкции
- Высокий уровень надежности капиталовложений благодаря гарантированному наличию запасных частей для всех компонент (в течение 5 лет по окончании активных продаж)
- Великолепная преемственность компонентов для концепций машин с большим сроком службы без затрат на новое проектирование
- Экономия времени и затрат благодаря удобной для обслуживания конструкции оборудования:
- Интерфейсы USB 2.0 на передней и задней сторонах для быстрого и удобного подключения дополнительных аппаратных компонентов
- Высокий уровень промышленных функциональных возможностей благодаря встроенным интерфейсам PROFIBUS DP/MPI и Ethernet
- Не требует обслуживания благодаря отсутствию вращающихся компонент (вентилятор и жесткий диск)
- Сокращение времен простоя благодаря высокому коэффициенту готовности системы
- Эффективная самодиагностика (SIMATIC PC DiagMonitor)
- Высокая надежность и безопасность встроенной платформы
- Составная часть системы комплексной автоматизации (Totally Integrated Automation, TIA):
- Увеличение производительности, сокращение расходов на проектирование, сокращение расходов в течение жизненного цикла
- Поставляется полностью готовая к эксплуатации система (программное обеспечение уже установлено и заранее сконфигурировано) для визуализации и автоматизации в комбинации с WinCC flexible и WinAC RTX.
Область применения
SIMATIC HMI IPC477C embedded Встраиваемый панельный ПК SIMATIC Panel PC 477C сконструирован для использования на месте непосредственно на станке, причем внимание было сосредоточено на комбинации прочности и максимальной надежности (т.е. надежности встроенной платформы), требуется также открытость ПК (напр., возможность расширения модулей и подключения устройств ввода-вывода, таких как принтеры, клавиатуры и т.д.).
Благодаря минимальной монтажной глубине он может также использоваться в ограниченных пространствах.
Этот ПК может использоваться в автоматизации производства, а также в автоматизации технологических процессов и может монтироваться в шкафах управления, пультах управления, в 19-дюймовых корпусах или стойках и на траверсах.
Панельный ПК SIMATIC является идеальной платформой для автоматизации на основе ПК:
- визуализации на основе ПК с помощью SIMATIC WinCC flexible
- управления на основе ПК с помощью SIMATIC WinAC RTX
- использованием навигатора WinCC / WebNavigator
- SIMATIC WinCC standard client как однопользовательская станция визуализации
Фирма Siemens предлагает полный набор стандартных блоков компонент автоматизации, которые в полной мере сконструированы для взаимодействия между собой.
Дизайн
SIMATIC HMI IPC477C embedded Панельный компьютер HMI IPC477C embedded - компактное устройство объединяющее монитор для операторского управления с встроенным системным блоком.
Стандартные компоненты системного блока:
- Прочный металлический корпус, устойчивый к вибрации и ударам, с высокой степенью защиты от электромагнитных наводок.
- Процессоры:
- Intel Celeron M 1.2 ГГц, Intel Core2Solo 1.2 ГГц или Intel Core2Duo 1.2 ГГц
- Конфигурации оперативной памяти:
- 1.2 или 4 Гб (DDR3)
- Энерго-независимая память 2 Mб
- Привод Compact Flash (внутренний) с предустановленной операционной системой Windows XP embedded (Image) и опционным программным обеспечением или твердотельный Solid State Disk (SSD) с операционными системами Windows XP embedded или Windows XP Professional (MUI)
- Встроенная графика (аналоговая VGA, 1280 x 1024)
- Интерфейсы:
- 2 x встроенные PROFINET (IE) (10/100/1000 Мбит/с)
- Опционный встроенный PROFIBUS DP/MPI, совместимый с CP5611
- Опционный встроенный PROFINET (iRT), совместимый с CP 1616, 3 порта
- 5 x USB 2.0 портов, 500 мА (1 x спереди)
- 1 x COM1 (RS232)
- 1 x DVI-I (для подключения второго монитора)
- Свободные слоты для расширения:
- 1 x слот CompactFlash (доступный сзади)
- 3 x PC/104 (с помощью фрейма расширения)
- Блок питания: 24 В DC
Компоненты для операторских панелей:
Операторские панели доступны в следующих версиях:
12" Key
- 12.1" TFT цветной дисплей, 800 x 600 пикселей (SVGA)
- Мембранная клавиатура с межународной раскладкой, 36 дополнительными функциональными клавишами и встроенной мышью
12" Touch
- 12.1" TFT цветной дисплей, 800 x 600 пикселей (SVGA)
- Резистивно-аналоговый сенсорный экран
15" Key
- 15.1" TFT цветной дисплей, 1024 x 768 пикселей (XGA)
- Мембранная клавиатура с межународной раскладкой, 36 дополнительными функциональными клавишамиa и встроенной мышью
15" Touch
- 15.1" TFT цветной дисплей, 1024 x 768 пикселей (XGA)
- Резистивно-аналоговый сенсорный экран
19" Touch
- 19.1" TFT цветной дисплей, 1280 x 1024 (SXGA)
- Резистивно-аналоговый сенсорный экран
Панели имеют интерфейс USB 2.0 спереди для подключения внешних устройств, таких как мышь или клавиатура, удовлетворяющий степени защиты IP65 и NEMA 4. Все панели также могут опционально поставляться без интерфейса USB.
Компоненты расширения (аксессуары)
SIMATIC IPC DiagMonitor
- ПО диагностики PC и посылки ссобщений для легкого определения проблем PC
- Мониторинг за температурой, сторожевой таймер
- Подсчет времени работы оборудования для предупреждающего обслуживания
- Встроенные функции ведения журнала событий, помощь на (English/German)
- Возможен мониторинг по SNMP и OPC интерфейсам
SIMATIC IPC Image Creator
- Программное инструментальное средство для превентивного дублирования содержимого жестких дисков (образов отдельных раздеелов или всего жесткого диска).
SIMATIC IPC Partition Creator
- Программное обеспечение для модификации разделов жесткого диска без потери данных на них
USB привод для 3.5" гибких дисков
Привод USB предназначен для быстрого обмена пользовательскми данными, такими как рецепты. Привод не должен использоваться для циклических архивов. Подключение привода к интерфейсу на переднй панели со степенью защиты IP54 дает возможность обмениваться данными без открытия дверцы шкафа.
Устройство подсоединяется по USB интерфейсу Panel PC. Питание также поступает по USB интерфейсу. USB кабель длиной 1 м включен в состав поставки. Привод соответствует стандарту USB 1.1. Используются диски 3.5" (1.44 MB).
Работа привода USB с SIMATIC Panel PC:
- Windows XP: возможна работа без дополнительного драйвера
- Драйвер включен в поставку операционной системы
SIMATIC IPC USB FlashDrive
- Мобильный носитель данных для SIMATIC PC/PG
- Быстрый перенос данных (USB 2.0) и высокий объем памяти
- Ультра компактный и прочный
Industrial USB Hub 4
- Промышленный USB 2.0 hub, с защитой по IP65
- Установка в дверцу управляющего шкафа или на DIN рейку
- Диагностическое окно и светодиоды для каждого из 4-х интерфейсов
Замечание:
Дальнейшая информация может быть найдена в "Expansion components"
Функции
SIMATIC HMI IPC477C embedded - DiagBase: встроенные, настраиваемые функции мониторинга (выполнение программ/сторожевой таймер, температура внутри корпумса, DIAG для карт CF (подобно S.M.A.R.T для жестких дисков)
- Расширенная диагностика/сообщения по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC по OPC (опция SIMATIC PC DiagMonitor)
Интеграция
SIMATIC HMI IPC477C embedded Встроенные интерфейсы:
- Ethernet
Встроенный интерфейс PROFINET (10/100/1000 Mбит/с) может быть использован для IT коммуникаций и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с пакетом "SOFTNET S7" ). Доступные опции: PROFINET (iRT) с 3 портами вместо PROFINET (IE).
- Встроенный интерфейс PROFIBUS (опция)
Оптически изолированный интерфейс PROFIBUS (12 МБит/с) может использоваться для подключения распределенной периферии или для связи с контроллерами SIMATIC S7 (с пакетом "SOFTNET for PROFIBUS").
- Другие интерфейсы
Для подсоединения дополнительных устройств имеются 5 интерфейсов USB (Universal Serial Bus) и один последовательный порт.
Технические данные
SIMATIC HMI IPC477C embedded Смотрите "PC-based Automation -> Industry PC -> Panel PC -> SIMATIC HMI IPC477C"
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7883-.....-...1 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, В КОРПУСЕ IP65, 4 USB (СЗАДИ); . | 3102.62 |
| 6AV7883-6....-...1 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC 15 СЕНСОРНЫЙ ЭКРАН; В КОРПУСЕ IP65, 4 USB (СЗАДИ); | 3102.62 |
| 6AV7883-7....-...1 | 274 | SIMATIC HMI IPC 477C PRO КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC 19 СЕНСОРНЫЙ ЭКРАН; В КОРПУСЕ IP65, 4 USB (СЗАДИ); | 3685.62 |
| 6AV7884-.....-...1 | 274 | SIMATIC HMI IPC 477C КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ) | 2399.84 |
| 6AV7884-0....-...1 | 274 | SIMATIC HMI IPC 477C КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, 12 СЕНСОРНЫЙ ЭКРАН, 800 X 600; 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), | 2399.84 |
| 6AV7884-1....-...1 | 274 | SIMATIC HMI IPC 477C КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, 12 ЭКРАН С КЛАВИАТУРОЙ, 800 X 600; 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), | 2770.84 |
| 6AV7884-2....-...1 | 274 | SIMATIC HMI IPC 477C КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, 15 СЕНСОРНЫЙ ЭКРАН, 1024 X 768; 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), | 2505.84 |
| 6AV7884-3....-...1 | 274 | SIMATIC HMI IPC 477C КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, 15 ЭКРАН С КЛАВИАТУРОЙ, 1024 X 768; 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), | 2876.84 |
| 6AV7884-5....-...1 | 274 | SIMATIC HMI IPC 477C КОМПЛЕКТ ПРОМ. ПК С WINCC RT ADVANCED/WINAC, 19 СЕНСОРНЫЙ ЭКРАН, 1280 X 1024; 4 USB (СЗАДИ) + 1 USB (СПЕРЕДИ), | 2929.84 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV7671-2BA00-0AA0 | 275 | ЗАЩИТНАЯ МЕМБРАНА ДЛЯ PANEL PC670 12 С СЕНСОРНЫМ ЭКРАНОМ, УПАКОВКА ИЗ 10 ШТУК | 84.80 |
| 6AV7671-4BA00-0AA0 | 275 | ЗАЩИТНАЯ МЕМБРАНА ДЛЯ PANEL PC670 15 С СЕНСОРНЫМ ЭКРАНОМ, УПАКОВКА ИЗ 10 ШТУК | 95.40 |
| 6AV7672-0DA00-0AA0 | 275 | ПОЛОСКИ ДЛЯ МАРКИРОВКИ КЛАВИШДЛЯ PANEL PC 677 / 877 / IL 77, УПАКОВКА ИЗ 10 НАБОРОВ ДЛЯ МАРКИРОВКИ ПРОГРАММНЫХ И ФУНКЦИОНАЛЬНЫХ КЛАВИШ | 74.20 |
| 6AV7672-1CE00-0AA0 | 208 | ЗАЩИТНАЯ ПЛЕНКАR PANEL PC677/877/IL77 19 TOUCH, УПАКОВКА ИЗ 10 ШТУК | 190.80 |
| 6AV7672-1JB00-0AA0 | 270 | СЕНСОРНОЕ ПЕРО ДЛЯ СЕНСОРНЫХ УСТРОЙСТВ SIMATIC HMI: ПАНЕЛЕЙ, МУЛЬТИПАНЕЛЕЙ, ПАНЕЛЬНЫХ ПК, ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ И SCD-МОНИТОРОВ; ДЕРЖАТЕЛЬ, КАБЕЛЬ И ПЕРО, ДЛЯ УСТАНОВКИ НА ШКАФ | 68.90 |
